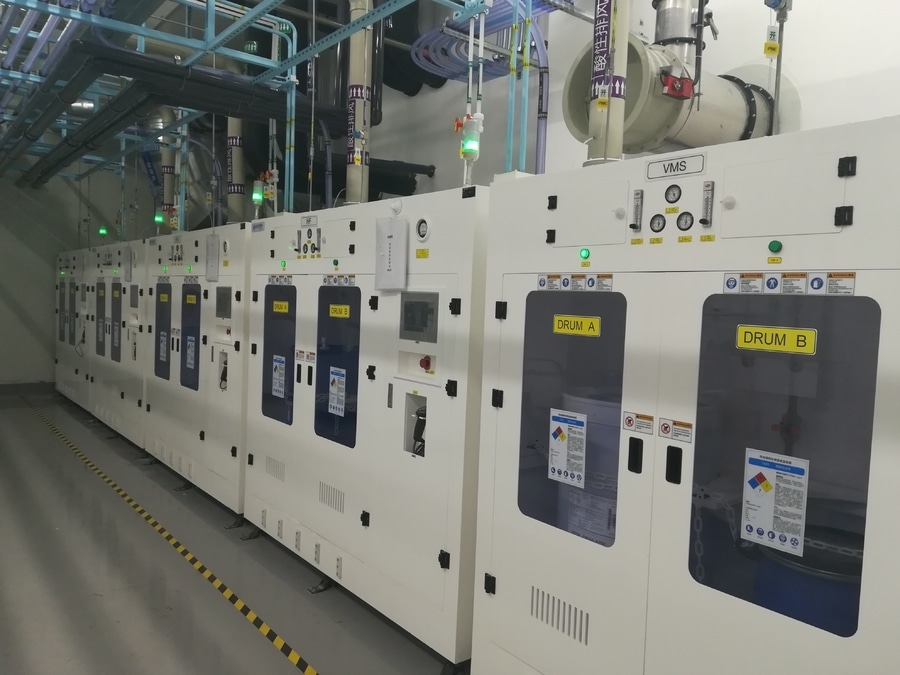

1. Introduction
Une unité de distribution de produits chimiques (CDU) est un sous-système essentiel utilisé dans les industries qui nécessitent une distribution précise, sûre et exempte de contamination des produits chimiques. Ces industries comprennent la fabrication de semi-conducteurs, l’industrie pharmaceutique, la transformation chimique, la biotechnologie et la production de matériaux avancés. La CDU est chargée de stocker, de conditionner, de doser et de distribuer des produits chimiques liquides ou gazeux vers les équipements de traitement avec une grande précision et une répétabilité élevée.

À mesure que les procédés de fabrication deviennent de plus en plus complexes et sensibles, en particulier dans la fabrication de semi-conducteurs à l’échelle nanométrique, la demande en systèmes de distribution de produits chimiques ultra-propres, fiables et automatisés a considérablement augmenté. Les CDU jouent un rôle essentiel pour garantir la cohérence des procédés, minimiser l’exposition humaine aux substances dangereuses et optimiser l’efficacité d’utilisation des produits chimiques.

Cet article propose une vue d’ensemble complète des systèmes CDU, notamment leurs principes de conception, leurs composants, leurs mécanismes de fonctionnement, leurs stratégies de contrôle et leurs applications industrielles.

Panneau de distribution d’azote pour armoire à gaz individuelle et boîtier de distribution de vannes
Panneau de distribution d’azote pour armoire à gaz individuelle et boîtier de distribution de vannes
2. Présentation fonctionnelle d’une CDU
Fondamentalement, une unité de distribution de produits chimiques (CDU) remplit plusieurs fonctions clés :

Stockage et confinement des produits chimiques
Mesure et dosage précis
Régulation de la pression et du débit
Filtration et purification
Transfert en toute sécurité vers les équipements de traitement
Surveillance et contrôle
Une CDU sert d’interface entre l’approvisionnement en produits chimiques en vrac (tels que des fûts, des réservoirs ou des bouteilles de gaz) et les équipements au point d’utilisation. Elle garantit que les produits chimiques sont acheminés dans des conditions contrôlées, notamment en termes de débit, de pression, de température et de pureté.

3. Composants clés d’une CDU
Une CDU type se compose de plusieurs sous-systèmes intégrés, chacun étant conçu pour remplir une fonction spécifique :

3.1 Système de stockage des produits chimiques
Le système de stockage comprend des cuves ou des conteneurs conçus pour stocker les produits chimiques en toute sécurité. Ceux-ci peuvent être fabriqués à partir de matériaux tels que l’acier inoxydable, les fluoropolymères (par exemple, le PTFE ou le PFA) ou des plastiques de haute pureté, en fonction de la compatibilité chimique.

Parmi les principales caractéristiques, on peut citer :

Des capteurs de niveau pour surveiller le volume
Un confinement secondaire pour prévenir les fuites
Des systèmes de purge pour contrôler la pression
Une inertage au gaz inerte (par exemple, l’azote) pour prévenir la contamination
3.2 Système de pompage et de distribution
Le système de pompage est chargé d’acheminer les produits chimiques depuis leur lieu de stockage jusqu’au point d’utilisation. Les types de pompes courants comprennent :

Les pompes à membrane – adaptées aux applications de haute pureté
Les pompes péristaltiques – idéales pour un faible risque de contamination
Les pompes à engrenages – utilisées pour un débit volumétrique précis
Le choix dépend de facteurs tels que les propriétés chimiques, le débit requis et les normes de propreté.

3.3 Contrôle et mesure du débit
La distribution précise des produits chimiques est assurée par :

Les régulateurs de débit massique (MFC)
Les débitmètres (de type Coriolis, à ultrasons ou thermiques)
Les vannes de régulation (manuelles ou automatisées)
Ces composants garantissent un dosage constant, ce qui est essentiel dans des applications telles que la photolithographie ou la gravure chimique.

3.4 Système de filtration
Afin de préserver la pureté des produits chimiques, les CDU intègrent des systèmes de filtration à plusieurs étages :

Préfiltres pour les contaminants en vrac
Filtres fins (jusqu’à des niveaux inférieurs au micron)
Filtres ultra-purs pour les produits chimiques de qualité semi-conductrice
La filtration empêche les particules de pénétrer dans les équipements de traitement sensibles.

3.5 Système de régulation de pression
Les régulateurs de pression et les capteurs maintiennent des conditions de distribution stables. Ceci est particulièrement important dans les CDU à gaz, où les fluctuations de pression peuvent affecter les résultats du processus.

Les composants comprennent :

Régulateurs de pression
Soupapes de sécurité
Régulateurs de contre-pression
3.6 Tuyauterie et vannes
Le réseau de tuyauterie interne relie tous les composants de la CDU. Les matériaux doivent être chimiquement compatibles et non contaminants.

Matériaux courants :

Acier inoxydable (316L, électropoli)
Tubes en PFA ou PTFE
Les vannes utilisées comprennent :

Vannes à membrane pour les applications ultra-propres
Électrovannes pour la commande automatisée
3.7 Système de contrôle
Les CDU modernes sont équipées de systèmes de contrôle avancés qui permettent l’automatisation et la surveillance à distance. Ces systèmes comprennent généralement :

Automates programmables (PLC)
Interfaces homme-machine (IHM)
Des capteurs de température, de pression et de débit
Des systèmes d’alarme et de verrouillage
L’intégration aux systèmes d’automatisation industrielle permet le contrôle des processus en temps réel et l’enregistrement des données.

4. Principe de fonctionnement d’une CDU
Le fonctionnement d’une CDU suit une séquence structurée :

Chargement des produits chimiques
Les produits chimiques sont chargés dans des réservoirs de stockage ou raccordés via des conduites d’alimentation.
Conditionnement
Le produit chimique peut être filtré, dégazé ou soumis à un contrôle de température avant utilisation.
Mise sous pression
Le système applique une pression (souvent à l’aide d’un gaz inerte) pour propulser le produit chimique à travers le système.
Dosage et contrôle
Des régulateurs de débit régulent la quantité de produit chimique délivrée.
Distribution vers l’outil de traitement
Le produit chimique est acheminé par des canalisations propres jusqu’au point d’application.
Surveillance et rétroaction
Des capteurs surveillent en continu les paramètres du système, et des boucles de rétroaction ajustent le fonctionnement si nécessaire.
Ce contrôle en boucle fermée garantit une haute précision et une grande répétabilité.

5. Considérations de conception
La conception d’une CDU nécessite de prendre soigneusement en compte de multiples facteurs :

5.1 Compatibilité chimique
Tous les matériaux doivent résister à la corrosion et à la dégradation. Des matériaux incompatibles peuvent entraîner une contamination ou une défaillance du système.

5.2 Propreté et pureté
Dans des secteurs tels que la fabrication de semi-conducteurs, même des traces de contaminants peuvent causer des défauts. Par conséquent :

Utiliser des matériaux de très haute pureté (UHP)
Réduire au minimum les volumes morts
Veiller à ce que les surfaces internes soient lisses
5.3 Sécurité
Les CDU manipulent des produits chimiques dangereux ; la sécurité est donc primordiale :

Systèmes de détection des fuites
Vannes d’arrêt d’urgence
Ventilation adéquate
Respect des normes de sécurité (par exemple, SEMI, OSHA)
5.4 Précision et répétabilité
Un contrôle précis du débit des produits chimiques est essentiel. Des capteurs haute résolution et des algorithmes de contrôle stables sont nécessaires.

5.5 Évolutivité et modularité
Les CDU modernes sont souvent modulaires, ce qui permet une extension ou une personnalisation aisée en fonction des besoins du processus.

6. Applications des systèmes CDU
6.1 Fabrication de semi-conducteurs
Les CDU sont largement utilisées dans les processus de fabrication de plaquettes, tels que :

La photolithographie (distribution de photorésine)
Gravure humide
Planarisation chimico-mécanique (CMP)
Une pureté ultra-élevée et un dosage précis sont essentiels dans ces applications.

6.2 Industrie pharmaceutique
Dans la production pharmaceutique, les CDU garantissent un dosage précis des principes actifs et des solvants, assurant ainsi la qualité des produits et la conformité réglementaire.

6.3 Traitement chimique
Les CDU sont utilisées pour délivrer des réactifs en quantités contrôlées, améliorant ainsi l’efficacité et la sécurité des réactions.

6.4 Biotechnologie
Les applications comprennent la préparation de milieux de culture cellulaire et la distribution de réactifs dans les bioréacteurs.

6.5 Fabrication d’écrans et de panneaux solaires
Dans ces secteurs, les CDU gèrent les produits chimiques spécialisés utilisés dans les processus de revêtement, de nettoyage et de gravure.

7. Avantages des systèmes CDU
Meilleure cohérence des processus
Le contrôle automatisé réduit la variabilité.
Sécurité renforcée
Minimise l’exposition humaine aux produits chimiques dangereux.
Rendement accru
Optimise l’utilisation des produits chimiques et réduit les déchets.
Meilleure qualité des produits
Garantit un dosage précis et reproductible des produits chimiques.
Évolutivité
La conception modulaire facilite l’extension du système.
8. Défis et limites
Malgré leurs avantages, les CDU sont confrontées à plusieurs défis :

Coût initial élevé
Les matériaux de pointe et les composants de précision augmentent le coût du système.
Exigences de maintenance
Un étalonnage régulier et le remplacement des filtres sont nécessaires.
Intégration complexe
L’intégration aux systèmes existants peut s’avérer techniquement exigeante.
Sensibilité à la contamination
Nécessite des protocoles stricts de manipulation et de maintenance.
9. Tendances futures
L’évolution de la technologie des CDU est portée par les progrès en matière d’automatisation, de numérisation et d’exigences de processus :

9.1 CDU intelligentes
L’intégration aux technologies de l’IoT et de l’Industrie 4.0 permet :

Une maintenance prédictive
Des diagnostics en temps réel
Une surveillance à distance
9.2 Matériaux avancés
Le développement de nouveaux matériaux améliore la compatibilité chimique et réduit les risques de contamination.

9.3 Miniaturisation
Des modèles de CDU compacts sont en cours de développement pour les environnements où l’espace est limité et les applications au point d’utilisation.

9.4 Durabilité
Des efforts sont déployés pour réduire les déchets chimiques et améliorer l’efficacité énergétique.

Conclusion
Les unités de distribution de produits chimiques (CDU) sont indispensables dans les processus industriels modernes qui exigent précision, sécurité et propreté. En intégrant des composants de pointe tels que des matériaux de haute pureté, des systèmes de contrôle précis du débit et une automatisation intelligente, les CDU garantissent une distribution fiable et efficace des produits chimiques.

À mesure que les industries continuent d’évoluer vers une précision accrue et des normes environnementales et de sécurité plus strictes, les systèmes CDU joueront un rôle de plus en plus important. Les développements futurs dans le domaine des technologies intelligentes et de la science des matériaux amélioreront encore leurs performances, les rendant encore plus indispensables dans les environnements de fabrication et de traitement de pointe.

En résumé, la CDU n’est pas seulement un système d’appui, mais un facteur essentiel permettant une production de haute qualité et à haut rendement dans un large éventail de secteurs.
