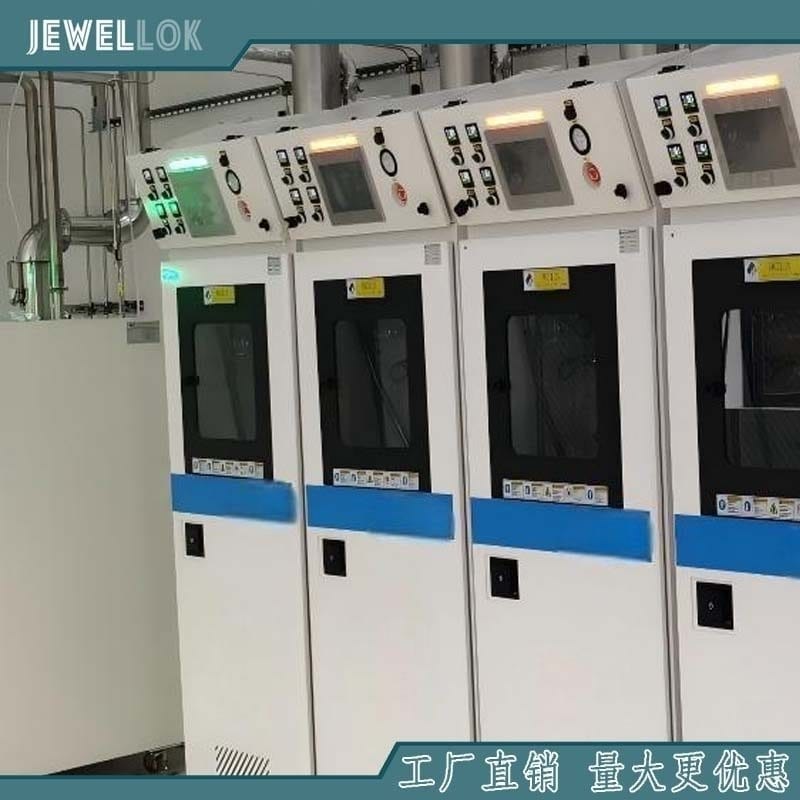

Armoire pour gaz spéciaux entièrement automatique avec commande par automate programmable (PLC)

{{{sourceTextContent.subTitle}}}

Armoire à gaz spéciaux entièrement automatique avec commande par automate programmable (PLC)

{{{sourceTextContent.description}}}

Alors que la technologie des semi-conducteurs continue de progresser vers des nœuds de fabrication de plus en plus petits et des rendements de production toujours plus élevés, la demande en systèmes de gestion des gaz spéciaux sûrs, précis et intelligents n'a jamais été aussi forte. Les gaz toxiques, corrosifs, inflammables, pyrophoriques et de haute pureté sont largement utilisés dans la fabrication de semi-conducteurs, la production photovoltaïque, la fabrication de LED, les procédés pharmaceutiques, la recherche en laboratoire et la synthèse de matériaux avancés. La gestion sécurisée de ces gaz va bien au-delà du simple stockage traditionnel : elle nécessite une solution intelligente de distribution de gaz capable d’assurer une surveillance continue, un contrôle automatisé et une réponse rapide en cas d’urgence.

Une armoire de gaz spéciaux entièrement automatique à commande par API (PLC) représente la dernière génération de technologie de gestion des gaz industriels. Contrairement aux armoires de gaz manuelles conventionnelles, les systèmes commandés par API intègrent l’automatisation programmable, la surveillance en temps réel, des verrouillages de sécurité avancés, des fonctions de basculement automatique, la communication à distance et une gestion complète des alarmes au sein d’une seule plateforme intelligente.

Cet article explique les principes de fonctionnement, les composants clés, les caractéristiques techniques, les avantages, les applications et les critères de sélection des armoires de gaz spéciaux entièrement automatiques, en démontrant pourquoi elles sont devenues un élément essentiel de la fabrication moderne de semi-conducteurs et des systèmes de distribution de gaz de haute pureté.

Qu’est-ce qu’une armoire à gaz spéciaux entièrement automatique ?
Une armoire à gaz spéciaux entièrement automatique est un système de sécurité fermé spécialement conçu pour stocker, contrôler, surveiller et distribuer en toute sécurité des bouteilles de gaz dangereux ou de haute pureté.

L’armoire offre plusieurs niveaux de protection tout en garantissant une distribution continue de gaz vers les équipements de production.

Parmi les gaz courants, on trouve :

Le silane (SiH₄)
L’ammoniac (NH₃)
Le chlorure d’hydrogène (HCl)
Le chlore (Cl₂)
Le fluorure d’hydrogène (HF)
Le trichlorure de bore (BCl₃)
Phosphine (PH₃)
Arsine (AsH₃)
Trifluorure d’azote (NF₃)
Hexafluorure de soufre (SF₆)
Azote de haute pureté
Hélium
Argon
Hydrogène
Oxygène
Comme bon nombre de ces gaz sont toxiques, pyrophoriques, corrosifs ou explosifs, les normes de sécurité internationales exigent des systèmes de manutention hautement automatisés, dotés d’une surveillance continue et de dispositifs de protection d’urgence.

Comprendre la technologie de contrôle par API
API signifie « Automate programmable » ; il s’agit d’un ordinateur industriel conçu pour une automatisation hautement fiable.

Contrairement aux systèmes traditionnels à relais, les automates programmables offrent :

Une vitesse de réponse plus rapide
Une programmation flexible
Un contrôle logique intelligent
Une grande fiabilité
Une maintenance aisée
Une communication en réseau
L'enregistrement des données
Des diagnostics à distance
À l'intérieur d'une armoire à gaz spéciaux, l'automate programmable fait office d'unité de contrôle centrale qui coordonne chaque séquence opérationnelle.

Il recueille en continu les signaux des capteurs, exécute la logique programmée, commande les vannes pneumatiques, déclenche les alarmes, communique avec les systèmes d’automatisation de l’usine et met en œuvre des procédures d’arrêt d’urgence dès qu’une anomalie est détectée.

Principaux composants d’une armoire à gaz entièrement automatique
Une armoire à gaz spécial moderne contrôlée par un PLC se compose de plusieurs sous-systèmes intégrés.

Compartiment des bouteilles de gaz
L'armoire abrite en toute sécurité une ou plusieurs bouteilles de gaz à l'intérieur d'une enceinte étanche.

Le compartiment comprend généralement :

Dispositifs de retenue automatiques des bouteilles
Système de ventilation
Système de confinement des fuites de gaz
Construction résistante au feu
Matériaux résistants à la corrosion
Système de commande par API
L’automate reçoit les signaux provenant de tous les capteurs répartis dans l’armoire.

Les paramètres généralement surveillés sont les suivants :

Pression du gaz
Pression de la bouteille
Pression de la conduite
Débit
Température
Fuite de gaz
État de la porte
État de la ventilation
Condition d’arrêt d’urgence
Le contrôleur exécute des séquences de fonctionnement automatiques sans intervention manuelle.

Interface homme-machine (IHM)
L'écran tactile de l'IHM permet aux opérateurs de surveiller et de configurer l'armoire.

Les informations affichées comprennent :

La pression du gaz
L'état des bouteilles
L'état des vannes
L'historique des alarmes
Les diagnostics du système
Le mode de fonctionnement
La consommation de gaz
Les rappels d'entretien
Les IHM modernes offrent des interfaces multilingues avec des affichages graphiques intuitifs.

Ensemble de vannes pneumatiques
Des vannes pneumatiques à membrane de haute pureté contrôlent le débit de gaz avec précision.

Ces vannes sont actionnées automatiquement par les sorties de l’automate programmable (PLC).

Les avantages sont les suivants :

Commutation rapide
Aucune intervention manuelle
Répétabilité élevée
Faible fuite
Longue durée de vie
Système de contrôle de la pression
Les régulateurs de pression garantissent un débit de gaz stable.

La configuration type comprend :

Régulateur de bouteille
Régulateur de ligne
Transmetteurs de pression
Pressostats
Soupapes de sûreté
Le réglage automatique de la pression maintient un débit en aval constant.

Système de détection des fuites de gaz
Plusieurs détecteurs de gaz surveillent en permanence la sécurité de l’armoire.

Les technologies de détection comprennent :

Capteurs électrochimiques
Capteurs infrarouges
Capteurs à semi-conducteurs
Capteurs catalytiques
Dès qu’une fuite dépasse les seuils prédéfinis, l’automate programmable déclenche automatiquement un arrêt d’urgence.

Système de ventilation
Une ventilation par extraction en continu empêche l’accumulation de gaz dangereux.

Le débit d’air typique est compris entre :

200–500 CFM
La surveillance du débit d’air garantit le respect des normes de sécurité applicables aux salles blanches pour semi-conducteurs.

Fonctions de fonctionnement automatiques
Les armoires à gaz contrôlées par API automatisent la quasi-totalité des procédures opérationnelles.

Démarrage automatique
Il suffit aux opérateurs de lancer la séquence de démarrage depuis l’IHM.

L’automate vérifie automatiquement :

La fermeture de la porte
Le fonctionnement de la ventilation
L’état des détecteurs de gaz
La réinitialisation de l’arrêt d’urgence
Les conditions de pression
Les positions des vannes
L’alimentation en gaz ne commence qu’une fois toutes les conditions de sécurité remplies.

Changement automatique de bouteille
Une production continue nécessite un approvisionnement ininterrompu en gaz.

Les armoires à double bouteille basculent automatiquement d’une bouteille vide vers une bouteille de secours pleine.

Avantages :

Aucune interruption de production
Pression stable
Réduction de la charge de travail de l’opérateur
Meilleure utilisation du gaz
Purge automatique
La purge élimine les résidus de gaz dangereux avant toute opération de maintenance ou de remplacement de bouteille.

Les gaz de purge courants sont notamment :

L’azote
L’azote de haute pureté
L’argon
L’automate programmable (PLC) contrôle automatiquement la durée de purge, la pression et le nombre de cycles.

Régulation automatique de la pression
Des capteurs de pression surveillent en permanence la pression de sortie.

En cas de variation de pression, l’automate programmable (PLC) ajuste les régulateurs ou la position des vannes afin de maintenir la stabilité du processus.

Arrêt d'urgence automatique (ESD)
L'arrêt d'urgence se déclenche immédiatement si une anomalie est détectée.

Les conditions de déclenchement comprennent :

Fuite de gaz
Alarme incendie
Surpression
Basse pression
Défaillance de la ventilation
Activation du capteur sismique
Arrêt d’urgence manuel
Dépassement de la concentration en gaz toxique
Le PLC procède immédiatement aux actions suivantes :

Ferme les vannes automatiques
Isole les bouteilles
Active le système d’évacuation
Déclenche les alarmes
Envoie des notifications
Enregistre l’historique des événements
Fonctions de sécurité
La sécurité reste la priorité absolue pour les armoires de gaz spéciaux.

Les systèmes modernes contrôlés par PLC intègrent plusieurs niveaux de protection.

Surveillance continue des fuites de gaz
Les détecteurs de gaz fonctionnent 24 heures sur 24.

Le temps de réponse en cas de détection de fuite est généralement inférieur à une seconde.

Plusieurs niveaux d’alarme
Les classifications d’alarme comprennent :

Avertissement
Alarme haute
Alarme critique
Arrêt d’urgence
Des alarmes visuelles et sonores garantissent une prise de conscience immédiate de l’opérateur.

Verrouillages de sécurité
Les verrouillages types comprennent :

Verrouillage de porte
Verrouillage de ventilation
Verrouillage de pression
Verrouillage du détecteur de fuite
Verrouillage d’arrêt d’urgence
Verrouillage de l’alarme incendie
Ces dispositifs empêchent les conditions de fonctionnement dangereuses.

Protection contre l’incendie
De nombreux systèmes intègrent :

Détecteurs de chaleur
Détecteurs de fumée
Interfaces de lutte contre l’incendie
Compatibilité FM-200
Systèmes à agent propre
Surveillance redondante
Les paramètres critiques font souvent appel à des capteurs redondants pour une fiabilité accrue.

La présence de deux transmetteurs de pression et de détecteurs de gaz en double réduit les risques de défaillance.

Communication et intégration à l’Industrie 4.0
Les usines de semi-conducteurs modernes nécessitent une surveillance centralisée.

Les armoires à gaz contrôlées par API prennent en charge plusieurs protocoles de communication, notamment :

Modbus RTU
Modbus TCP
EtherNet/IP
PROFINET
DeviceNet
OPC UA
SECS/GEM
Ces protocoles permettent une intégration transparente avec :

les systèmes SCADA
les systèmes de gestion technique des bâtiments (GTB)
Systèmes d’exécution de la fabrication (MES)
Systèmes d’automatisation industrielle
Systèmes de surveillance environnementale
La surveillance à distance permet aux ingénieurs de contrôler les performances des armoires depuis des salles de contrôle centralisées.

Avantages des armoires à gaz entièrement automatiques commandées par API
Sécurité renforcée
L’automatisation réduit considérablement l’exposition des opérateurs aux gaz dangereux.

L'arrêt d'urgence est beaucoup plus rapide qu'une intervention manuelle.

Meilleure efficacité de production
La commutation automatique des bouteilles élimine les temps d'arrêt liés au remplacement des bouteilles.

La production se poursuit sans interruption.

Alimentation en gaz constante
La régulation par API maintient une pression et un débit stables.

Cela améliore la cohérence des processus et la qualité des produits.

Réduction des erreurs humaines
L’automatisation minimise les manipulations manuelles des vannes et les erreurs de procédure.

Les séquences de fonctionnement standardisées améliorent la répétabilité.

Maintenance simplifiée
L’IHM fournit des rappels de maintenance et des informations de diagnostic.

La localisation des défauts devient plus rapide et plus précise.

Enregistrement complet des données
Chaque événement est automatiquement enregistré, notamment :

Historique des alarmes
Tendances de pression
Manœuvres des vannes
Consommation de gaz
Registres de maintenance
Actions de l'opérateur
Les données historiques facilitent la maintenance prédictive et la conformité réglementaire.

Applications industrielles typiques
Les armoires de gaz spéciaux entièrement automatiques sont largement utilisées dans de nombreux secteurs industriels.

Fabrication de semi-conducteurs
Les applications comprennent :

CVD
PECVD
ALD
Gravure
Implantation ionique
Diffusion
Nettoyage
Lithographie
Fabrication de LED
Les gaz spéciaux sont utilisés pour :

MOCVD
Épitaxie
Traitement de surface
Nettoyage des chambres de traitement
Production de cellules solaires
Les armoires à gaz contrôlent les gaz spéciaux utilisés dans :

Le dépôt de couches minces
Le PECVD
La passivation de surface
Industrie pharmaceutique
Les gaz de haute pureté sont utilisés pour :

La fabrication stérile
Le contrôle des procédés
Les laboratoires d’analyse
Les centres de recherche
Laboratoires universitaires
Les laboratoires de recherche nécessitent un contrôle précis des gaz pour :

La science des matériaux
Synthèse chimique
Nanotechnologie
Instrumentation analytique
Choix des matériaux
Les armoires à gaz de haute pureté nécessitent des matériaux soigneusement sélectionnés.

Les matériaux couramment en contact avec le gaz comprennent :

Acier inoxydable 316L VAR
Acier inoxydable 316L VIM-VAR
Hastelloy
Alliages de nickel
La finition de surface atteint généralement :

Ra ≤ 0,25 μm
Les tubes électropolissés minimisent la génération de particules et la contamination.

Le soudage orbital améliore encore la propreté et l’étanchéité.

Conformité aux normes internationales
Les armoires de gaz spéciaux fiables doivent être conformes aux normes de sécurité internationalement reconnues, notamment :

SEMI S2
SEMI S6
SEMI S8
SEMI F19
NFPA 55
NFPA 318
Normes CGA
ISO 9001
Certification CE
Exigences UL (le cas échéant)
Cette conformité garantit à la fois la sécurité des opérateurs et la compatibilité avec les sites de fabrication de semi-conducteurs du monde entier.

Facteurs à prendre en compte lors du choix d’une armoire à gaz
Le choix d’une armoire à gaz spécialisés entièrement automatique adaptée nécessite d’évaluer plusieurs paramètres techniques.

Les principaux critères à prendre en compte sont les suivants :

Type de gaz spécialisé
Niveau de pureté du gaz
Classification de toxicité
Taille et quantité des bouteilles
Débit requis
Pression de service
Exigences en matière de purge
Technologie de détection des fuites
Compatibilité des protocoles de communication
Classification de la salle blanche
Niveau d’automatisation
Capacité d’extension future
Exigences en matière de maintenance préventive
Le partenariat avec un fabricant expérimenté garantit que le système est adapté aux exigences du processus tout en respectant toutes les réglementations de sécurité applicables.

Tendances de développement futures
À mesure que la fabrication intelligente continue d’évoluer, les armoires à gaz spéciaux deviennent de plus en plus intelligentes.

Parmi les innovations émergentes, on peut citer :

Prévision des défaillances assistée par l’IA
Surveillance à distance basée sur le cloud
Technologie du jumeau numérique
Analyses de maintenance prédictive
Edge computing
Améliorations en matière de cybersécurité
Capteurs compatibles avec l’IoT
Systèmes de ventilation à haute efficacité énergétique
Fonctions d’étalonnage automatique
Logiciel d’autodiagnostic
Ces avancées permettront d’améliorer encore davantage la sécurité, la fiabilité et l’efficacité opérationnelle, tout en réduisant les coûts de maintenance et les temps d’arrêt.

Régulateurs d’oxygène à haut débit et haute pression
Régulateurs d’oxygène à haut débit et haute pression
Conclusion
Une armoire de stockage de gaz spéciaux entièrement automatique avec commande par automate programmable (PLC) est bien plus qu’une simple armoire de stockage : il s’agit d’une plateforme intelligente de gestion de la sécurité et des gaz, conçue pour les environnements industriels exigeants d’aujourd’hui. En combinant un contrôle logique programmable, une surveillance en temps réel, une régulation automatique de la pression, le changement de bouteille, la détection des fuites, l’arrêt d’urgence et une intégration transparente dans l’usine, ces systèmes offrent des niveaux exceptionnels de sécurité, de fiabilité et d’efficacité opérationnelle.

Pour des secteurs tels que la fabrication de semi-conducteurs, le photovoltaïque, l’industrie pharmaceutique, les laboratoires de recherche et le traitement des matériaux avancés, investir dans une armoire à gaz spécialisés contrôlée par API permet de protéger le personnel, de maintenir la qualité des produits, de réduire les temps d’arrêt et de se conformer aux normes de sécurité internationales strictes. À mesure que l’Industrie 4.0 et les technologies d’usine intelligente continuent d’évoluer, les armoires à gaz entièrement automatisées resteront la pierre angulaire des systèmes de distribution de gaz sûrs, connectés et hautement performants.

Pour en savoir plus sur les armoires de gaz spéciaux entièrement automatiques à commande par API, rendez-vous sur le site de Jewellok à l'adresse https://www.jewellok.com/product-category/chemical-delivery-system/.
