Les laboratoires modernes s'appuient sur des systèmes d'alimentation en gaz hautement contrôlés pour garantir la précision des expériences, protéger le personnel et respecter des réglementations de sécurité strictes. Que ce soit dans la recherche pharmaceutique, la fabrication de semi-conducteurs, la biotechnologie, la chimie analytique ou les laboratoires universitaires, les vannes de gaz de laboratoire jouent un rôle essentiel dans le contrôle du débit de gaz au sein des armoires à gaz et des panneaux de distribution de gaz.

Le choix des vannes de gaz de laboratoire appropriées ne se résume pas à sélectionner des composants capables d’ouvrir et de fermer une conduite. Les systèmes de gaz de haute pureté actuels exigent des vannes offrant une étanchéité exceptionnelle, une résistance à la corrosion, une stabilité de pression, un contrôle de la contamination et une longue durée de vie. Les laboratoires utilisant de plus en plus de gaz toxiques, inflammables, corrosifs et de très haute pureté (UHP), une technologie de vannes à gaz fiable est devenue l’un des facteurs les plus importants pour garantir la sécurité du système et l’efficacité opérationnelle.

Cet article explore l’importance des vannes de gaz de laboratoire, leurs applications, les principaux critères de conception, le choix des matériaux, les types de vannes, les exigences d’installation, ainsi que la manière de choisir le meilleur fournisseur pour les armoires à gaz de laboratoire et les systèmes de panneaux de distribution de gaz.

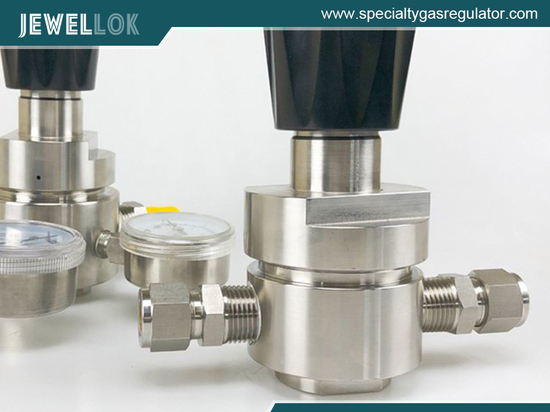

Régulateurs d’oxygène à haut débit et haute pression
Régulateurs d’oxygène à haut débit et haute pression
Que sont les vannes de gaz de laboratoire ?
Les vannes de gaz de laboratoire sont des dispositifs de contrôle de débit de haute précision conçus pour réguler, isoler ou couper l’alimentation en gaz dans les systèmes de distribution de gaz de laboratoire. Elles sont installées dans les armoires à gaz, les collecteurs de gaz, les panneaux de distribution de gaz, les boîtiers de vannes (VMB) et les réseaux de tuyauterie de laboratoire.

Contrairement aux vannes industrielles classiques, les vannes de gaz de laboratoire sont spécialement conçues pour :

Gérer des gaz d’ultra-haute pureté
Empêcher la génération de particules
Éliminer les fuites externes
Résister à la corrosion chimique
Maintenir un contrôle précis de la pression
Prendre en charge les applications impliquant des gaz dangereux
Respecter les normes de propreté en laboratoire
Ces vannes constituent la première ligne de défense pour protéger à la fois le personnel de laboratoire et les équipements d’analyse coûteux.

Pourquoi les vannes de gaz de laboratoire sont-elles importantes ?
Les systèmes de gaz de laboratoire transportent souvent des gaz tels que :

L’azote (N₂)
L’oxygène (O₂)
L’argon (Ar)
L’hélium (He)
L’hydrogène (H₂)
Le dioxyde de carbone (CO₂)
L’ammoniac (NH₃)
Chlore (Cl₂)
Chlorure d’hydrogène (HCl)
Silane (SiH₄)
Gaz d’étalonnage spécialisés
Gaz de procédé d’ultra-haute pureté
Toute fuite, contamination ou instabilité de pression peut entraîner :

Des imprécisions expérimentales
Des dommages aux instruments
Une contamination des produits
Des risques d’incendie
Une exposition à des gaz toxiques
Des infractions à la réglementation
Des arrêts de production
Des vannes de gaz de laboratoire de haute qualité garantissent un débit de gaz constant tout en minimisant ces risques.

Applications dans les armoires à gaz
Les armoires à gaz sont des systèmes de sécurité fermés conçus pour le stockage et le contrôle des bouteilles de gaz dangereux. Elles assurent la ventilation, la surveillance des fuites de gaz, la coupure automatique et la protection en cas d’urgence.

À l’intérieur d’une armoire à gaz, les vannes de gaz de laboratoire remplissent plusieurs fonctions essentielles.

Isolation des bouteilles
Les vannes d’isolement permettent aux opérateurs de déconnecter ou de remplacer les bouteilles de gaz en toute sécurité sans interrompre l’ensemble du système d’alimentation en gaz.

Coupure d’urgence
Des vannes pneumatiques ou électromagnétiques automatiques coupent immédiatement le débit de gaz lorsque des capteurs détectent :

Des fuites de gaz
Un incendie
Des séismes
Des anomalies de pression
L'activation d'un arrêt d'urgence
La réactivité rapide des vannes réduit considérablement les risques potentiels.

Régulation de la pression
Les vannes de gaz fonctionnent conjointement avec des régulateurs de pression afin de maintenir une pression en aval stable, quelles que soient les fluctuations de pression des bouteilles.

Opérations de purge
Les vannes à trois voies et les vannes de purge permettent d’utiliser des gaz inertes, tels que l’azote, pour purger les gaz dangereux résiduels avant toute opération de maintenance.

Ce processus empêche toute contamination et améliore la sécurité des opérateurs.

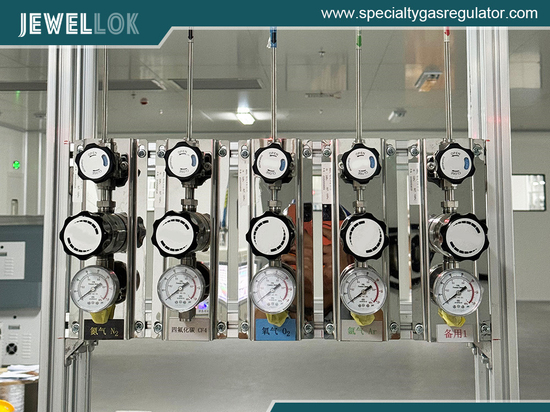

Applications dans les panneaux de distribution de gaz
Les panneaux de distribution de gaz acheminent les gaz depuis des systèmes d’alimentation centralisés vers de multiples instruments de laboratoire.

Parmi les applications typiques, on peut citer :

La chromatographie en phase gazeuse (CG)
La spectrométrie de masse (SM)
L'ICP-MS
La spectroscopie d'absorption atomique
Les essais environnementaux
L'analyse pharmaceutique
Les laboratoires de recherche
Les laboratoires universitaires
Au sein de ces panneaux, les vannes de gaz de laboratoire assurent :

L'isolation individuelle des conduites
L'équilibrage des débits
La régulation de la pression
L'accès pour la maintenance
La protection des instruments
La présence de plusieurs vannes permet aux opérateurs d’isoler un instrument tout en maintenant l’alimentation en gaz des autres.

Types courants de vannes de gaz de laboratoire
Le choix du type de vanne approprié dépend des caractéristiques du gaz, de la pression de service, des exigences de pureté et du niveau d’automatisation.

Vannes à membrane
Les vannes à membrane constituent la solution privilégiée pour les systèmes de gaz à ultra-haute pureté.

Leurs avantages sont les suivants :

Étanchéité métal sur métal
Volume mort minimal
Étanchéité exceptionnelle
Faible génération de particules
Longue durée de vie
Surfaces internes propres
Elles sont largement utilisées dans les laboratoires de semi-conducteurs, pharmaceutiques et d’analyse.

Vannes à bille
Les vannes à bille permettent une isolation rapide du gaz grâce à un quart de tour.

Leurs avantages sont les suivants :

Ouverture et fermeture rapides
Débit élevé
Construction robuste
Couple de manœuvre réduit
Excellente étanchéité
Les vannes à bille de haute pureté sont dotées de surfaces internes électropolies afin de minimiser la contamination.

Vannes à pointeau
Les vannes à pointeau permettent un réglage précis du débit.

Leurs applications typiques comprennent :

Systèmes de gaz d’étalonnage
Instrumentation de laboratoire
Équilibrage des débits
Systèmes d’échantillonnage
Leur tige à filetage fin permet un contrôle très précis du débit de gaz.

Clapets anti-retour
Les clapets anti-retour empêchent le reflux de gaz susceptible d’endommager les équipements de laboratoire sensibles ou de contaminer les bouteilles de gaz.

Leurs applications comprennent :

Collecteurs à plusieurs bouteilles
Systèmes de gaz mixtes
Analyseurs de gaz
Postes de régulation de pression
Électrovannes
Les électrovannes assurent une coupure automatique du gaz contrôlée par :

Systèmes API
Détecteurs de gaz
Alarmes incendie
Systèmes d’arrêt d’urgence
Automatisation des processus
Ces vannes sont des composants essentiels des laboratoires intelligents modernes.

Matériaux utilisés dans les vannes de gaz de laboratoire
Le choix des matériaux a un impact direct sur la durabilité, la pureté et la compatibilité chimique des vannes.

Acier inoxydable 316L
L’acier inoxydable 316L est la norme industrielle pour les systèmes de gaz de laboratoire.

Ses avantages sont les suivants :

Excellente résistance à la corrosion
Faible teneur en carbone
Résilience mécanique élevée
Bonne soudabilité
Longue durée de vie
L’acier inoxydable 316L électropoli est couramment utilisé dans les applications de très haute pureté.

Acier inoxydable VIM-VAR
L’acier inoxydable fondu par induction sous vide/refondu à l’arc sous vide (VIM-VAR) offre une pureté supérieure et un nombre réduit d’inclusions.

Ses avantages sont les suivants :

Meilleure résistance à la corrosion
Dégazage réduit
Propreté améliorée
Génération de particules réduite
Ces matériaux sont largement utilisés dans les systèmes de gaz de qualité semi-conductrice.

Hastelloy
Pour les gaz hautement corrosifs, l’Hastelloy offre une résistance chimique exceptionnelle.

Les gaz typiques comprennent :

Le chlorure d’hydrogène
Le chlore
Le fluorure d’hydrogène
Le brome
Alliages à base de nickel
Les alliages de nickel offrent de bonnes performances dans des environnements à haute température et chimiquement agressifs.

Ils conviennent aux procédés de laboratoire spécialisés impliquant des gaz corrosifs.

Exigences en matière d’étanchéité
L’étanchéité des vannes est l’un des indicateurs de performance les plus critiques.

Les vannes de gaz de laboratoire de haute qualité présentent généralement les caractéristiques suivantes :

Taux de fuite d’hélium ≤ 1 × 10⁻⁹ atm·cc/sec
Fermeture étanche aux bulles
Compatibilité avec le vide
Aucune fuite externe détectable
Des tests au spectromètre de masse à hélium sont couramment utilisés pour vérifier les performances des vannes avant leur expédition.

Finition de surface de haute pureté
La finition de surface influe considérablement sur la pureté du gaz.

Les surfaces internes électropolies réduisent :

L'adhérence des particules
La rétention d'humidité
La contamination chimique
L’oxydation
La prolifération microbienne
Rugosité de surface typique :

Ra ≤ 25 μin
Ra ≤ 10 μin pour les applications de qualité semi-conductrice
Les surfaces internes lisses améliorent également la régularité du débit de gaz.

Pressions nominales
Les vannes de gaz de laboratoire sont disponibles pour une large gamme de pressions de service.

Les spécifications typiques comprennent :

Basse pression : 150 psi
Pression moyenne : 500 psi
Haute pression : 3 000 psi
Pression ultra-élevée : 6 000 psi
Les pressions nominales doivent toujours dépasser la pression de service maximale du système afin d’assurer une marge de sécurité suffisante.

L’automatisation dans les laboratoires modernes
Les laboratoires d’aujourd’hui adoptent de plus en plus des systèmes automatisés de gestion des gaz.

Les vannes de gaz de laboratoire intelligentes peuvent s’intégrer à :

Des automates programmables (PLC)
Des systèmes de gestion technique des bâtiments (GTB)
Des systèmes SCADA
Des plateformes de surveillance à distance
Des diagnostics basés sur l’IoT
L’automatisation permet :

La commande à distance des vannes
La surveillance de la pression en temps réel
La maintenance prédictive
L’arrêt d’urgence automatique
Le suivi de la consommation de gaz
Ces fonctionnalités améliorent à la fois l’efficacité opérationnelle et la sécurité du laboratoire.

Caractéristiques de sécurité
Les vannes de gaz de laboratoire utilisées dans les systèmes de gaz dangereux intègrent souvent des fonctions de sécurité avancées.

Parmi celles-ci figurent :

Une conception résistante au feu
Une construction antistatique
Des poignées verrouillables
Des indicateurs de position
Une commande manuelle de secours
Des actionneurs pneumatiques à sécurité intégrée
Une capacité de décompression
Une double étanchéité de confinement
Ces caractéristiques réduisent les risques opérationnels tout en garantissant la conformité aux normes internationales de sécurité en laboratoire.

Normes et certifications
Les vannes de gaz de laboratoire fiables doivent être conformes à des normes internationalement reconnues.

Parmi les normes courantes, on peut citer :

Système de gestion de la qualité ISO 9001
Certification CE
Normes SEMI
Normes ASTM relatives aux matériaux
Normes CGA relatives aux équipements gaziers
Normes ASME B31.3 relatives aux canalisations de process
Normes électriques CEI
Conformité RoHS
Pour les industries des semi-conducteurs et pharmaceutiques, des normes supplémentaires relatives à la fabrication en salle blanche peuvent également s’appliquer.

Choisir le bon fournisseur de vannes de gaz de laboratoire
Le choix d’un fabricant expérimenté est tout aussi important que celui de la vanne elle-même.

Un fournisseur idéal doit offrir :

Une expertise en ingénierie
Le fournisseur doit maîtriser la distribution des gaz de laboratoire, la manipulation des gaz dangereux et la conception des systèmes de régulation de pression.

Traçabilité des matériaux
Chaque vanne doit être accompagnée d’une certification complète des matériaux et d’une documentation qualité.

Fabrication de précision
L’usinage CNC de pointe, le soudage automatisé et l’assemblage en salle blanche garantissent une qualité constante des produits.

Contrôle d’étanchéité
Chaque vanne doit subir un test d’étanchéité à l’hélium avant sa livraison.

Solutions sur mesure
De nombreux laboratoires ont besoin de solutions personnalisées concernant :

Les configurations des raccords
Les types de raccordement
Les pressions nominales
Les options d’actionneurs
L’intégration dans les panneaux
Un fournisseur expérimenté peut proposer des conceptions sur mesure (OEM) et spécifiques à chaque projet.

Assistance technique
Une assistance technique professionnelle pendant la conception, l’installation, la mise en service et la maintenance apporte une valeur ajoutée significative tout au long du cycle de vie du produit.

Tendances futures dans la technologie des vannes de gaz de laboratoire
À mesure que les laboratoires s’automatisent et s’appuient de plus en plus sur les données, la technologie des vannes de gaz de laboratoire continue d’évoluer.

Parmi les tendances émergentes, on peut citer :

Des vannes numériques intelligentes dotées de capteurs intégrés
Des diagnostics sans fil
Une maintenance prédictive utilisant l’IA
Des conceptions générant un nombre ultra-faible de particules
Des ensembles de vannes modulaires compacts
Alliages améliorés résistants à la corrosion
Actionneurs pneumatiques à rendement énergétique optimisé
Intégration complète à l’Industrie 4.0
Ces innovations aident les laboratoires à atteindre un niveau de sécurité accru, une efficacité supérieure et des coûts d’exploitation réduits, tout en prenant en charge des processus de recherche et de fabrication de plus en plus complexes.

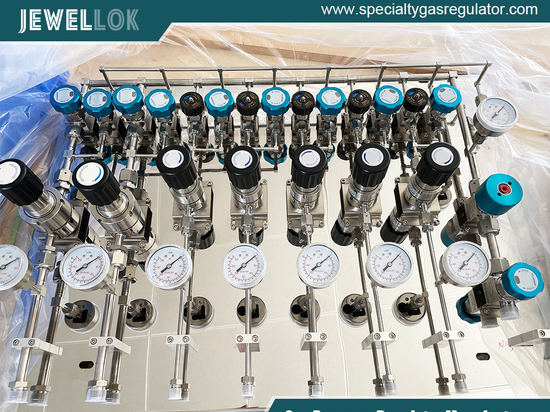

Fabricants de régulateurs de gaz spéciaux
Fabricants de régulateurs de gaz spéciaux
Conclusion
Les vannes de gaz de laboratoire sont des composants essentiels des armoires à gaz et des panneaux de distribution de gaz modernes, offrant la précision, la sécurité et la fiabilité requises pour la manipulation des gaz de laboratoire. Qu’il s’agisse d’isoler des bouteilles de gaz dangereux ou de réguler des gaz de procédé d’une pureté ultra-élevée, ces vannes jouent un rôle crucial dans la protection du personnel, le maintien de la pureté des gaz et la garantie d’un fonctionnement ininterrompu des laboratoires.

Lors du choix des vannes de gaz de laboratoire, des facteurs tels que la qualité des matériaux, l’étanchéité, la pression nominale, la finition de surface, les capacités d’automatisation et la conformité aux normes internationales doivent tous être soigneusement évalués. Des options hautement performantes — telles que les vannes à membrane en acier inoxydable 316L électropolies, dont la construction a fait l’objet d’un test d’étanchéité à l’hélium — offrent des performances supérieures pour les applications exigeantes en laboratoire et dans le secteur des semi-conducteurs.

En s’associant à un fabricant expérimenté proposant des vannes à gaz de haute pureté conçues avec précision, les laboratoires peuvent mettre en place des systèmes d’alimentation en gaz garantissant une fiabilité à long terme, la conformité réglementaire et une sécurité opérationnelle exceptionnelle. Alors que les centres de recherche continuent d’adopter l’automatisation intelligente et les technologies avancées de gestion des gaz, investir dans des vannes de gaz de laboratoire de haute qualité restera une stratégie clé pour atteindre des performances optimales et disposer d’une infrastructure de laboratoire prête pour l’avenir.

Pour en savoir plus sur les vannes de gaz de laboratoire destinées aux armoires à gaz et aux panneaux de distribution de gaz, rendez-vous sur le site de Jewellok à l’adresse https://www.jewellok.com/product-category/chemical-delivery-system/.
