Introduction
À mesure que la fabrication de semi-conducteurs, la production pharmaceutique, la biotechnologie, les laboratoires d’analyse et la recherche sur les matériaux avancés continuent d’évoluer, la demande en gaz de procédé ultra-purs a atteint des niveaux sans précédent. Chaque composant d’un système de distribution de gaz spéciaux joue un rôle essentiel dans le maintien de la pureté du gaz, de la stabilité du procédé et de la sécurité opérationnelle. Parmi ces composants, le régulateur de gaz ultra-haut de pureté (UHP) est l’un des dispositifs les plus importants chargés de contrôler la pression du gaz tout en préservant son intégrité.

Contrairement aux régulateurs industriels classiques, les régulateurs de gaz UHP sont spécialement conçus pour prévenir la contamination, minimiser la génération de particules, éliminer le volume mort et garantir un contrôle constant de la pression dans des conditions de fonctionnement exigeantes. Qu’il s’agisse de gaz inertes, corrosifs, toxiques, inflammables ou de gaz d’étalonnage de haute pureté, le régulateur influence directement le rendement de production, la qualité du produit et la fiabilité des équipements.

Cet article explore les principes de conception, les mécanismes de fonctionnement, les matériaux, les applications, les critères de sélection et les pratiques d’entretien des régulateurs de gaz ultra-haute pureté utilisés dans les systèmes de distribution de gaz spéciaux.

Top 10 des meilleurs régulateurs de pression de gaz ultra-haute pureté en Inde
Top 10 des meilleurs régulateurs de pression de gaz ultra-haute pureté en Inde
Qu’est-ce qu’un régulateur de gaz ultra-haute pureté ?
Un régulateur de gaz ultra-haute pureté est un dispositif de contrôle de pression de précision conçu pour les systèmes de distribution de gaz dans lesquels même des traces infimes de contaminants peuvent avoir un impact négatif sur les processus de fabrication.

Le régulateur réduit la pression élevée du gaz provenant de bouteilles, de remorques-citernes ou d’approvisionnements en vrac à une pression en aval contrôlée, tout en préservant une pureté exceptionnelle du gaz. Contrairement aux régulateurs de pression standard, les régulateurs UHP sont fabriqués selon des normes de propreté rigoureuses afin d’éliminer les contaminants tels que :

L’humidité
L’oxygène
Les hydrocarbures
Les ions métalliques
Les particules
Les résidus organiques
Ces régulateurs sont couramment intégrés dans :

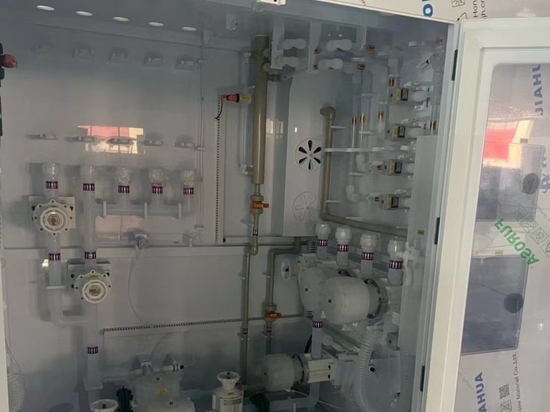

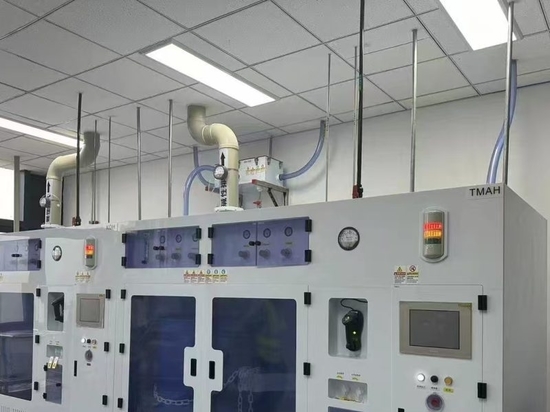

Les armoires à gaz pour semi-conducteurs

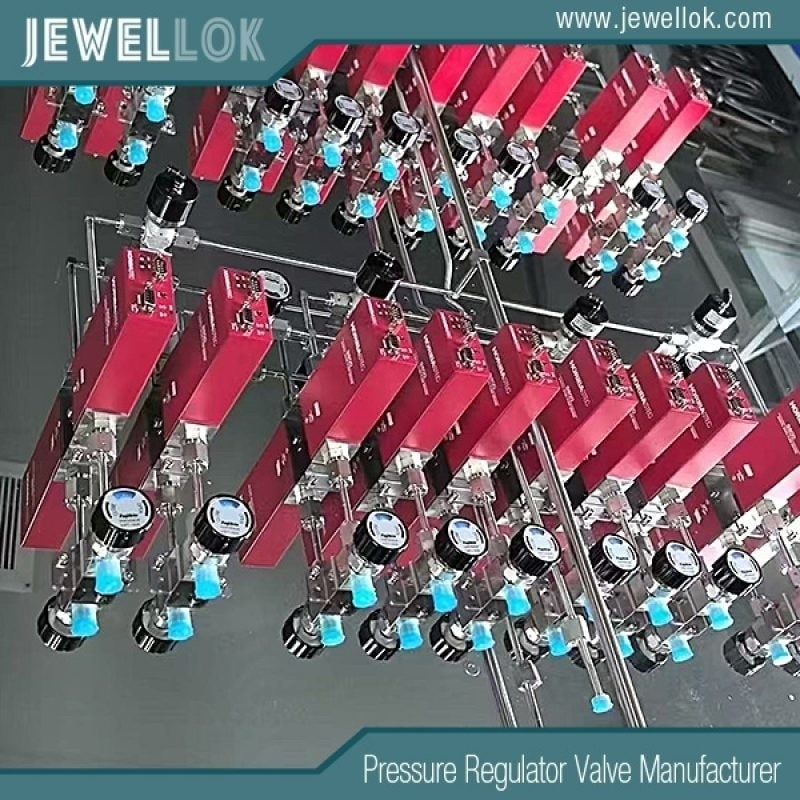

Les panneaux de distribution de gaz spéciaux
Les systèmes de gaz de laboratoire
Les systèmes de distribution de gaz pharmaceutiques
Les systèmes de distribution de produits chimiques
Les instruments d’analyse de haute pureté
Les laboratoires de recherche
L’objectif principal est de garantir que les gaz parviennent aux équipements de processus sans introduire d’impuretés susceptibles de compromettre la qualité du produit.

Pourquoi la pureté des gaz est-elle importante ?
Les procédés modernes de fabrication de semi-conducteurs opèrent à l’échelle nanométrique, où une contamination microscopique peut entraîner des plaquettes défectueuses, une baisse des rendements et des pertes de production coûteuses.

De même, la fabrication pharmaceutique nécessite des environnements hautement contrôlés, où les impuretés peuvent affecter les formulations médicamenteuses et la conformité réglementaire.

Les gaz contaminés peuvent entraîner :

Des défauts sur les plaquettes
L’oxydation de matériaux sensibles
Des irrégularités dans les réactions chimiques
Une durée de vie réduite des équipements
Des erreurs de mesure analytique
La contamination des produits
Une augmentation des coûts de maintenance
Un régulateur de gaz ultra-haute pureté correctement conçu minimise ces risques en garantissant un circuit d’écoulement du gaz exempt de toute contamination.

Fonctionnement d’un régulateur de gaz ultra-haute pureté
Un régulateur de gaz fonctionne en équilibrant la pression du gaz à l’entrée contre une force de ressort réglable agissant sur une membrane.

Le principe de fonctionnement de base est le suivant :

Le gaz à haute pression entre dans le régulateur.
Le siège de soupape contrôle le débit de gaz vers la chambre basse pression.
La membrane détecte la pression de sortie.
La force du ressort ajuste l’ouverture de la soupape.
La pression en aval reste stable malgré les fluctuations de la pression d’entrée.
Les régulateurs UHP haut de gamme présentent les caractéristiques suivantes :

Faible volume interne
Voies de circulation du gaz lisses
Sièges de soupape de précision
Membranes sensibles
Contrôle stable de la pression
Grande précision de débit
Ces caractéristiques garantissent une régulation constante de la pression tout au long du cycle de décharge de la bouteille de gaz.

Caractéristiques clés des régulateurs de gaz ultra-haute pureté
Surfaces en contact avec le gaz électropolies
Les surfaces internes en contact avec le gaz sont électropolies afin de minimiser la rugosité microscopique de la surface.

Les avantages sont les suivants :

Réduction de la génération de particules
Adsorption d’humidité moindre
Nettoyage plus facile
Résistance à la corrosion améliorée
Pureté du gaz améliorée
Les finitions de surface atteignent souvent :

Ra ≤ 10 μin (0,25 μm)

voire

Ra ≤ 5 μin (0,13 μm)

pour les applications de qualité semi-conductrice.

Construction en acier inoxydable
La plupart des régulateurs UHP sont fabriqués à partir de :

Acier inoxydable 316L
316L VAR
Acier inoxydable 316L VIM-VAR
Ces matériaux offrent :

Une excellente résistance à la corrosion
Une résistance mécanique élevée
Un faible dégazage
Une longue durée de vie
Une compatibilité avec les gaz spéciaux agressifs
Pour les gaz hautement corrosifs, des alliages spécialisés peuvent également être utilisés.

Conception à membrane métallique
Contrairement aux membranes en élastomère que l'on trouve dans les régulateurs standard, les modèles UHP utilisent généralement des membranes métalliques.

Parmi leurs avantages, on peut citer :

Une perméabilité nulle
Une contamination réduite
Une excellente étanchéité
Une durée de vie plus longue
Une meilleure sensibilité à la pression
Les membranes métalliques sont particulièrement adaptées aux gaz toxiques, corrosifs et de haute pureté.

Faible volume mort
Le volume mort désigne les cavités internes dans lesquelles le gaz peut stagner.

Les conceptions à faible volume mort offrent :

Une purge plus rapide du gaz
Une contamination croisée réduite
Une meilleure cohérence du processus
Une consommation de gaz réduite
Ceci est particulièrement important lors du passage d’un gaz spécialisé à un autre.

Haute étanchéité
Les régulateurs ultra-haute pureté atteignent généralement des taux de fuite inférieurs à :

Fuite interne : fermeture étanche aux bulles
Fuite externe : 1 × 10⁻⁹ atm·cc/sec d’hélium ou mieux
Le test d’étanchéité à l’hélium garantit l’adéquation aux applications dans le domaine des semi-conducteurs et en laboratoire.

Types de régulateurs de gaz UHP
Régulateurs à un étage
Les régulateurs à un étage réduisent la pression en une seule étape.

Avantages :

Compacts
Économiques
Faciles à installer
Adaptés à :

Les systèmes de gaz de laboratoire
Les instruments d’analyse
Les applications de recherche

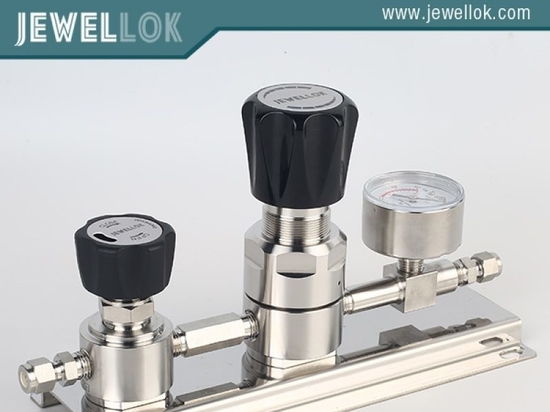

Régulateurs à deux étages
Les régulateurs à deux étages offrent une stabilité de pression supérieure en réduisant la pression en deux étapes.

Avantages :

Pression de sortie stable
Influence réduite de la pression d’alimentation
Précision accrue du processus
Meilleur contrôle tout au long de la consommation de la bouteille
Largement utilisés dans la fabrication de semi-conducteurs et la production pharmaceutique.

Régulateurs de ligne
Installés en aval dans les systèmes de distribution, les régulateurs de ligne maintiennent une pression constante à proximité du point d’utilisation.

Applications :

Équipements de processus
Panneaux de gaz
Équipements de production
Instruments d’analyse
Gaz spéciaux compatibles avec les régulateurs UHP
Les régulateurs ultra-haute pureté peuvent traiter de nombreux gaz spéciaux, notamment :

Gaz inertes :

Azote
Argon
Hélium
Néon
Krypton
Gaz réactifs :

Hydrogène
L'oxygène
L'ammoniac
Le chlore
Le chlorure d'hydrogène
Gaz de processus pour semi-conducteurs :

Le silane
La phosphine
Le diborane
L'arsine
Le trifluorure d'azote
L'hexafluorure de tungstène
Gaz d'étalonnage

Gaz pour lasers

Gaz vecteurs

Mélanges de gaz spéciaux

La compatibilité des matériaux doit toujours être vérifiée avant l’installation.

Applications dans divers secteurs
Fabrication de semi-conducteurs
Les usines de semi-conducteurs nécessitent un approvisionnement en gaz extrêmement pur pour :

CVD
PVD
ALD
Gravure
Implantation ionique
Nettoyage des plaquettes
Les régulateurs UHP garantissent une pression de gaz stable tout en assurant un fonctionnement exempt de contamination.

Industrie pharmaceutique
Les gaz de haute pureté sont utilisés pour :

La fabrication stérile
La fermentation
Le conditionnement
Les essais en laboratoire
Le contrôle des procédés
Une régulation fiable de la pression contribue au respect des BPF.

Biotechnologie
Les régulateurs de gaz sont largement utilisés pour :

La culture cellulaire
Les bioréacteurs
Les chambres à atmosphère contrôlée
Recherche en laboratoire
Un débit de gaz stable améliore la reproductibilité des expériences.

Laboratoires d’analyse
Les applications comprennent :

Chromatographie en phase gazeuse (CG)
ICP-MS
LC-MS
FTIR
Analyse environnementale
La stabilité de la pression a un impact direct sur la précision analytique.

Industrie aérospatiale
Les gaz spéciaux sont utilisés pour :

Les essais de matériaux
Le développement de moteurs
La fabrication de composites
La production de composants spatiaux
L’alimentation en gaz ultra-pur améliore la précision des essais.

Choisir le bon régulateur de gaz ultra-pur
Pour choisir le régulateur adapté, il faut évaluer plusieurs paramètres techniques.

Compatibilité avec les gaz
Différents gaz nécessitent différents matériaux.

Les gaz corrosifs peuvent nécessiter :

Hastelloy
Monel
Alliages de nickel
Les gaz inertes de haute pureté utilisent généralement de l’acier inoxydable 316L.

Plage de pression
Prendre en compte :

Pression d’entrée maximale
Pression de sortie requise
Plage de réglage de la pression
Un dimensionnement inadapté peut réduire la précision du contrôle.

Débit
Déterminez les valeurs requises :

Débit maximal
Débit de fonctionnement continu
Pointe de demande
Des régulateurs surdimensionnés peuvent réduire la sensibilité, tandis que des modèles sous-dimensionnés limitent l’alimentation en gaz.

Normes de raccordement
Les raccords de bouteilles courants comprennent :

CGA
DIN
BS
JIS
VCR
Joint frontal
Raccords à compression
Des raccords corrects garantissent une installation sans fuite.

Exigences de pureté
Les applications peuvent nécessiter :

Qualité semi-conductrice
Qualité analytique
Qualité pharmaceutique
Qualité recherche
Des exigences de pureté plus élevées nécessitent généralement des procédés de fabrication plus rigoureux.

Importance du nettoyage des surfaces
Les régulateurs UHP sont soumis à des procédures de nettoyage rigoureuses.

Les étapes de fabrication typiques comprennent :

Usinage de précision
Nettoyage par ultrasons
Dégraissage
Passivation chimique
Électropolissage
Rinçage à haute pureté
Séchage en salle blanche
Double emballage
L'emballage est souvent réalisé dans des salles blanches de classe ISO afin d’éviter toute contamination avant l’installation.

Bonnes pratiques d’installation
Une installation correcte prolonge la durée de vie du régulateur et préserve la pureté du système.

Les pratiques recommandées comprennent :

Vérifier la compatibilité des gaz.
Inspecter les raccords avant l’installation.
Utiliser des tuyaux propres et exempts de particules.
Éviter toute contamination pendant l’assemblage.
Purger le système avant mise en service.
Effectuer un test d’étanchéité à l’hélium.
Respecter les spécifications de couple indiquées par le fabricant.
Les procédures d’installation en salle blanche sont recommandées pour les sites de fabrication de semi-conducteurs.

Maintenance préventive
Une maintenance régulière permet de maintenir les performances au fil du temps.

La maintenance recommandée comprend :

Une inspection visuelle
Des tests d’étanchéité
L’étalonnage de la pression
La vérification du fonctionnement des vannes
Remplacement des composants usés
Nettoyage périodique, le cas échéant
Les régulateurs endommagés ne doivent jamais être réparés avec des pièces de rechange incompatibles.

Considérations de sécurité
Les gaz spéciaux présentent souvent des risques importants.

Les risques potentiels comprennent :

Exposition à des substances toxiques
Incendie
Explosion
Corrosion
Fuite sous haute pression
Asphyxie
Les recommandations de sécurité comprennent :

Une ventilation adéquate
Des systèmes de détection de gaz
Des vannes d’arrêt automatiques
Des systèmes d’évacuation d’urgence
Des dispositifs de retenue des bouteilles
La formation des opérateurs
Le respect des réglementations locales en matière de sécurité
Lors de la manipulation de gaz toxiques utilisés en semi-conducteurs, les régulateurs sont fréquemment intégrés dans des armoires à gaz automatisées équipées de fonctions de surveillance continue et d’arrêt d’urgence.

Tendances émergentes dans la régulation des gaz UHP
L’avenir de la distribution de gaz spéciaux s’oriente vers une automatisation, une numérisation et une intelligence des processus accrues.

Les principales tendances sont les suivantes :

Régulateurs de pression électroniques intelligents
Surveillance à distance de la pression
Systèmes de distribution de gaz compatibles avec l’IIoT
Maintenance prédictive
Capteurs de pression numériques
Systèmes de commutation automatisés
Détection améliorée des fuites
Normes de fabrication exigeant une plus grande pureté
Ces innovations améliorent l’efficacité opérationnelle tout en réduisant les temps d’arrêt et les coûts de maintenance.

Pourquoi choisir un fabricant professionnel de régulateurs de gaz UHP ?
Le choix d’un fabricant expérimenté offre plusieurs avantages :

Capacités de fabrication conformes aux normes des semi-conducteurs
Usinage CNC de précision
Assemblage en salle blanche
Tests d’étanchéité à l’hélium
Composants en acier inoxydable électropoli
Contrôle qualité exhaustif
Certifications internationales
Solutions OEM et ODM sur mesure
Assistance technique mondiale
Un fournisseur fiable peut également personnaliser les régulateurs en fonction de types de gaz, de plages de pression, de normes de raccordement et de configurations système spécifiques afin de répondre aux exigences particulières de chaque application.

Fabricant chinois de régulateurs de gaz ultra-haute pureté
Fabricant chinois de régulateurs de gaz ultra-haute pureté
Conclusion
Les régulateurs de gaz ultra-haute pureté sont des composants indispensables dans les systèmes modernes de distribution de gaz spéciaux, garantissant un contrôle précis de la pression tout en préservant l’intégrité des gaz ultra-propres. De la fabrication de semi-conducteurs et de produits pharmaceutiques à la recherche biotechnologique et aux laboratoires d’analyse de pointe, ces régulateurs jouent un rôle essentiel dans le maintien de la stabilité des processus, de la qualité des produits et de la sécurité opérationnelle.

Alors que les industries continuent d’exiger des normes de pureté plus élevées, des matériaux plus avancés et une automatisation plus intelligente, l’importance des régulateurs de gaz UHP haute performance ne fera que croître. En choisissant des régulateurs fabriqués en acier inoxydable 316L électropoli, dotés d’une technologie à membrane métallique, conçus avec un faible volume mort et soumis à des tests d’étanchéité rigoureux, les entreprises peuvent améliorer considérablement la fiabilité de leurs systèmes, réduire les risques de contamination et atteindre l’excellence opérationnelle à long terme.

Pour les entreprises à la recherche de solutions fiables de distribution de gaz spéciaux, investir dans des régulateurs de gaz ultra-haute pureté haut de gamme constitue une décision stratégique qui garantit des performances constantes, la conformité réglementaire et le respect des normes les plus strictes en matière de gestion des gaz industriels.

Pour en savoir plus sur les régulateurs de gaz ultra-haute pureté destinés aux systèmes de distribution de gaz spéciaux, rendez-vous sur le site de Jewellok à l'adresse https://www.jewellok.com/product-category/chemical-delivery-system/.
