Introduction
Alors que la fabrication de semi-conducteurs, la production pharmaceutique, la biotechnologie, les procédés chimiques de pointe et la fabrication de batteries au lithium ne cessent d’évoluer, la demande en systèmes de distribution de produits chimiques ultra-propres n’a jamais été aussi forte. Chaque étape de la production repose sur le stockage sécurisé, la distribution précise et la manipulation sans contamination de produits chimiques de haute pureté. L’un des composants les plus critiques de ces systèmes est l’armoire pour produits chimiques liquides (LCC).

Une armoire pour produits chimiques liquides est bien plus qu’un simple espace de stockage. Il s’agit d’un système de traitement spécialement conçu pour contenir en toute sécurité des produits chimiques dangereux tout en garantissant une pression stable, un contrôle précis du débit, la prévention des fuites et la compatibilité avec les exigences des procédés de pureté ultra-élevée (UHP). Le choix d’une armoire de stockage de produits chimiques liquides adaptée a un impact direct sur l’efficacité de la production, la sécurité des opérateurs, la disponibilité des équipements et la qualité du produit final.

Ce guide explique les critères essentiels à prendre en compte lors du choix d’armoires de stockage de produits chimiques liquides pour des applications de haute pureté et met en évidence les principales caractéristiques de conception qui distinguent les systèmes haut de gamme des armoires de stockage de produits chimiques standard.

Qu’est-ce qu’une armoire de stockage de produits chimiques liquides ?
Une armoire de stockage de produits chimiques liquides est un système de gestion des produits chimiques entièrement fermé, conçu pour stocker et acheminer en toute sécurité les produits chimiques de process vers les équipements de fabrication. Contrairement aux armoires de stockage ordinaires, les armoires modernes de stockage de produits chimiques liquides intègrent de nombreuses fonctions de contrôle des processus, notamment :

Stockage des produits chimiques
Régulation de la pression
Contrôle du débit
Détection des fuites
Coupure automatique
Ventilation
Systèmes de purge
Verrouillages de sécurité
Surveillance des processus
Automatisation par API
Ces systèmes acheminent les produits chimiques dangereux depuis leurs conteneurs d’origine vers les outils de production tout en minimisant les risques de contamination et en protégeant les opérateurs contre toute exposition.

Les armoires de stockage de produits chimiques liquides sont couramment utilisées pour :

La fabrication de plaquettes de semi-conducteurs
Le polissage mécano-chimique (CMP)
Les stations de traitement par voie humide
La photolithographie
La fabrication de cellules solaires
La production pharmaceutique
Les laboratoires chimiques
La fabrication de batteries
Les instituts de recherche
Pourquoi les applications de haute pureté nécessitent des armoires pour produits chimiques spécialisées
Les procédés de fabrication de haute pureté sont soumis à des normes de contrôle de la contamination extrêmement strictes. Même des particules microscopiques, des métaux dissous, de l’humidité ou des contaminants en suspension dans l’air peuvent entraîner des défaillances du procédé.

Par exemple, la fabrication de semi-conducteurs exige souvent une pureté chimique supérieure à 99,9999 %. Toute contamination introduite lors du stockage ou de l’acheminement des produits chimiques peut entraîner :

Une baisse du rendement des plaquettes
Des micropuces défectueuses
La corrosion des équipements
Des paramètres de processus instables
Une augmentation des coûts de maintenance
Des rappels de produits
Les armoires pour produits chimiques liquides de haute pureté sont spécialement conçues pour éliminer ces sources de contamination grâce à des matériaux optimisés, une soudure de précision, une filtration avancée et une construction compatible avec les salles blanches.

Facteurs clés à prendre en compte lors du choix d’armoires pour produits chimiques liquides
1. Compatibilité chimique
Le premier critère à prendre en compte est la compatibilité chimique.

Différents procédés de fabrication utilisent des produits chimiques agressifs tels que :

Acide fluorhydrique (HF)
Acide sulfurique (H₂SO₄)
Acide nitrique (HNO₃)
Acide chlorhydrique (HCl)
Hydroxyde d’ammonium (NH₄OH)
Peroxyde d’hydrogène (H₂O₂)
L'alcool isopropylique (IPA)
Les produits chimiques pour photorésines
Les matériaux de l'armoire doivent résister à une exposition à long terme sans se dégrader.

Les matériaux de construction courants comprennent :

L'acier inoxydable 316L
Le PVDF
Le PTFE
Le PFA
Le polypropylène (PP)
Le polyéthylène haute densité (PEHD)
Le choix de matériaux chimiquement compatibles permet d’éviter la corrosion, la génération de particules et la contamination chimique.

2. Composants en contact avec le fluide de haute pureté
Seuls des composants en contact avec le fluide d’une pureté ultra-élevée doivent entrer en contact avec les produits chimiques de traitement.

Les composants critiques en contact avec le fluide comprennent :

Tubes
Vannes
Pompes
Régulateurs de pression
Filtres
Capteurs
Débitmètres
Raccords
Les systèmes haut de gamme utilisent :

De l’acier inoxydable électropoli
Des tuyaux en PFA
Des membranes en PTFE
Des joints soudés par orbite
Des circuits d’écoulement sans zones mortes
Ces caractéristiques de conception réduisent considérablement la génération de particules et l’accumulation de résidus chimiques.

3. Systèmes avancés de détection des fuites
Les fuites de produits chimiques présentent de graves risques pour la sécurité.

Une armoire pour produits chimiques liquides de haute qualité doit intégrer plusieurs technologies de détection des fuites, notamment :

Capteurs de fuites de produits chimiques
Bacs de rétention de liquides
Détecteurs de vapeurs
Surveillance de la pression
Arrêt d’urgence automatique
Systèmes d’alarme
La détection intégrée des fuites permet l’isolation immédiate des produits chimiques avant que des conditions dangereuses ne se développent.

4. Conception de la ventilation
Une ventilation adéquate élimine les vapeurs dangereuses de l’enceinte de l’armoire.

Les armoires bien conçues intègrent :

Une ventilation à pression négative
Des raccords pour conduits d’évacuation
Une surveillance du débit d’air
Des verrouillages de ventilation
Des matériaux de conduits résistants à la corrosion
Une ventilation efficace améliore la sécurité des travailleurs tout en empêchant l’accumulation de vapeurs chimiques.

5. Systèmes de purge automatiques
De nombreux produits chimiques réagissent violemment au contact de l’humidité ou de l’oxygène.

Les systèmes de purge à l’azote permettent de :

Éliminer l’oxygène
Éliminer l’humidité
Empêcher l’oxydation
Réduire la contamination
Améliorer la stabilité des produits chimiques
Les cycles de purge automatiques sont particulièrement importants lors du remplacement des conteneurs de produits chimiques.

6. Contrôle de débit de précision
Un débit constant des produits chimiques améliore la répétabilité de la fabrication.

Les armoires modernes pour produits chimiques liquides intègrent :

Des régulateurs de débit massique
Des pompes de précision
Des capteurs de pression
Des capteurs de débit
Des algorithmes de régulation PID
Ces technologies maintiennent des débits stables quelles que soient les fluctuations de la demande du processus.

7. Automatisation basée sur un automate programmable (PLC)
L’automatisation améliore considérablement la productivité.

Les armoires pour produits chimiques liquides actuelles sont généralement équipées de systèmes de contrôle basés sur un automate programmable (PLC) comprenant :

Une interface homme-machine (IHM) à écran tactile
La gestion des recettes
La commutation automatique
La surveillance à distance
L’enregistrement des alarmes
L’enregistrement des données
La communication Ethernet
L’intégration à l’Industrie 4.0
L’automatisation minimise les erreurs humaines tout en améliorant la cohérence des processus.

8. Systèmes de verrouillage de sécurité
Les applications de haute pureté impliquent souvent l’utilisation d’acides, de solvants et d’oxydants dangereux.

Les verrouillages de sécurité essentiels comprennent :

Verrouillages de porte
Boutons d’arrêt d’urgence
Alarmes de niveau bas de produit chimique
Arrêt en cas de surpression
Arrêt en cas de fuite
Détection d’incendie
Surveillance des évacuations
Protection par mise à la terre
Ces systèmes garantissent l’arrêt immédiat de l’alimentation en produits chimiques dès qu’une situation anormale se produit.

Compatibilité avec les salles blanches
Les armoires pour produits chimiques liquides utilisées dans les salles blanches des semi-conducteurs doivent répondre à des normes de propreté rigoureuses.

Les caractéristiques importantes pour les salles blanches comprennent :

Surfaces internes lisses
Soudures sans particules
Matériaux générant peu de particules
Conception facile à nettoyer
Espace mort minimal
Enceinte en acier inoxydable
Surfaces électropolies
Ces éléments de conception contribuent à maintenir des environnements de salle blanche conformes à la norme ISO.

Armoires à produit unique ou à produits multiples
Les fabricants ont généralement le choix entre des configurations d’armoires à produit unique et à produits multiples.

Armoires à produit unique
Les avantages sont les suivants :

Entretien plus simple
Risque de contamination réduit
Validation plus aisée
Coût d’installation réduit
Idéales pour les lignes de production dédiées.

Armoires multi-produits chimiques
Leurs avantages sont les suivants :

Gain d’espace
Gestion centralisée
Réduction des coûts d’exploitation
Intégration flexible des processus
Ces systèmes sont privilégiés dans les grandes usines de semi-conducteurs où plusieurs produits chimiques sont nécessaires simultanément.

Surveillance et diagnostics intelligents
La fabrication moderne dans le cadre de l’Industrie 4.0 nécessite une visibilité en temps réel sur les processus.

Les armoires de produits chimiques liquides avancées prennent en charge :

Les diagnostics à distance
La maintenance prédictive
La connectivité au cloud
L’enregistrement des données
L’analyse de la consommation de produits chimiques
L’historique des alarmes
L’analyse des tendances
Intégration SCADA
La surveillance en temps réel réduit les temps d’arrêt tout en améliorant le taux de rendement global (OEE).

Conformité aux normes internationales
Lors du choix d’un fournisseur, vérifiez la conformité aux normes internationales reconnues.

Les certifications courantes comprennent :

Certification CE
Système de gestion de la qualité ISO 9001
Normes SEMI
Exigences NFPA
Directives de sécurité OSHA
Conformité RoHS
Ces certifications attestent de la qualité des produits, de leur sécurité et de la cohérence de leur fabrication.

Applications typiques
Les armoires pour produits chimiques liquides de haute pureté sont utilisées dans de nombreux secteurs.

Fabrication de semi-conducteurs
Utilisées pour :

Les bancs humides
Les équipements CMP
La photolithographie
La gravure
Les systèmes de nettoyage
Fabrication pharmaceutique
Les applications comprennent :

Le dosage de produits chimiques
L’alimentation en réactifs de procédé
L’automatisation des laboratoires
Industrie chimique
Convient pour :

La production de produits chimiques de spécialité
Le traitement de produits chimiques fins
Les laboratoires d’analyse
Fabrication de panneaux solaires
Permet :

Le nettoyage des plaquettes de silicium
Le traitement de surface
La gravure chimique
Production de batteries au lithium
Assure une manipulation en toute sécurité de :

Électrolytes
Solvants
Produits chimiques de procédé
Avantages des armoires sur mesure pour produits chimiques liquides
Chaque site de fabrication a des exigences de procédé qui lui sont propres.

Les armoires sur mesure pour produits chimiques liquides peuvent être conçues en fonction :

Du type de produit chimique
Du débit
De la plage de pression
Du nombre de conduites de produits chimiques
Du niveau d’automatisation
De la configuration des locaux
De la classification de la salle blanche
Les réglementations de sécurité
La personnalisation garantit des performances optimales tout en maximisant l’efficacité de la production.

Considérations relatives à la maintenance
Une maintenance préventive régulière contribue à préserver la fiabilité du système.

La maintenance recommandée comprend :

L’étalonnage des capteurs de fuite
L’inspection des vannes
Le remplacement des filtres
Les essais de pression
L’inspection des tuyauteries
La maintenance des pompes
Les mises à jour logicielles du PLC
Vérification de la ventilation
Une maintenance planifiée réduit les temps d’arrêt imprévus et prolonge la durée de vie des équipements.

Choisir le bon fournisseur
Le choix du bon fabricant est tout aussi important que celui du bon équipement.

Un fournisseur expérimenté doit proposer :

Des conseils en ingénierie
Des capacités de conception sur mesure
Une expertise en fabrication de haute pureté
Des essais de réception en usine (FAT)
Des essais de réception sur site (SAT)
Une assistance technique mondiale
La disponibilité des pièces de rechange
Une documentation complète
Recherchez des fournisseurs disposant d’une expérience avérée dans les applications liées aux semi-conducteurs, à l’industrie pharmaceutique et à la manipulation de produits chimiques de haute pureté.

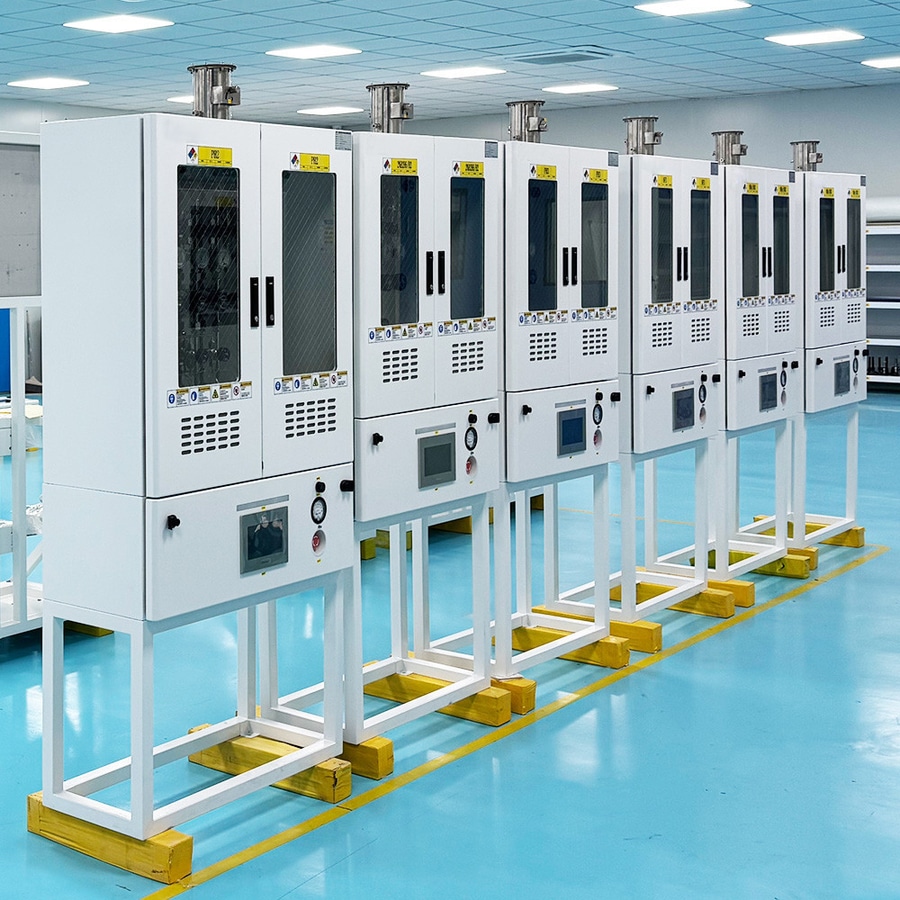

Panneau de distribution d’azote pour armoire à gaz individuelle et boîtier de distribution de vannes
Panneau de distribution d’azote pour armoire à gaz individuelle et boîtier de distribution de vannes
Conclusion
Les armoires pour produits chimiques liquides jouent un rôle essentiel pour garantir une distribution sûre, fiable et exempte de contamination des produits chimiques de process dans les environnements de fabrication de haute pureté. De la compatibilité des matériaux et de la détection des fuites à l’automatisation par API et à la conception adaptée aux salles blanches, chaque élément de conception contribue à améliorer la sécurité, la stabilité des processus et la qualité des produits.

À mesure que les technologies de fabrication deviennent de plus en plus sophistiquées, investir dans une armoire pour produits chimiques liquides haute performance n’est plus simplement une exigence de sécurité : il s’agit d’une décision stratégique qui améliore l’efficacité opérationnelle, minimise les risques de contamination, réduit les coûts de maintenance et garantit la fiabilité de la production à long terme. En s’associant à un fabricant expérimenté capable de fournir des solutions sur mesure pour la distribution de produits chimiques de haute pureté, les entreprises peuvent répondre en toute confiance aux normes exigeantes des applications modernes dans les secteurs des semi-conducteurs, de l’industrie pharmaceutique, de la biotechnologie et de l’industrie de pointe, tout en se préparant à leur croissance future et à l’évolution des exigences de leurs procédés.

Pour en savoir plus sur le choix des armoires de stockage de produits chimiques liquides adaptées aux applications de haute pureté, rendez-vous sur le site de Jewellok à l'adresse https://www.jewellok.com/product-category/chemical-delivery-system/.
