Introduction
Le dépôt chimique en phase vapeur (CVD) est l'une des technologies de fabrication les plus importantes utilisées dans les secteurs des semi-conducteurs, du photovoltaïque, des LED, des MEMS, des revêtements de pointe et des nanotechnologies. À mesure que les géométries des dispositifs continuent de se réduire et que les exigences en matière de matériaux deviennent de plus en plus strictes, il est devenu essentiel de contrôler avec précision l’alimentation en précurseurs gazeux afin d’obtenir une qualité de film constante, d’optimiser la disponibilité des équipements et de garantir la sécurité des opérateurs.

Un système d’alimentation en précurseurs gazeux CVD constitue la colonne vertébrale du processus de dépôt. Il achemine des gaz spécialisés ou des précurseurs liquides depuis les réservoirs de stockage vers la chambre de traitement, tout en maintenant avec précision la pression, la température, la pureté et le débit. Toute instabilité au niveau du système d’alimentation peut avoir un impact direct sur l’uniformité du film, la vitesse de dépôt, la répétabilité du processus et le rendement global de fabrication.

Cet article explore les meilleures pratiques en matière de conception, d’exploitation et de maintenance des systèmes d’alimentation en précurseurs gazeux CVD afin d’assurer une production sûre, fiable et efficace.

Comprendre les systèmes d’alimentation en précurseurs gazeux CVD
Un système d’alimentation en précurseurs gazeux CVD est conçu pour transporter en toute sécurité les gaz de procédé depuis des bouteilles ou des réservoirs de produits chimiques vers le réacteur de dépôt, dans des conditions strictement contrôlées.

Un système complet comprend généralement :

Des bouteilles de gaz ou des réservoirs de précurseurs liquides
Des régulateurs de pression
Des régulateurs de débit massique (MFC)
Des panneaux de contrôle de pression (PCP)
Des vannes pneumatiques à membrane
Des conduites de gaz chauffées
Des vaporisateurs
Des filtres
Circuits de gaz de purge
Armoires à gaz
Capteurs de détection de fuites
Systèmes de contrôle automatique basés sur des automates programmables (PLC)
Dispositifs d’arrêt d’urgence (ESD)
L’objectif principal est de fournir des gaz d’ultra-haute pureté (UHP) avec une précision exceptionnelle, tout en prévenant la contamination, les fuites ou les réactions chimiques indésirables.

Précurseurs gazeux CVD courants
Les différentes applications CVD nécessitent des précurseurs chimiques différents.

Les gaz précurseurs typiques comprennent :

Sources de silicium
Silane (SiH₄)
Dichlorosilane (DCS)
Trichlorosilane (TCS)
Orthosilicate de tétraéthyle (TEOS)
Applications :

Épitaxie du silicium
Dioxyde de silicium
Dépôt de polysilicium
Sources d’azote
Ammoniac (NH₃)
Azote (N₂)
Applications :

Nitrure de silicium
Recuit
Gaz vecteur
Sources de carbone
Méthane
Acétylène
Propane
Applications :

Films de diamant
Revêtements de carbone
Graphène
Précurseurs organométalliques
Exemples :

Triméthylaluminium (TMA)
Triméthylgallium (TMGa)
Triméthylindium (TMIn)
Précurseurs d’hafnium
Précurseurs de zirconium
Applications :

Films diélectriques à constante diélectrique élevée (high-k) par ALD/CVD
Semi-conducteurs III-V
Fabrication de LED
Bon nombre de ces matériaux sont pyrophoriques, toxiques, corrosifs, sensibles à l’humidité ou thermiquement instables, ce qui rend indispensable la conception d’un système d’alimentation sûr.

Défis liés à l’alimentation en précurseurs gazeux
Les usines de fabrication de semi-conducteurs modernes sont confrontées à plusieurs défis techniques.

Maintien d’une pureté ultra-élevée
Les contaminants mesurés en parties par milliard (ppb) peuvent affecter de manière significative le rendement des plaquettes.

Les sources potentielles de contamination comprennent :

L’humidité
L’oxygène
Les hydrocarbures
Les particules métalliques
Le dégazage des vannes
Mauvaise qualité de soudure
C’est pourquoi les systèmes d’alimentation utilisent généralement :

Des tubes en acier inoxydable 316L électropolies
La soudure orbitale
Des raccords à joint frontal VCR
Des vannes à membrane UHP
Des filtres exempts de particules
Contrôle stable de la pression
Les fluctuations de pression influencent directement :

La stabilité du débit de gaz
L’épaisseur du film
Le taux de dépôt
La répétabilité du processus
Les panneaux de contrôle de pression doivent assurer :

Une régulation de haute précision
Une réponse rapide
Une pression de sortie stable
Une compensation automatique de la pression
Les transmetteurs de pression numériques surveillent en continu les conditions du processus pour un contrôle amélioré.

Contrôle précis du débit
Les régulateurs de débit massique (MFC) sont chargés de fournir un débit de gaz précis.

Les MFC haute performance offrent généralement :

Une précision supérieure à ±1 %
Une excellente répétabilité
Un temps de réponse rapide
Une large plage de débit
Un étalonnage régulier est nécessaire pour maintenir la précision à long terme.

Gestion de la température
Certains précurseurs CVD se condensent facilement.

Par exemple :

TEOS
TMA
Composés organométalliques
Si la température des conduites descend en dessous du point de condensation des précurseurs :

Une condensation se produit
La génération de particules augmente
Une instabilité du débit apparaît
Le risque de contamination du réacteur s’accroît
Les conduites d’alimentation chauffées maintiennent une température constante tout au long du trajet de transport.

Meilleure pratique n° 1 : choisir des composants de haute pureté
La qualité des composants influe directement sur la fiabilité du système.

Les matériaux recommandés sont notamment :

Acier inoxydable 316L VIM-VAR
Tubes électropolissés

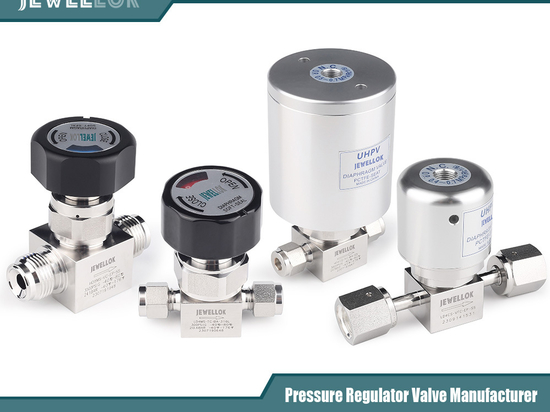

Vannes à membrane métallique
Régulateurs de pression UHP
Raccords à faible volume mort
La rugosité de surface doit généralement être :

Ra ≤ 10 μin (0,25 μm)

Une rugosité de surface plus faible réduit :

La génération de particules
L’adsorption d’humidité
Les résidus chimiques
Le risque de corrosion
Meilleure pratique n° 2 : installer des armoires à gaz adaptées
Les gaz précurseurs dangereux ne doivent jamais être stockés dans des environnements de laboratoire ouverts.

Les armoires à gaz modernes offrent :

Une ventilation automatique
La détection des fuites de gaz
Des interfaces d’extinction d’incendie
Des systèmes d’arrêt d’urgence
Des cycles de purge automatiques
Un contrôle d’accès
Une surveillance continue
Les armoires à gaz améliorent considérablement la sécurité du personnel tout en respectant les normes de l’industrie des semi-conducteurs.

Meilleure pratique n° 3 : concevoir des systèmes de purge efficaces
Une purge adéquate élimine les gaz résiduels avant toute opération de maintenance ou tout remplacement de bouteille.

Les gaz de purge courants comprennent :

L’azote
L’argon
Les séquences de purge automatiques impliquent généralement :

Fermer la vanne de process.
Purger le gaz restant.
Introduire un gaz inerte.
Répéter les cycles de purge.
Vérifier que la concentration de gaz est sans danger.
Débrancher la bouteille.
Les séquences de purge automatisées et contrôlées par API réduisent considérablement les erreurs de l’opérateur.

Meilleure pratique n° 4 : optimiser les panneaux de contrôle de pression

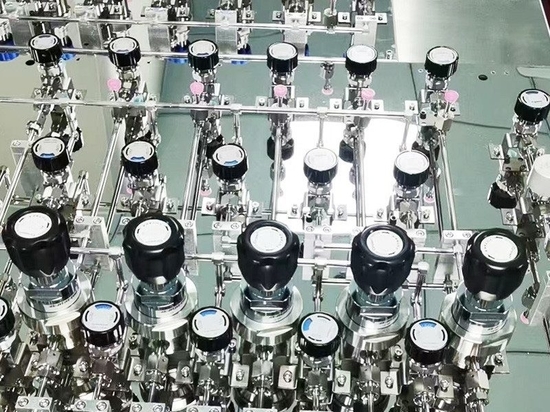

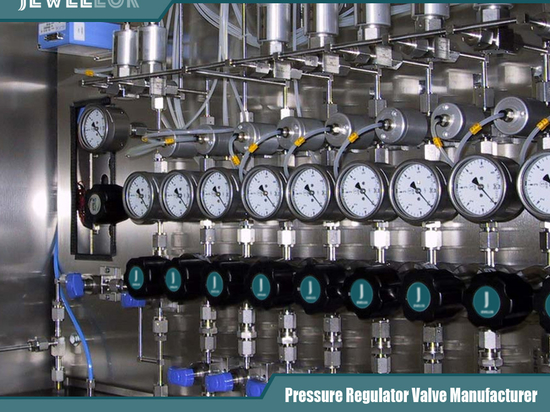

Les panneaux de contrôle de pression (PCP) comptent parmi les ensembles les plus critiques des systèmes d’alimentation en précurseurs.

Un PCP bien conçu offre :

Une régulation de pression à deux étages
Une pression de sortie stable
Une surveillance de la pression
Des soupapes de sécurité
Une isolation manuelle
Une coupure automatique
Une communication numérique
Les systèmes avancés de contrôle de pression s’intègrent directement aux plateformes d’automatisation industrielle pour permettre le diagnostic à distance et la maintenance prédictive.

Meilleure pratique n° 5 : éviter les zones de stagnation et les pièges à particules
Une mauvaise conception des canalisations crée souvent des zones de stagnation.

Les zones de stagnation peuvent entraîner :

Une accumulation de produits chimiques
La formation de particules
La rétention d’humidité
Une réponse lente à la purge
Une bonne conception de la tuyauterie comprend :

Des tronçons de tuyauterie courts
Des parcours d’écoulement réguliers
Un nombre minimal de coudes
Un nombre réduit de raccords
Des pentes descendantes continues lorsque cela est approprié
L’analyse par dynamique des fluides computationnelle (CFD) est de plus en plus utilisée lors de la conception des systèmes pour optimiser l’écoulement des gaz.

Meilleure pratique n° 6 : mettre en place une détection continue des fuites
De nombreux gaz utilisés en CVD sont dangereux.

En voici quelques exemples :

Le silane
L’arsine
La phosphine
Le diborane
L’hydrogène
Les systèmes de détection des fuites doivent surveiller en continu :

Les armoires à gaz
Les collecteurs de vannes
Les équipements de processus
Les systèmes d’évacuation
Les technologies de détection comprennent :

Les capteurs infrarouges
Capteurs électrochimiques
Capteurs à semi-conducteurs
Détecteurs à photoionisation
Les alarmes de fuite doivent déclencher automatiquement :

Les vannes d’arrêt d’urgence
Les alarmes de l’installation
Les systèmes de ventilation
Les verrouillages de processus
Meilleure pratique n° 7 : Maintenir un contrôle constant de la température
Certains précurseurs chimiques nécessitent d’être chauffés entre la bouteille et le réacteur.

Les composants de chauffage comprennent :

Les régulateurs de pression chauffés
Les vannes chauffées
Les conduites de transfert chauffées
Les vaporisateurs chauffés
Une température uniforme minimise :

La condensation
L’accumulation de liquide
Les fluctuations de pression
L’instabilité du débit
Le contrôle de la température doit rester dans des tolérances étroites tout au long du parcours de distribution.

Meilleure pratique n° 8 : maintenance préventive régulière
La maintenance préventive prolonge considérablement la durée de vie des équipements tout en minimisant les temps d’arrêt imprévus.

Les points d’inspection recommandés comprennent :

Chaque semaine
Contrôle des fuites
Vérification de la pression
Test des alarmes
Chaque mois
Test de fonctionnement des vannes
Étalonnage des capteurs
Vérification du débit
Chaque trimestre
Inspection des filtres
Validation de la purge
Diagnostics du contrôleur
Annuellement
Remplacement du régulateur (si nécessaire)
Étalonnage du MFC
Certification d’étanchéité du système
Audit complet de sécurité
Des procédures de maintenance documentées améliorent la conformité aux systèmes de gestion de la qualité.

Meilleure pratique n° 9 : Utilisation de l’automatisation intelligente
Les technologies de l’Industrie 4.0 transforment la distribution de gaz pour les semi-conducteurs.

Les systèmes modernes intègrent :

Commande par API
Interface homme-machine (IHM)
Communication Ethernet/IP
Connectivité OPC UA
Intégration SCADA
Diagnostics à distance
Maintenance prédictive
Enregistrement des données
La surveillance en temps réel permet aux ingénieurs d’identifier les anomalies avant qu’elles n’affectent la production.

Des algorithmes d’intelligence artificielle sont également mis en œuvre pour optimiser la consommation de gaz et détecter les premiers signes de dégradation des composants.

Meilleure pratique n° 10 : garantir la conformité aux normes de sécurité internationales
Les systèmes de distribution de gaz CVD doivent être conformes aux normes internationalement reconnues afin de réduire les risques opérationnels et de répondre aux exigences de fabrication mondiales.

Parmi les normes courantes, on peut citer :

SEMI S2 – Lignes directrices en matière d’environnement, de santé et de sécurité pour les équipements de fabrication de semi-conducteurs
SEMI F20 – Spécifications relatives aux équipements de distribution de gaz
NFPA 318 – Norme relative à la protection des installations de fabrication de semi-conducteurs
ISO 14644 – Salles blanches et environnements contrôlés associés
IEC 61508 – Sécurité fonctionnelle des systèmes électriques et électroniques
Certifications CE, UL et autres certifications régionales applicables
La conformité renforce non seulement la sécurité, mais simplifie également la qualification des équipements et leur acceptation par les clients.

Tendances émergentes dans la distribution de gaz pour le CVD
À mesure que les technologies des semi-conducteurs évoluent vers des nœuds de processus plus petits et des architectures de dispositifs plus complexes, les systèmes d’alimentation en gaz évoluent pour répondre à des exigences de plus en plus strictes.

Parmi les principales tendances, on peut citer :

Des systèmes de commutation de gaz entièrement automatisés pour éliminer toute intervention manuelle et minimiser les temps d’arrêt.
Des capteurs intelligents capables de surveiller en temps réel la pression, le débit, la température et la pureté du gaz.
La technologie du jumeau numérique pour simuler les performances du système, optimiser les plannings de maintenance et réduire les risques opérationnels.
Une maintenance prédictive basée sur l’IA qui identifie l’usure des composants avant que des défaillances ne surviennent.
Des plateformes modulaires d’alimentation en gaz permettant une extension rapide et une maintenance simplifiée.
Des matériaux avancés résistants à la corrosion pour la manipulation de gaz précurseurs hautement réactifs et corrosifs.
Une cybersécurité renforcée pour les systèmes de distribution de gaz connectés au réseau et intégrés dans des environnements de fabrication intelligents.
Ces innovations améliorent la stabilité des procédés, réduisent les coûts d’exploitation et favorisent la transition vers des sites de fabrication de semi-conducteurs entièrement automatisés.

Choisir le bon partenaire pour la distribution de précurseurs gazeux CVD
Le choix d’un fournisseur d’équipements expérimenté est tout aussi important que celui de la technologie de procédé appropriée. Un fournisseur fiable doit offrir :

Une expertise éprouvée dans les systèmes d’alimentation en gaz de qualité semi-conductrice.
Une ingénierie sur mesure adaptée aux processus CVD spécifiques et aux compositions chimiques des précurseurs.
Une fabrication de très haute pureté avec soudage orbital et tubulures électropolies.
Des panneaux de contrôle de pression intégrés, des armoires à gaz, des collecteurs de vannes et des solutions d’automatisation.
Des essais complets de réception en usine (FAT) et de réception sur site (SAT).
Une assistance technique mondiale, la disponibilité des pièces de rechange et la formation des opérateurs.
La conformité aux normes internationales de sécurité et de qualité.
S'associer à un fabricant compétent permet de garantir la fiabilité à long terme du système, une meilleure cohérence des procédés et un coût total de possession réduit.

Conclusion
L’alimentation en précurseurs gazeux pour le dépôt chimique en phase vapeur (CVD) est bien plus qu’un simple système de transport de gaz : il s’agit d’une infrastructure conçue avec précision qui influence directement la qualité du dépôt, l’efficacité de la production, la fiabilité des équipements et la sécurité sur le lieu de travail. Du choix de composants d’ultra-haute pureté et du contrôle précis de la pression à l’automatisation intelligente et à la maintenance préventive, chaque aspect du système d’alimentation contribue à la régularité des performances de fabrication des semi-conducteurs.

En suivant les meilleures pratiques, telles que l’utilisation de matériaux de haute pureté, la mise en œuvre de séquences de purge automatisées, le maintien d’un contrôle stable de la température, la surveillance continue des fuites et le respect des normes de sécurité internationales, les fabricants peuvent réduire considérablement les risques opérationnels tout en améliorant la répétabilité des procédés et le rendement des plaquettes.

Alors que la fabrication de semi-conducteurs continue d’évoluer vers une production plus intelligente, plus propre et plus automatisée, les systèmes avancés d’alimentation en précurseurs gazeux CVD resteront un pilier essentiel pour garantir une fabrication sûre, efficace et hautement performante des dispositifs électroniques de nouvelle génération.

Pour en savoir plus sur l’alimentation en précurseurs gazeux CVD : bonnes pratiques pour un fonctionnement sûr et efficace, rendez-vous sur le site de Jewellok à l’adresse https://www.jewellok.com/product-category/chemical-delivery-system/.
