Les meilleures vannes de gaz de laboratoire pour l'azote, l'oxygène et les gaz spéciaux

{{{sourceTextContent.subTitle}}}

Les meilleures vannes de gaz de laboratoire pour l'azote, l'oxygène et les gaz spéciaux

{{{sourceTextContent.description}}}

Les systèmes de gaz de laboratoire constituent la colonne vertébrale de la recherche scientifique moderne, de la production pharmaceutique, de la fabrication de semi-conducteurs, de la biotechnologie, des analyses et des laboratoires d'enseignement. Qu'il s'agisse de fournir de l'azote de haute pureté pour l'analyse LC-MS, de l'oxygène pour des expériences de combustion ou des gaz spéciaux pour l'étalonnage et les procédés de fabrication de semi-conducteurs, la fiabilité des vannes de gaz de laboratoire a un impact direct sur la sécurité, la pureté des gaz, l'efficacité opérationnelle et la précision des expériences.

Choisir les meilleures vannes de gaz de laboratoire ne se résume pas à sélectionner un simple dispositif d’arrêt. Cela nécessite de bien comprendre la compatibilité des gaz, les pressions nominales, les technologies d’étanchéité, le choix des matériaux, les normes de propreté et la conformité réglementaire. Des vannes de gaz de laboratoire de haute qualité garantissent un débit de gaz stable, préviennent la contamination, minimisent les risques de fuite et prolongent la durée de vie de l’ensemble du système de distribution de gaz.

Cet article passe en revue tout ce que les ingénieurs de laboratoire, les responsables d’installations, les fabricants d’équipements OEM et les distributeurs doivent savoir lors du choix de vannes de gaz de laboratoire pour l’azote, l’oxygène et les gaz spéciaux.

Pourquoi les vannes de gaz de laboratoire sont-elles importantes ?
Les systèmes d’alimentation en gaz de laboratoire acheminent les gaz depuis les bouteilles, les armoires à gaz ou les systèmes d’alimentation en vrac vers les instruments d’analyse et les équipements de recherche. Chaque point de raccordement présente des risques potentiels si des vannes inadaptées sont utilisées.

Les vannes de gaz de laboratoire haute performance offrent :

Une isolation sûre des alimentations en gaz
Une étanchéité parfaite
Une distribution de gaz de haute pureté
Un contrôle stable de la pression
Une longue durée de vie
Un entretien facile
Une coupure d’urgence fiable
Une faible génération de particules
Une compatibilité chimique
Conformité aux normes de sécurité des laboratoires
Des vannes de mauvaise qualité peuvent entraîner :

Des fuites de gaz
L’entrée d’air
Une contamination par l’humidité
Des erreurs expérimentales
Des temps d’arrêt des instruments
Une augmentation des coûts de maintenance
Des risques pour la sécurité
Pour les laboratoires manipulant des gaz spéciaux coûteux, même une fuite microscopique peut représenter des pertes opérationnelles substantielles.

Gaz couramment utilisés en laboratoire
Chaque gaz nécessite des matériaux de vanne et des technologies d’étanchéité spécifiques.

Azote (N₂)
L’azote est l’un des gaz les plus couramment utilisés en laboratoire.

Ses applications comprennent :

La purge des instruments
La préparation d’échantillons
La génération d’une atmosphère inerte
Les systèmes LC-MS
La chromatographie en phase gazeuse
Les boîtes à gants
Applications de séchage
Synthèse chimique
Les vannes à azote doivent présenter :

Une excellente étanchéité
Une résistance à la corrosion
Une durée de vie élevée
Un faible volume mort interne
Oxygène (O₂)
Les systèmes à oxygène nécessitent une attention particulière, car l’oxygène favorise la combustion.

Les applications typiques en laboratoire comprennent :

Analyse par combustion
Recherche médicale
Laboratoires environnementaux
Spectroscopie à flamme
Essais de matériaux
Les vannes à oxygène doivent présenter les caractéristiques suivantes :

Conception exempte d’oxygène
Fabrication sans huile
Matériaux d’étanchéité ininflammables
Procédures de nettoyage rigoureuses
Lubrifiants compatibles ou conception sans lubrifiant
L’utilisation de vannes industrielles ordinaires dans les systèmes à oxygène peut entraîner des risques de sécurité importants.

Gaz spéciaux
Les gaz spéciaux comprennent souvent :

L'hélium
L'hydrogène
L'argon
Le dioxyde de carbone
L'ammoniac
Le chlore
L'hexafluorure de soufre
Le silane
La phosphine
L'oxyde nitreux
Les mélanges de gaz d'étalonnage
Gaz d’ultra-haute pureté
Chaque gaz présente des exigences de compatibilité qui lui sont propres.

Certains gaz spéciaux sont :

Toxiques
Corrosifs
Pyrophoriques
Réactifs
Sensibles à l’humidité
Le choix de la vanne est donc crucial pour préserver la pureté du gaz et la sécurité de l’opérateur.

Types de vannes de gaz de laboratoire
Les différents systèmes de laboratoire nécessitent des conceptions de vannes différentes.

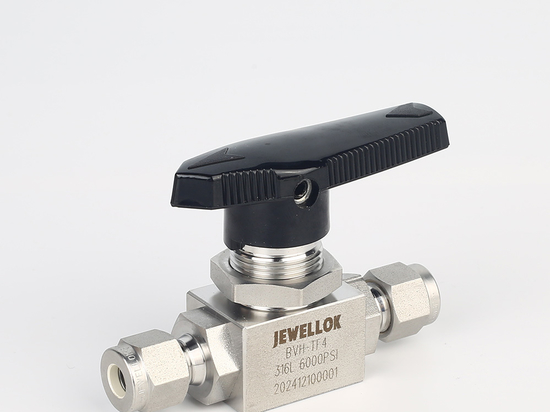

Vannes à bille
Les vannes à bille offrent :

Un fonctionnement par quart de tour
Une fermeture rapide
Une faible perte de charge
Une longue durée de vie
Un entretien simple
Idéales pour :

L'isolement de la conduite principale de gaz
Les collecteurs de gaz
Les panneaux de gaz de laboratoire
Les systèmes de distribution
Vannes à membrane
Les vannes à membrane sont largement utilisées dans les systèmes de gaz de haute pureté.

Leurs avantages comprennent :

Excellente étanchéité
Faible volume mort
Haute pureté
Génération minimale de particules
Options d’étanchéité métal sur métal
Fermeture étanche aux bulles
Applications courantes :

Laboratoires de semi-conducteurs
Laboratoires pharmaceutiques
Instruments d’analyse
Conduites de gaz d’ultra-haute pureté
Vannes à pointeau
Les vannes à pointeau permettent un réglage précis du débit.

Applications typiques :

Contrôle du débit
Étalonnage des instruments
Régulation de la pression
Systèmes d’échantillonnage
Bancs d’essai de laboratoire
Les vannes à pointeau sont idéales lorsqu’un débit de gaz précis est essentiel.

Clapets anti-retour
Les clapets anti-retour empêchent le reflux de gaz.

Leurs avantages comprennent :

Protection des équipements
Prévention de la contamination
Sécurité des bouteilles
Stabilité de la pression
Ces clapets sont souvent installés en aval des régulateurs.

Matériaux utilisés dans les vannes de gaz de laboratoire
Le choix des matériaux influe considérablement sur les performances des vannes.

Acier inoxydable 316L
Le matériau le plus couramment utilisé pour les systèmes de gaz de laboratoire.

Avantages :

Excellente résistance à la corrosion
Résilience mécanique élevée
Finition de surface lisse
Longue durée de vie
Compatible avec la plupart des gaz
Convient pour :

L'azote
L'oxygène
L'argon
L'hélium
Le dioxyde de carbone
Les gaz spéciaux
Laiton
Les vannes en laiton sont couramment utilisées pour les gaz de laboratoire courants.

Avantages :

Coût réduit
Bonne usinabilité
Performances fiables
Cependant, le laiton n’est généralement pas recommandé pour les applications de très haute pureté en raison des risques potentiels de contamination.

Acier inoxydable de haute pureté
Les systèmes de gaz de très haute pureté nécessitent souvent :

Des surfaces électropolies
De l’acier inoxydable à faible teneur en soufre
De l’acier inoxydable VIM-VAR
Une rugosité de surface inférieure à Ra 10 μin (0,25 μm)
Ces matériaux réduisent :

La génération de particules
L’adsorption d’humidité
La contamination des gaz
Technologies d’étanchéité des vannes
La prévention des fuites est essentielle.

Les matériaux d’étanchéité courants comprennent :

Le PTFE
Avantages :

Excellente résistance chimique
Faible frottement
Large plage de températures
Convient à de nombreux gaz de laboratoire.

Le PCTFE
Souvent utilisé pour :

Les gaz de haute pureté
Les gaz cryogéniques
Les systèmes de gaz spéciaux
Offre d’excellentes performances d’étanchéité.

La membrane métallique
Préféré pour :

Les laboratoires de semi-conducteurs
Les gaz d’ultra-haute pureté
Les gaz réactifs
Avantages :

Fuites extrêmement faibles
Longue durée de vie
Haute propreté
Caractéristiques clés à prendre en compte
Étanchéité
Les vannes de gaz de laboratoire de haute qualité doivent présenter des taux de fuite d’hélium aussi bas que :

1 × 10⁻⁹ atm·cc/sec

voire inférieurs pour les applications de qualité semi-conductrice.

Pression nominale
Les pressions nominales courantes sont les suivantes :

150 psi
300 psi
600 psi
1 000 psi
3 000 psi
6 000 psi
Choisissez toujours des vannes dont la pression nominale dépasse la pression de service maximale du système.

Plage de température
Températures de fonctionnement typiques :

-40 °C à +80 °C
-20 °C à +120 °C
Certaines applications spéciales peuvent nécessiter des modèles cryogéniques ou résistants aux hautes températures.

Coefficient de débit (Cv)
La valeur Cv détermine le débit.

Le choix d’un Cv approprié garantit :

Une pression stable
Une distribution efficace du gaz
Une perte de charge réduite
La propreté
Les vannes de haute pureté doivent être :

Dégraissées
Nettoyées à l’oxygène
Exemptes de particules
Exemptes d’humidité
Emballées individuellement dans des environnements propres
Applications en laboratoire
Laboratoires d’analyse
Les vannes à gaz sont utilisées pour :

La chromatographie en phase gazeuse (GC)
L’ICP-MS
La LC-MS
La FTIR
La spectroscopie d’absorption atomique
Un débit de gaz fiable améliore la précision des instruments.

Laboratoires pharmaceutiques
Les applications comprennent :

Le développement de médicaments
Les tests de stabilité
La fabrication stérile
La validation des procédés
Les vannes pour gaz de haute pureté contribuent au respect des BPF.

Recherche en biotechnologie
Les vannes pour gaz sont utilisées dans :

La culture cellulaire
La fermentation
Les chambres à atmosphère contrôlée
Les bioréacteurs
Un approvisionnement stable en gaz améliore la reproductibilité des recherches.

Laboratoires de semi-conducteurs
Les systèmes de gaz d’ultra-haute pureté nécessitent :

Des vannes en acier inoxydable électropoli
Des vannes à membrane métallique
Une contamination interne nulle
Des taux de fuite ultra-faibles
Ces vannes garantissent un traitement cohérent des plaquettes et des rendements de production élevés.

Considérations de sécurité
La sécurité en laboratoire doit toujours être une priorité.

Parmi les pratiques importantes, on peut citer :

Installer des vannes d’arrêt d’urgence.
Étiqueter clairement les conduites de gaz.
Effectuer des contrôles de fuites réguliers.
Utiliser des systèmes de détection de gaz lorsque cela est nécessaire.
Remplacer rapidement les joints usés des vannes.
Former le personnel aux procédures d’urgence.
Ne jamais utiliser de matériaux incompatibles avec les gaz réactifs.
Respecter les calendriers d’entretien du fabricant.
Pour les systèmes à oxygène, toutes les vannes et tous les composants doivent être exempts d’oxygène afin de minimiser les risques d’inflammation.

Meilleures pratiques de maintenance
La maintenance préventive prolonge la durée de vie des vannes et réduit les temps d’arrêt.

La maintenance recommandée comprend :

Inspection visuelle
Vérifier la présence de :

Corrosion
Dommages externes
Raccords desserrés
Usure des poignées
Contrôle d’étanchéité
Des contrôles d’étanchéité périodiques à l’hélium ou à l’aide de méthodes de détection de fuites homologuées permettent d’identifier les petites fuites avant qu’elles ne deviennent graves.

Essais de fonctionnement
Assurez-vous que les vannes :

S’ouvrent sans à-coups
Se ferment complètement
Conservent un couple de serrage adéquat
Fonctionnent sans grippage
Nettoyage
Évitez d’introduire des contaminants dans les systèmes à haute pureté.

N’utilisez que des méthodes de nettoyage homologuées et recommandées par le fabricant de vannes.

Choisir le bon fournisseur de vannes de gaz de laboratoire
Le choix d’un fournisseur fiable est tout aussi important que celui de la vanne elle-même.

Recherchez des fabricants proposant :

Une production certifiée ISO
Des matériaux en acier inoxydable de haute qualité
Un usinage CNC de précision
Un assemblage sous atmosphère d’oxygène
Une fabrication en salle blanche
Des tests d’étanchéité à l’hélium
Des essais de pression
La traçabilité des matériaux
Une assistance technique
Des services d’ingénierie sur mesure
Des capacités d’expédition à l’international
Les fournisseurs expérimentés peuvent également proposer des solutions complètes d’alimentation en gaz, comprenant des régulateurs, des collecteurs, des panneaux de contrôle de pression, des armoires à gaz et des systèmes de distribution de gaz sur mesure.

Tendances émergentes dans la technologie des vannes de gaz de laboratoire
À mesure que les laboratoires s’automatisent et s’appuient de plus en plus sur les données, la technologie des vannes de gaz continue d’évoluer.

Parmi les dernières innovations, on peut citer :

Des vannes intelligentes avec surveillance numérique
Le contrôle à distance des vannes via des protocoles de communication industriels
Des capteurs de pression et de débit intégrés
Une maintenance prédictive basée sur les cycles de fonctionnement
Ensembles de vannes modulaires compacts
Traitements de surface améliorés résistants à la corrosion
Technologie de membrane métallique à cycle ultra-élevé
Procédés de fabrication respectueux de l’environnement
Ces avancées aident les laboratoires à améliorer leur efficacité opérationnelle, à réduire leurs coûts de maintenance et à soutenir les initiatives de l’Industrie 4.0.

Les meilleurs raccords de gaz en acier inoxydable de haute pureté pour l’industrie pétrolière et gazière
Les meilleurs raccords de gaz en acier inoxydable de haute pureté pour l’industrie pétrolière et gazière
Conclusion
Les vannes de gaz de laboratoire jouent un rôle essentiel pour garantir une distribution de gaz sûre, fiable et exempte de contamination pour les applications à base d’azote, d’oxygène et de gaz spéciaux. Des laboratoires d’analyse et de recherche pharmaceutique aux installations biotechnologiques et à la fabrication de semi-conducteurs, le choix de la vanne appropriée influe directement sur les performances du système, la précision des expériences, la longévité des équipements et la sécurité sur le lieu de travail.

Lorsqu’ils évaluent les vannes de gaz de laboratoire, les ingénieurs doivent tenir compte de la compatibilité avec les gaz, du type de vanne, des matériaux de construction, de la technologie d’étanchéité, de la pression nominale, de l’étanchéité, des normes de propreté et de l’expertise du fournisseur. Les vannes à bille, vannes à membrane, vannes à pointeau et clapets anti-retour de haute qualité en acier inoxydable 316L, fabriqués sous un contrôle qualité rigoureux et dans des conditions de salle blanche, offrent des performances fiables dans les environnements de laboratoire exigeants.

À mesure que les technologies de laboratoire continuent de progresser, investir dans des vannes à gaz haut de gamme présentant des taux de fuite ultra-faibles, une construction de haute pureté et des capacités de surveillance intelligentes aidera les organisations à atteindre une plus grande fiabilité opérationnelle, la conformité réglementaire et des économies à long terme. Choisir un fabricant de confiance doté d’une expertise technique éprouvée garantit que les systèmes de gaz de laboratoire restent sûrs, efficaces et prêts à soutenir la prochaine génération d’innovations scientifiques.

Pour en savoir plus sur la manière dont l’industrie 4.0 transforme la surveillance et le contrôle des vannes de gaz corrosifs, rendez-vous sur le site de Jewellok à l’adresse https://www.jewellok.com/product-category/chemical-delivery-system/.
