Guide complet pour le choix des régulateurs de gaz spéciaux haute pression

Les régulateurs de gaz spéciaux haute pression sont des composants essentiels dans les secteurs où un contrôle précis du débit et de la pression des gaz est indispensable. Ces dispositifs garantissent une distribution sûre et efficace des gaz sous haute pression, prévenant ainsi les accidents et optimisant les performances dans des applications allant de la recherche en laboratoire à la fabrication industrielle. Pour choisir le régulateur adapté, il est nécessaire de bien comprendre les spécifications techniques, les facteurs de compatibilité et les normes de sécurité. Ce guide offre une vue d’ensemble complète destinée à aider les ingénieurs, les techniciens et les responsables des achats à prendre des décisions éclairées. À la fin de cette lecture, vous disposerez des connaissances nécessaires pour évaluer les différentes options en fonction de leurs performances, de leur durabilité et de leur rapport coût-efficacité.

Les gaz spéciaux, tels que ceux utilisés pour l’étalonnage, la production de semi-conducteurs ou les applications médicales, fonctionnent souvent à des pressions supérieures à 3 000 psi. Les régulateurs réduisent les pressions d’entrée provenant des bouteilles ou des canalisations à des niveaux de sortie utilisables tout en maintenant la stabilité. Un mauvais choix peut entraîner des fuites, une contamination ou des défaillances du système, ce qui souligne la nécessité d’une approche méthodique.

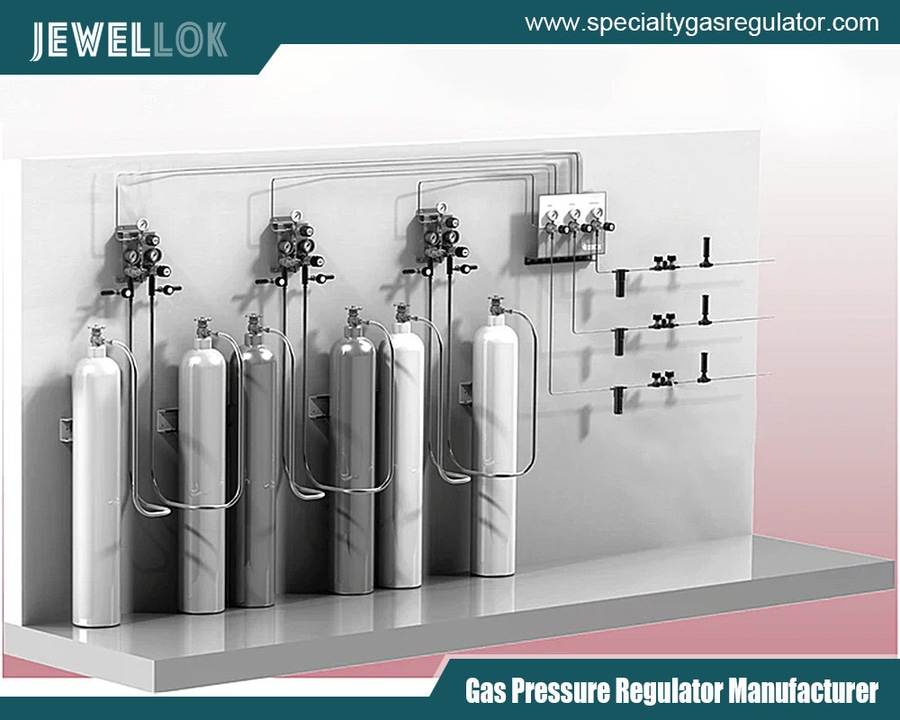

fabricants de régulateurs de gaz spéciaux haute pression
fabricants de régulateurs de gaz spéciaux haute pression
Comprendre les régulateurs de gaz spéciaux haute pression

À la base, les régulateurs haute pression se composent d’un corps, d’un chapeau, d’une membrane ou d’un piston, de ressorts et de soupapes. Le mécanisme fonctionne par équilibrage des forces : la pression d’entrée exerce une poussée sur un élément sensible (membrane ou piston), qui ajuste la soupape afin de maintenir la pression de sortie souhaitée. Pour les gaz spéciaux, les régulateurs doivent pouvoir traiter des substances corrosives, toxiques ou ultra-pures sans introduire d’impuretés.

Parmi les principales différences par rapport aux régulateurs standard, on note des pressions nominales plus élevées, souvent jusqu’à 6 000 psi ou plus, ainsi que l’utilisation de matériaux spécialisés pour résister aux réactions chimiques. Par exemple, les régulateurs destinés aux gaz inertes comme l’hélium diffèrent de ceux destinés aux gaz réactifs comme le chlore. Il est fondamental de bien comprendre les propriétés des gaz, telles que la viscosité, la densité et le caractère corrosif. La viscosité affecte la dynamique d’écoulement, tandis que la densité influence les calculs de perte de charge.

Les régulateurs sont classés par étages : à un seul étage pour les applications simples présentant des fluctuations de pression minimes, et à deux étages pour un contrôle précis lorsque la pression d’entrée varie considérablement. Les modèles à deux étages réduisent d’abord la pression à un niveau intermédiaire, puis l’ajustent avec précision, offrant ainsi une meilleure stabilité.

Types de régulateurs de gaz spéciaux haute pression

Plusieurs types répondent à des besoins variés :

1. Régulateurs réducteurs de pression : les plus courants, ils abaissent les pressions d’entrée élevées à des pressions de sortie plus basses. Idéaux pour les gaz en bouteille, ils sont équipés de boutons réglables pour le contrôle du point de consigne.

2. Régulateurs de contre-pression : ils maintiennent la pression en amont en évacuant l’excès de gaz. Utiles dans les applications de décharge ou lorsqu’une contre-pression constante est nécessaire, comme dans les systèmes de chromatographie.

3. Régulateurs à dôme : la pression est contrôlée via un dôme rempli de gaz pilote, offrant un réglage à distance et une grande précision. Ils sont adaptés aux situations de débit élevé et de haute pression dans les usines pétrochimiques.

4. Régulateurs à commande électronique : intégrant des capteurs et des actionneurs, ils offrent une précision numérique et une automatisation. Dans les usines de semi-conducteurs, ils garantissent des niveaux de pureté inférieurs au ppm.

5. Régulateurs de ligne : installés dans les canalisations pour une alimentation continue, ils gèrent des pertes de charge plus faibles mais doivent résister à une utilisation constante.

Chaque type comporte des variantes, telles que les régulateurs au point d’utilisation (POU) pour un contrôle localisé ou les systèmes montés sur panneau central pour plusieurs sorties.

Facteurs clés pour le choix d’un régulateur

Le choix d’un régulateur nécessite d’évaluer plusieurs paramètres afin de répondre aux exigences de l’application.

Plage de pression et régulation

Déterminez la pression d’entrée maximale (par exemple, pression de la bouteille jusqu’à 4 500 psi) et la plage de sortie requise (par exemple, 0-500 psi). Privilégiez les régulateurs offrant un large rapport de réglage pour plus de polyvalence. La chute de pression (ou « droop ») en cas d’augmentation du débit doit être minimale : visez une variation inférieure à 10 %. Pour les applications critiques, choisissez des modèles à faible hystérésis afin de garantir des performances reproductibles.

Exigences en matière de débit

La capacité de débit, mesurée en SCFM (pieds cubes standard par minute), doit correspondre aux besoins du système. Des régulateurs sous-dimensionnés provoquent un manque d’alimentation ; ceux qui sont surdimensionnés entraînent une instabilité. Utilisez les valeurs de Cv (coefficient de débit) indiquées dans les spécifications du fabricant pour calculer : Débit = Cv × √(ΔP × SG), où ΔP correspond à la chute de pression et SG à la densité. Pour les gaz spéciaux à haute pression, tenez compte des conditions de débit étranglé où la vitesse atteint celle du son.

Compatibilité des matériaux

Les matériaux permettent d’éviter la corrosion et la contamination. Le laiton convient aux gaz non corrosifs comme l’azote, tandis que l’acier inoxydable (nuance 316L) est préférable pour les gaz corrosifs comme le sulfure d’hydrogène. Les élastomères utilisés dans les joints (par exemple, le Viton pour les hydrocarbures, l’EPDM pour les fluides à base d’eau) doivent résister à la dégradation. Pour une pureté ultra-élevée, les surfaces électropolies minimisent le dégagement de particules.

Les tableaux de compatibilité des gaz issus de normes telles que celles de la CGA (Compressed Gas Association) guident le choix. Évitez les associations incompatibles, telles que l’aluminium avec les alcalis, qui peuvent entraîner une fragilisation.

Caractéristiques de sécurité

La sécurité est primordiale. Des soupapes de décharge intégrées protègent contre la surpression, tandis que les disques de rupture se brisent à des pressions prédéfinies. Des manomètres dotés de verres incassables permettent de surveiller les mesures. Pour les gaz toxiques, des systèmes de purge captifs acheminent les effluents en toute sécurité. Des certifications telles que ASME, PED ou ATEX garantissent la conformité aux directives relatives aux récipients sous pression.

Envisagez des conceptions à sécurité intégrée : des modèles à piston pour les hautes pressions (moins sujets aux défaillances de membrane) et des dispositifs d’ancrage pour les zones sismiques.

Facteurs environnementaux et opérationnels

La température ambiante influe sur les performances : les régulateurs pour gaz cryogéniques nécessitent des réchauffeurs pour empêcher le givrage. La résistance aux vibrations est cruciale dans les applications mobiles. La facilité d’entretien, comme les conceptions modulaires permettant un remplacement rapide des pièces, réduit les temps d’arrêt.

Les considérations de coût incluent le prix d’achat par rapport aux dépenses sur le cycle de vie. Les modèles haut de gamme présentant un MTBF (temps moyen entre deux pannes) plus long peuvent justifier un surcoût.

Applications des régulateurs de gaz spéciaux haute pression

Ces régulateurs sont utilisés dans divers secteurs :

– Laboratoires et recherche : pour la chromatographie en phase gazeuse, afin de garantir des mélanges précis de gaz vecteurs tels que l’hélium.

– Fabrication de semi-conducteurs : distribution de dopants tels que l’arsine à des pressions pouvant atteindre 3 000 psi avec une pureté supérieure à 99,999 %.

– Médical et pharmaceutique : régulation de l’oxygène ou du protoxyde d’azote dans les systèmes d’anesthésie, avec des matériaux conformes aux normes de la FDA.

– Procédés industriels : dans le soudage, contrôle du débit d’argon ; dans le secteur pétrolier et gazier, gestion de l’hydrogène pour l’hydrocraquage.

– Aérospatiale : manipulation de propergols tels que l’hydrazine dans les bancs d’essai.

Des études de cas illustrent ces choix : une entreprise de biotechnologie a opté pour des régulateurs à deux étages en acier inoxydable pour l’incubation au CO₂, réduisant ainsi la variabilité de 50 %.

Maintenance et dépannage

Une maintenance régulière prolonge la durée de vie. Vérifiez l’absence de fuites à l’aide de solutions savonneuses ou de détecteurs électroniques. Nettoyez les pièces internes avec des solvants homologués pour éliminer les contaminants. Étalonnez les manomètres chaque année.

Problèmes courants :

– Fluage : augmentation progressive de la pression due à l’usure des sièges — remplacez les sièges.

– Vibrations : oscillation de la vanne due à un dimensionnement incorrect — ajustez ou redimensionnez.

– Gel : dans les environnements humides, utilisez des gaz secs ou des dispositifs de chauffage.

Suivez les consignes du fabricant pour le démontage, en respectant les couples de serrage spécifiés afin d’éviter tout dommage.

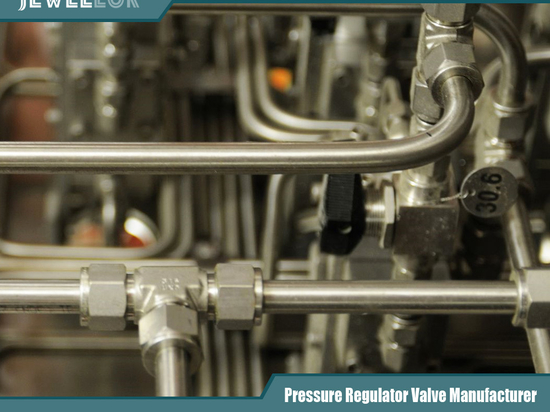

Fabricants de régulateurs de gaz spéciaux haute pression
Fabricants de régulateurs de gaz spéciaux haute pression
Conclusion

Le choix de régulateurs de gaz spéciaux haute pression exige un équilibre entre connaissances techniques et sens pratique. En évaluant la pression, le débit, les matériaux, la sécurité et les spécificités de l’application, vous pouvez choisir des dispositifs qui améliorent l’efficacité et la sécurité. Consultez des experts ou utilisez un logiciel de sélection pour les besoins complexes. En fin de compte, le régulateur adapté ne se contente pas de répondre aux exigences actuelles, mais anticipe également les besoins futurs, garantissant ainsi un fonctionnement fiable dans des environnements à haut risque.
