Introduction
Dans le contexte actuel de la fabrication de haute technologie, le contrôle de précision des fluides et des gaz est devenu l’un des facteurs les plus déterminants pour l’efficacité de la production, la qualité des produits et la sécurité opérationnelle. Des secteurs tels que la fabrication de semi-conducteurs, l’industrie pharmaceutique, la biotechnologie, la recherche en laboratoire, les produits chimiques de spécialité, l’énergie hydrogène et la distribution de gaz industriels exigent une régulation ultra-précise du débit dans des conditions d’exploitation exigeantes.

Parmi tous les composants de régulation de débit, la vanne à pointeau joue un rôle essentiel en assurant un réglage précis du débit, une étanchéité parfaite et une coupure fiable des gaz et des liquides. Qu’elles soient installées dans des systèmes d’alimentation en gaz d’ultra-haute pureté (UHP), des armoires à gaz, des panneaux de régulation de pression, des instruments d’analyse ou des systèmes de distribution de produits chimiques, les vannes à pointeau de haute qualité contribuent à garantir la stabilité des performances des procédés tout en minimisant les risques de contamination.

En tant que fabricant leader de vannes à pointeau, nous sommes spécialisés dans la conception et la production de vannes à pointeau en acier inoxydable hautes performances, conçues pour des applications de qualité semi-conductrice ainsi que pour les systèmes de gaz industriels à travers le monde. Nos vannes allient une technologie de fabrication de pointe, un usinage de précision et un contrôle qualité rigoureux afin d’offrir une fiabilité exceptionnelle dans les environnements les plus exigeants.

Ce guide explore la conception, les caractéristiques, les applications, les matériaux et les critères de sélection des vannes à pointeau, tout en expliquant pourquoi le choix du bon fabricant est essentiel pour garantir les performances à long terme du système.

Qu’est-ce qu’une vanne à pointeau ?
Une vanne à pointeau est une vanne de régulation de débit de précision, dotée d’une tige longue et effilée en forme d’aiguille qui s’emboîte dans un siège correspondant. Lorsque la poignée tourne, le pointeau se rapproche ou s’éloigne progressivement du siège de la vanne, permettant ainsi une régulation extrêmement précise du débit de gaz ou de liquide.

Contrairement aux vannes à bille, principalement utilisées pour un fonctionnement tout ou rien, les vannes à pointeau permettent un réglage fin du débit, ce qui les rend idéales pour les applications nécessitant une réduction de pression contrôlée, un étalonnage, un échantillonnage, une purge ou une instrumentation.

En raison de leur précision, les vannes à pointeau sont largement utilisées dans :

Les systèmes d’alimentation en gaz pour la fabrication de semi-conducteurs
Les panneaux de gaz de haute pureté
L’instrumentation analytique
Systèmes de gaz de laboratoire
Équipements de contrôle des procédés
Régulateurs de pression
Collecteurs de gaz
Systèmes hydrauliques
Systèmes pneumatiques
Équipements de traitement chimique
Pourquoi les vannes à pointeau sont-elles essentielles dans la fabrication des semi-conducteurs ?
La fabrication moderne de semi-conducteurs exige des niveaux de contamination mesurés en parties par milliard (ppb) voire en parties par trillion (ppt). Chaque composant du système d’alimentation en gaz doit garantir une propreté exceptionnelle tout en empêchant les fuites.

Les vannes à pointeau sont couramment installées dans :

Les systèmes de distribution de gaz en vrac
Les armoires à gaz
Les boîtiers de collecteurs de vannes (VMB)
Les panneaux de collecteurs de vannes (VMP)
Les panneaux de contrôle des gaz de procédé
Les systèmes de gaz de purge
Les systèmes d’alimentation en produits chimiques
Les armoires à gaz spéciaux
Systèmes d’alimentation en gaz ALD
Équipements de procédés CVD
Systèmes de gravure
Fours de diffusion
Ces systèmes acheminent des gaz coûteux et extrêmement sensibles, notamment :

L’azote (N₂)
L’argon (Ar)
L’hélium (He)
L’hydrogène (H₂)
L’oxygène (O₂)
Le silane (SiH₄)
L’ammoniac (NH₃)
Le chlore (Cl₂)
Le chlorure d’hydrogène (HCl)
Le trichlorure de bore (BCl₃)
L’hexafluorure de soufre (SF₆)
Hexafluorure de tungstène (WF₆)
Toute fuite ou contamination peut entraîner :

Des défauts sur les plaquettes
Des temps d’arrêt des équipements
Une perte de rendement
Des risques pour la sécurité
Une interruption de la production
Par conséquent, les vannes à pointeau de qualité semi-conductrice doivent présenter les caractéristiques suivantes :

Des fuites ultra-faibles
Des surfaces internes de haute pureté
Une excellente résistance à la corrosion
Une performance de pression stable
Une longue durée de vie
Un fonctionnement sans particules
Caractéristiques clés des vannes à pointeau de haute qualité
Contrôle précis du débit
La conception conique de la tige permet un réglage extrêmement fin du débit par rapport aux vannes d’arrêt standard.

Cette précision est particulièrement précieuse dans l’instrumentation analytique, les systèmes d’étalonnage et le contrôle des gaz pour semi-conducteurs, où même de légères variations de débit peuvent affecter la stabilité du processus.

Étanchéité parfaite
Les vannes à pointeau haut de gamme utilisent des sièges de vanne usinés avec précision et des technologies d’étanchéité de tige hautement performantes pour offrir une étanchéité exceptionnelle.

Les vannes de haute qualité peuvent offrir des taux de fuite d’hélium aussi bas que :

≤ 1 × 10⁻⁹ cc standard/sec

Ce niveau d’étanchéité est essentiel pour les gaz toxiques, corrosifs, inflammables et de très haute pureté.

Capacité haute pression
Les vannes à pointeau industrielles sont conçues pour des applications à haute pression exigeantes.

Les pressions nominales typiques sont les suivantes :

3 000 psi
6 000 psi
10 000 psi
15 000 psi
Des modèles spéciaux sont disponibles pour des pressions encore plus élevées, en fonction des exigences du système.

Couple de manœuvre fluide
Les filetages de précision et la géométrie optimisée de la tige garantissent :

Une manœuvre aisée
Un réglage stable
Une usure réduite
Une durée de vie prolongée
Les opérateurs peuvent obtenir un contrôle répétable du débit sans avoir à exercer une force excessive.

Excellente résistance à la corrosion
Les gaz industriels contiennent souvent des produits chimiques corrosifs.

Les fluides compatibles typiques comprennent :

L'acide chlorhydrique gazeux
Le chlore
L'ammoniac
Sulfure d’hydrogène
Oxyde nitrique
Gaz électroniques spécialisés
L’utilisation de matériaux résistants à la corrosion prolonge considérablement la durée de vie de la vanne.

Matériaux utilisés dans les vannes à pointeau pour semi-conducteurs
Le choix des matériaux influence directement les performances, la propreté et la durabilité de la vanne.

Acier inoxydable 316L
Le matériau le plus largement utilisé pour les applications dans le domaine des semi-conducteurs.

Ses avantages sont les suivants :

Excellente résistance à la corrosion
Faible teneur en soufre
Haute résistance mécanique
Soudabilité supérieure
Excellente aptitude au polissage
L’acier inoxydable 316L électropoli offre une propreté exceptionnelle pour les systèmes de gaz UHP.

Acier inoxydable 316L VAR
L’acier inoxydable refondu sous arc sous vide (VAR) offre :

Une plus grande pureté du matériau
Un meilleur contrôle des inclusions
Des propriétés mécaniques améliorées
Une résistance à la corrosion renforcée
Convient à la distribution critique de gaz dans l’industrie des semi-conducteurs.

Acier inoxydable 316L VIM-VAR
La fusion par induction sous vide combinée à la refusion à l’arc sous vide permet d’obtenir l’acier inoxydable le plus pur qui soit.

Ses avantages comprennent :

Une très faible teneur en inclusions
Une résistance exceptionnelle à la corrosion
Une résistance à la fatigue supérieure
Une propreté exceptionnelle
Préféré pour les usines de fabrication de semi-conducteurs de pointe.

Hastelloy
Pour les environnements chimiques hautement corrosifs, l’Hastelloy offre une résistance exceptionnelle contre :

Les chlorures
Les acides forts
Les produits chimiques oxydants
des agents réducteurs
Idéal pour les traitements chimiques et les gaz spéciaux agressifs.

Types de vannes à pointeau
Les principaux fabricants proposent de multiples configurations de vannes.

Vanne à pointeau à configuration droite
La conception la plus courante.

Convient pour :

La distribution générale de gaz
L’instrumentation
Les panneaux de pression
Vanne à pointeau coudée
Modifie la direction du débit de 90 degrés tout en réduisant la complexité de la tuyauterie.

Applications :

Panneaux de gaz compacts
Châssis d’équipements
Installations de laboratoire
Vanne à pointeau multiport
Offre plusieurs raccords d’entrée et de sortie.

Idéale pour :

Les systèmes d’échantillonnage
Les systèmes d’analyse
Les équipements d’étalonnage
Vanne à pointeau haute pression
Conçue pour les systèmes hydrauliques et les réseaux de gaz industriels fonctionnant sous des pressions extrêmement élevées.

Vanne à pointeau à soufflet
Assure une étanchéité parfaite à l’atmosphère en éliminant les joints dynamiques de tige.

Recommandée pour :

Les gaz toxiques
Les gaz pyrophoriques
Les gaz spéciaux pour semi-conducteurs
Les procédés de très haute pureté
Applications dans de nombreux secteurs
Bien que la fabrication de semi-conducteurs représente l’une des applications les plus exigeantes, les vannes à pointeau de précision sont largement utilisées dans de nombreux secteurs.

Industrie des semi-conducteurs
Les applications comprennent :

La fabrication de plaquettes
Distribution de gaz de procédé
Alimentation en gaz des salles blanches
Systèmes de gaz en vrac
Modules de distribution de produits chimiques
Systèmes de gaz industriels
Les vannes à pointeau régulent des gaz tels que :

L’oxygène
L’azote
L’hydrogène
L’hélium
Le dioxyde de carbone
L’air comprimé
Les installations courantes comprennent :

Les collecteurs de bouteilles
Postes de réduction de pression
Systèmes de mélange de gaz
Systèmes de laboratoire
Utilisées dans :

La chromatographie en phase gazeuse
La spectrométrie de masse
Les équipements d’étalonnage
Les instruments d’analyse
Industrie pharmaceutique
Les vannes à pointeau contrôlent les gaz de procédé purs utilisés lors de la fabrication pharmaceutique tout en garantissant un fonctionnement exempt de contamination.

Industrie pétrochimique
Une régulation fiable du débit permet de prendre en charge :

Les systèmes d’échantillonnage
L’air d’instrumentation
Les analyseurs de processus
La surveillance de la pression
Énergie de l’hydrogène
Les systèmes à hydrogène nécessitent des vannes offrant d’excellentes performances d’étanchéité, car les molécules d’hydrogène pénètrent facilement les matériaux d’étanchéité de qualité inférieure.

Les vannes à pointeau de précision assurent une régulation sûre du débit d’hydrogène pour :

Les systèmes de piles à combustible
Production d’hydrogène
Stockage d’hydrogène
Stations de ravitaillement
Processus de fabrication des vannes à pointeau haut de gamme
Les principaux fabricants mettent en œuvre un contrôle qualité rigoureux tout au long de la production.

Le processus de fabrication type comprend :

Certification des matériaux
Chaque lot d’acier inoxydable fait l’objet d’une vérification des matériaux afin de garantir que la composition chimique et les propriétés mécaniques sont conformes aux normes internationales.

Usinage de précision CNC
Des centres d’usinage CNC de pointe produisent :

Tiges de précision
Corps de vannes
Sièges
Filetages
avec des tolérances de l’ordre du micron.

Traitement de surface
Les passages d’écoulement internes font l’objet :

D’un polissage mécanique
D’un électropolissage
D’une passivation
Nettoyage par ultrasons
Ces procédés minimisent la génération de particules tout en améliorant la résistance à la corrosion.

Assemblage en salle blanche
Les vannes pour semi-conducteurs sont assemblées dans des environnements contrôlés et stériles afin d’éviter toute contamination.

Tests d’étanchéité
Chaque vanne est soumise à :

Un test d’étanchéité à l’hélium
Un test de pression
Un test fonctionnel
Un test d’étanchéité des sièges
avant expédition.

Normes de qualité
Un fabricant professionnel de vannes à pointeau doit se conformer aux normes internationalement reconnues.

Les certifications courantes comprennent :

ISO 9001
CE
RoHS
PED
Normes SEMI
Spécifications des matériaux ASTM
De nombreux clients du secteur des semi-conducteurs exigent également une traçabilité complète des matériaux et des rapports d’inspection.

Comment choisir le bon fabricant de vannes à pointeau
Le choix du bon fournisseur ne se résume pas à une simple comparaison des prix. La fiabilité à long terme, l’expertise technique et les capacités de fabrication sont tout aussi importantes.

Tenez compte des facteurs suivants :

Expérience en matière de fabrication
Recherchez des fabricants disposant d’une vaste expérience dans les applications liées aux semi-conducteurs et aux gaz industriels.

Des années d’expertise se traduisent souvent par une meilleure homogénéité des produits et un meilleur soutien technique.

Qualité des matériaux
Assurez-vous que le fabricant utilise des matériaux en acier inoxydable certifiés, adaptés aux environnements de très haute pureté.

Fabrication de précision
Un équipement d’usinage CNC haut de gamme garantit des dimensions précises et des performances répétables des vannes.

Capacités d’essai
Chaque vanne doit être soumise à des essais complets de pression, d’étanchéité et de fonctionnement avant sa livraison.

Assistance technique
Des ingénieurs expérimentés peuvent recommander des configurations de vannes adaptées en fonction :

de la pression
de la température
de la compatibilité avec les fluides
du type de raccordement
des exigences de débit
Fabrication sur mesure
Nos capacités OEM et ODM permettent aux clients d’obtenir des vannes adaptées à des applications spécifiques.

Les options personnalisées comprennent :

Configurations des orifices
Raccords d’extrémité
Finition de surface
Pression de service
Conception de la poignée
Montage sur panneau
Pourquoi choisir nos vannes à pointeau ?
En tant que fabricant de confiance spécialisé dans les composants de contrôle de fluides de précision, nous fournissons des vannes à pointeau hautes performances conçues pour les systèmes de semi-conducteurs, de laboratoire et de gaz industriels dans le monde entier.

Nos atouts comprennent :

Construction en acier inoxydable 316L de qualité semi-conductrice
Usinage CNC de précision avec des tolérances serrées
Performances ultra-faibles en matière de fuites d’hélium
Technologie d’étanchéité « bubble-tight »
Surfaces internes électropolies pour les applications UHP
Capacité haute pression jusqu’à 10 000 psi et au-delà
Large gamme de raccords d’extrémité, notamment des raccords pour tubes, NPT, BSPT, VCR® et des raccords à compression
Assemblage et conditionnement en salle blanche
Traçabilité complète des matériaux
Services de fabrication OEM et sur mesure
Livraison rapide dans le monde entier
Assistance technique professionnelle
Que vous construisiez une armoire à gaz pour semi-conducteurs, un panneau de gaz de laboratoire, un système de ravitaillement en hydrogène ou un réseau de distribution de gaz industriel, nos vannes à pointeau de précision offrent les performances, la fiabilité et la sécurité exigées par votre application.

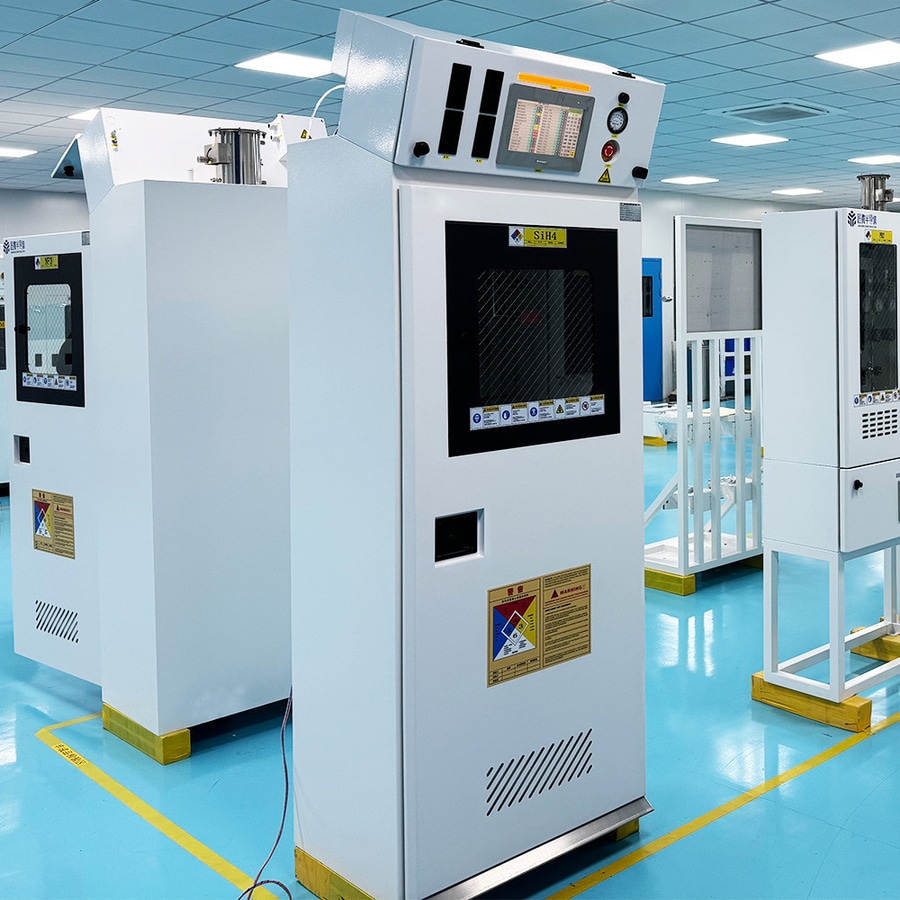

Fabricant et fournisseur de systèmes de distribution de gaz et de produits chimiques ultra-hauts de pureté (UHP)
Fabricant et fournisseur de systèmes de distribution de gaz et de produits chimiques d’ultra-haute pureté (UHP)
Conclusion
Les vannes à pointeau sont des composants indispensables dans la fabrication moderne de semi-conducteurs et les systèmes de gaz industriels, où une régulation précise du débit, un fonctionnement sans fuite et une durabilité à long terme sont essentiels. De la distribution de gaz d’ultra-haute pureté à l’énergie hydrogène, en passant par l’industrie pharmaceutique, les laboratoires et le traitement chimique, le choix d’une vanne à pointeau adaptée a un impact direct sur la sécurité du système, la stabilité des procédés et l’efficacité opérationnelle.

S’associer à un fabricant leader de vannes à pointeau garantit l’accès à une ingénierie de pointe, à des matériaux haut de gamme, à un contrôle qualité rigoureux et à des solutions sur mesure adaptées à votre application. Des vannes à pointeau de haute qualité permettent non seulement de réduire les coûts de maintenance et de minimiser les temps d’arrêt, mais elles favorisent également des procédés plus propres et des rendements de production plus élevés.

Alors que les industries exigent sans cesse davantage de précision, une pureté accrue et des normes de sécurité renforcées, investir dans des vannes à pointeau conçues par des experts constitue une décision stratégique qui apporte une valeur ajoutée à long terme. Que votre projet concerne des usines de semi-conducteurs, des panneaux de gaz spéciaux, des systèmes de régulation de pression ou la distribution de gaz industriels, le choix d’un partenaire de fabrication de confiance vous apporte l’assurance et les performances nécessaires pour relever les défis des applications les plus avancées d’aujourd’hui.

Pour en savoir plus sur le premier fabricant de vannes à pointeau destinées aux applications dans le domaine des semi-conducteurs et des gaz industriels, rendez-vous sur le site de Jewellok à l'adresse https://www.jewellok.com/product-category/chemical-delivery-system/.
