Introduction
À mesure que les secteurs de la fabrication de semi-conducteurs, de la biotechnologie, de l’industrie pharmaceutique, de l’énergie hydrogène, des produits chimiques de spécialité et des laboratoires de recherche de pointe continuent d’évoluer, la demande en systèmes d’alimentation en gaz ultra-propres et hautement fiables n’a jamais été aussi forte. Même une contamination microscopique ou une pression de gaz instable peut réduire le rendement des produits, endommager des équipements sensibles ou compromettre la sécurité de la production. Par conséquent, les panneaux de régulation de pression OEM, équipés de régulateurs et de vannes pour gaz de haute pureté, sont devenus un élément indispensable des systèmes modernes de distribution de gaz.

Ces ensembles techniques assurent une régulation précise de la pression, une isolation sûre des gaz, une étanchéité parfaite et une distribution de gaz exempte de contamination pour les gaz de procédé de haute pureté et dangereux. Conçus spécifiquement pour les équipementiers (OEM), ces panneaux peuvent être intégrés dans des outils pour semi-conducteurs, des armoires à gaz, des systèmes de distribution de produits chimiques, des instruments d’analyse, des équipements laser et des systèmes d’automatisation industrielle.

Cet article présente les principes de conception, les composants essentiels, les matériaux, les normes de fabrication, les applications, les options de personnalisation et les tendances futures des panneaux de contrôle de pression OEM destinés aux systèmes de gaz de haute pureté.

Régulateur à un étage de très haute pureté de qualité semi-conductrice
Régulateur à un étage de très haute pureté de qualité semi-conductrice
Que sont les panneaux de contrôle de pression OEM ?

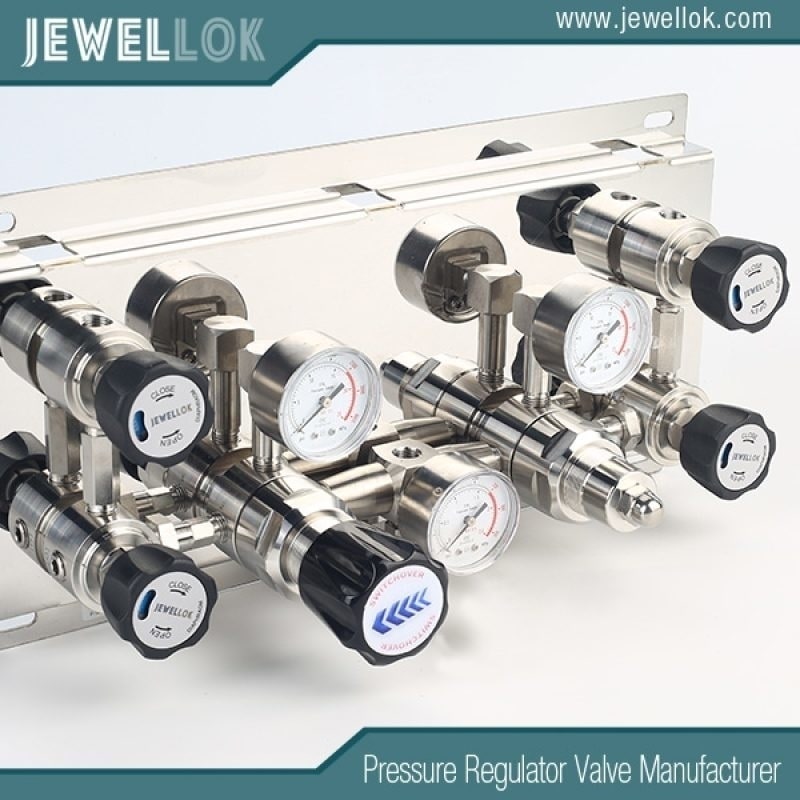

Un panneau de régulation de pression OEM est un module de contrôle des gaz assemblé en usine, conçu pour réguler, surveiller et distribuer les gaz de procédé provenant de bouteilles à haute pression ou d’approvisionnements en gaz en vrac vers les équipements en aval.

Au lieu d’acheter séparément des régulateurs, des vannes, des manomètres, des raccords et des tuyauteries, les fabricants d’équipements reçoivent un panneau de gaz entièrement intégré et testé, prêt à être installé.

Les fonctions typiques comprennent :

Réduction de la pression du gaz
Régulation stable de la pression
Isolation du gaz
Commutation des gaz
Purge
Évacuation
Contrôle du débit
Prévention des fuites
Surveillance du processus
Coupure d’urgence
Les panneaux OEM réduisent considérablement le temps d’installation tout en améliorant la fiabilité, la cohérence et la sécurité du système.

Pourquoi le contrôle des gaz de haute pureté est-il essentiel ?
De nombreux gaz industriels sont utilisés dans des environnements où les niveaux de contamination doivent être mesurés en parties par milliard (ppb) voire en parties par trillion (ppt).

En voici quelques exemples :

Azote (N₂)
Argon (Ar)
Hélium (He)
Hydrogène (H₂)
Oxygène (O₂)
Silane (SiH₄)
Ammoniac (NH₃)
Chlore (Cl₂)
Chlorure d’hydrogène (HCl)
Trichlorure de bore (BCl₃)
Hexafluorure de tungstène (WF₆)
Ces gaz sont largement utilisés pour :

La fabrication de plaquettes de semi-conducteurs
Le dépôt de couches minces
La gravure
L’implantation ionique
La photolithographie
Les équipements médicaux
La production pharmaceutique
Les laboratoires de recherche
Toute contamination introduite par des régulateurs ou des vannes de mauvaise qualité peut entraîner :

La génération de particules
Une contamination par l’humidité
Une contamination par l’oxygène
La corrosion
Une pression de processus instable
Des défauts sur les produits
Une durée de vie réduite des équipements
Par conséquent, chaque composant à l’intérieur d’un panneau de régulation de pression doit être spécialement conçu pour des applications de très haute pureté.

Principaux composants d’un panneau de régulation de pression OEM
Un panneau de régulation de pression complet comprend généralement plusieurs composants de haute précision fonctionnant de concert.

Régulateurs de pression haute pureté
Le régulateur est le cœur du système de régulation de pression.

Son rôle est de réduire la pression élevée de la bouteille pour obtenir une pression de service stable en aval.

Ses principales caractéristiques sont les suivantes :

Grande stabilité de la pression
Faible chute de pression
Faible volume interne
Construction à membrane métallique
Surfaces internes électropolies
Espace mort minimal
Faible taux de fuite
Les régulateurs à deux étages sont souvent privilégiés car ils maintiennent une pression de sortie plus constante même lorsque la pression de la bouteille diminue.

Vannes à membrane haute pureté
Les vannes à membrane assurent une fermeture fiable tout en empêchant la contamination.

Par rapport aux vannes à bille classiques, les vannes à membrane offrent :

Une étanchéité métal sur métal
Un volume mort nul
Un fonctionnement exempt de particules
Un faible taux de fuite
Une excellente durée de vie
Une haute résistance à la corrosion
Elles sont largement utilisées dans les systèmes d’alimentation en gaz pour semi-conducteurs.

Manomètres et transmetteurs de pression
Les dispositifs de surveillance de la pression fournissent des informations en temps réel sur le système.

Les panneaux OEM modernes intègrent souvent :

Des manomètres analogiques
Des transmetteurs de pression numériques
Des capteurs de pression électroniques
Une capacité de surveillance à distance
Ces dispositifs améliorent le contrôle des processus et la maintenance prédictive.

Tubes en acier inoxydable
La plupart des panneaux de gaz de haute pureté utilisent des tubes en acier inoxydable sans soudure.

Les spécifications types comprennent :

Acier inoxydable 316L
Faible teneur en soufre
Intérieur électropoli
Haute résistance à la corrosion
Compatibilité avec le soudage orbital
Ces tubes préservent la pureté du gaz tout en minimisant la génération de particules.

Raccords pour tubes de haute pureté
Les raccords étanches garantissent des raccordements de gaz fiables.

Les raccords haut de gamme présentent les caractéristiques suivantes :

Conception à double virole
Usinage de précision
Haute résistance aux vibrations
Excellente étanchéité à la pression
Installation reproductible
Filtres
Les filtres en ligne éliminent les particules microscopiques avant que le gaz n’atteigne le processus.

Les grades de filtration courants sont les suivants :

0,003 μm
0,01 μm
0,1 μm
Ces filtres réduisent considérablement les risques de contamination.

Matériaux utilisés dans les panneaux sous pression haute pureté
Le choix des matériaux influe directement sur la résistance à la corrosion, la propreté et la durée de vie.

Les matériaux courants comprennent :

Acier inoxydable 316L
La norme industrielle pour la plupart des systèmes de gaz destinés à l’industrie des semi-conducteurs.

Avantages :

Excellente résistance à la corrosion
Faible teneur en soufre
Haute soudabilité
Faible dégazage
Compatibilité avec l’électropolissage
Hastelloy
Utilisé pour les gaz corrosifs agressifs.

Convient pour :

Le chlore
Le chlorure d’hydrogène
Les composés fluorés
Les gaz acides
Les alliages de nickel
Choisis pour les environnements chimiques extrêmement corrosifs où l’acier inoxydable peut ne pas offrir une protection suffisante.

Composants en PCTFE et PTFE
Utilisés comme matériaux de siège pour des modèles de vannes spécifiques en raison de leur compatibilité chimique exceptionnelle.

Exigences en matière de traitement de surface
La finition de surface est l’un des indicateurs de qualité les plus importants.

Rugosité de surface interne typique :

Ra 25 μin
Ra 15 μin
Ra 10 μin
L’électropolissage offre :

Une génération de particules réduite
Une meilleure résistance à la corrosion
Une adsorption d’humidité réduite
Un nettoyage plus facile
Une meilleure pureté des gaz
Les panneaux sont généralement nettoyés selon des procédures de nettoyage de qualité semi-conductrice avant leur conditionnement.

Technologie de soudage
La plupart des panneaux de haute pureté sont soudés par soudage orbital automatique.

Parmi les avantages, on peut citer :

Une pénétration de soudure homogène
Une contamination minimale
Une excellente répétabilité
Une résistance mécanique élevée
Des raccords étanches
Chaque soudure est inspectée avant expédition.

Tests d’étanchéité et assurance qualité
Chaque panneau de contrôle de pression OEM est soumis à des tests rigoureux.

Les essais types comprennent :

Essais de fuite à l’hélium
Les taux de fuite peuvent atteindre :

1 × 10⁻⁹ atm·cc/sec
1 × 10⁻¹⁰ atm·cc/sec
Ces taux de fuite extrêmement faibles garantissent l’intégrité du système.

Essais de pression
L’ensemble est testé à une pression supérieure à sa pression de service afin de vérifier la sécurité structurelle.

Essais fonctionnels
Les ingénieurs vérifient :

La précision du régulateur
Le fonctionnement des vannes
La stabilité de la pression
La séquence de purge
Le sens du débit
L’étalonnage des capteurs
Vérification de la propreté
Les panneaux sont inspectés pour détecter :

La contamination par des particules
Les résidus d’hydrocarbures
L’humidité
Propreté interne
Panneaux de pression à un étage vs à deux étages
Panneaux à un étage
Avantages :

Coût réduit
Conception simple
Taille compacte
Convient pour :

Systèmes de laboratoire
Applications industrielles non critiques
Gaz de service
Panneaux à deux étages
Avantages :

Stabilité de pression supérieure
Meilleure régularité du débit
Effet réduit de la pression d’alimentation
Meilleure répétabilité du processus
Recommandés pour :

La fabrication de semi-conducteurs
Les instruments d’analyse
Les laboratoires de recherche
La fabrication de haute précision
Options de conception OEM sur mesure
Les clients OEM ont souvent besoin de solutions sur mesure.

Les options courantes comprennent :

Types de gaz
Les panneaux peuvent être conçus pour :

Gaz inertes
Oxydants
Gaz toxiques
Gaz inflammables
Gaz corrosifs
Gaz spéciaux
Plage de pression
Pression d’entrée typique :

3 000 psi
4 500 psi
6 000 psi
Pression de sortie typique :

Vide
15 psi
50 psi
100 psi
250 psi
Configuration de montage
Les options comprennent :

Montage mural
Montage en rack
Installation dans une armoire à gaz
Intégration sur châssis d’équipement
Configuration montée sur outil
Automatisation
Les panneaux modernes peuvent inclure :

Vannes pneumatiques
Électrovannes
Commande par API
Pressostats
Capteurs de débit
Communication Ethernet
Diagnostics à distance
L’automatisation améliore à la fois la sécurité et l’efficacité de la production.

Applications typiques
Les panneaux de contrôle de pression OEM sont utilisés dans de nombreux secteurs industriels.

Fabrication de semi-conducteurs
Les applications comprennent :

CVD
PVD
ALD
Gravure
Diffusion
Implantation ionique
Nettoyage des plaquettes
Ces procédés exigent une pureté exceptionnelle des gaz et un contrôle précis de la pression afin de maintenir le rendement des plaquettes.

Fabrication pharmaceutique
Les gaz de haute pureté sont utilisés pour :

La fermentation
Le remplissage stérile
La technologie analytique des procédés (PAT)
La production en salle blanche
Un contrôle fiable des gaz contribue à garantir le respect de normes de qualité strictes.

Biotechnologie
Les laboratoires de biotechnologie nécessitent une régulation précise des gaz pour les incubateurs, les instruments d’analyse et les équipements de biotransformation, où des conditions de fonctionnement stables sont essentielles.

Énergie de l’hydrogène
Les systèmes de piles à combustible à hydrogène dépendent d’un contrôle de pression étanche, car les molécules d’hydrogène sont extrêmement petites et sujettes aux fuites si des composants de qualité inférieure sont utilisés.

Laboratoires d’analyse
Les spectromètres de masse, les chromatographes en phase gazeuse et les systèmes de spectroscopie nécessitent une pression de gaz exceptionnellement stable pour obtenir des résultats analytiques reproductibles.

Avantages des panneaux de pression intégrés OEM
Par rapport à un assemblage sur site, les panneaux de pression OEM offrent de nombreux avantages.

Parmi ceux-ci :

Installation plus rapide
Coût de main-d’œuvre réduit
Fiabilité testée en usine
Qualité de fabrication constante
Risque de fuite réduit
Maintenance simplifiée
Meilleure documentation
Sécurité accrue
Esthétique améliorée
Approvisionnement simplifié
Pour les fabricants d’équipements, les panneaux intégrés raccourcissent également les cycles de production et réduisent la complexité de l’assemblage.

Normes industrielles
Les fabricants de qualité conçoivent leurs panneaux conformément à des normes internationales reconnues.

Parmi les normes courantes, on peut citer :

Normes SEMI
ISO 9001
Conformité CE
PED
ASME B31.3
Directives CGA
Spécifications des matériaux ASTM
La conformité garantit la sécurité, les performances et l’acceptation sur le marché mondial.

Tendances futures
À mesure que les nœuds des semi-conducteurs continuent de se miniaturiser et que l’automatisation industrielle progresse, les systèmes de contrôle des gaz deviennent de plus en plus sophistiqués.

Les développements futurs comprennent :

Surveillance intelligente de la pression
Régulateurs de pression numériques
Connectivité IIoT
Maintenance prédictive
Diagnostics assistés par l’IA
Analyse intégrée des gaz
Gestion à distance des équipements
Architecture modulaire des panneaux
Procédés de fabrication à plus haute pureté
Cybersécurité renforcée pour les systèmes connectés
Ces innovations permettront d’augmenter le temps de disponibilité, d’améliorer la cohérence des procédés et d’optimiser la gestion des installations.

Les meilleurs raccords de gaz en acier inoxydable de haute pureté dans l’industrie pétrolière et gazière
Les meilleurs raccords de gaz en acier inoxydable de haute pureté dans l’industrie pétrolière et gazière
Conclusion
Les panneaux de contrôle de pression OEM équipés de régulateurs et de vannes pour gaz de haute pureté jouent un rôle essentiel dans les systèmes modernes d’alimentation en gaz de haute pureté. En intégrant des régulateurs de précision, des vannes à membrane, des capteurs de pression, des filtres et des tubes en acier inoxydable électropoli au sein d’un ensemble unique testé en usine, ces panneaux assurent un contrôle stable de la pression, une distribution de gaz exempte de contamination et une sécurité opérationnelle exceptionnelle.

Qu’ils soient déployés dans la fabrication de semi-conducteurs, l’industrie pharmaceutique, l’énergie hydrogène, la biotechnologie ou les laboratoires d’analyse de pointe, les panneaux de contrôle de pression OEM bien conçus améliorent la fiabilité des processus, réduisent le temps d’installation, minimisent la maintenance et garantissent une qualité de production constante. Alors que les procédés industriels exigent sans cesse une pureté plus élevée, des tolérances de pression plus strictes et une automatisation plus intelligente, les panneaux de contrôle de pression OEM sur mesure resteront un pilier essentiel des systèmes d’alimentation en gaz de nouvelle génération à l’échelle mondiale.

Pour en savoir plus sur les panneaux de régulation de pression OEM équipés de régulateurs et de vannes pour gaz de haute pureté, rendez-vous sur le site de Jewellok à l’adresse https://www.jewellok.com/product-category/chemical-delivery-system/.
