Introduction
À mesure que la technologie des semi-conducteurs évolue vers des nœuds de processus plus petits, des rendements de plaquettes plus élevés et une plus grande précision de fabrication, la demande en systèmes d’alimentation en gaz d’ultra-haute pureté (UHP) ne cesse de croître. Parmi ces systèmes, les armoires à gaz ultra-hauts de pureté constituent les principaux équipements de sécurité et de contrôle des procédés pour la distribution de gaz de procédé dangereux, toxiques, corrosifs et de haute pureté utilisés dans les procédés de dépôt chimique en phase vapeur (CVD) et de gravure des semi-conducteurs.

Les usines de semi-conducteurs modernes nécessitent des systèmes de distribution de gaz qui garantissent non seulement la sécurité des opérateurs, mais maintiennent également des niveaux de pureté des gaz mesurés en parties par milliard (ppb). Même une contamination microscopique peut entraîner des défauts sur les plaquettes, une baisse du rendement ou des temps d’arrêt des équipements.

Cet article explore la conception, les principes de fonctionnement, les composants clés, les dispositifs de sécurité, le choix des matériaux et les critères de sélection des armoires à gaz ultra-hautes pureté destinées aux applications de CVD et de gravure.

Régulateurs d’oxygène à haut débit et haute pression
Régulateurs d’oxygène à haut débit et haute pression

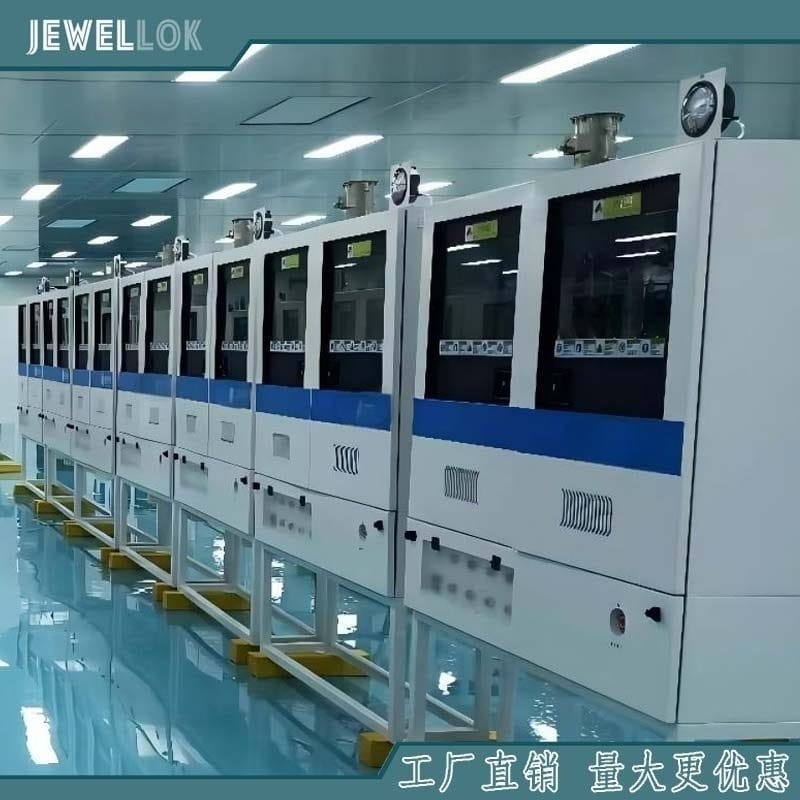

Qu’est-ce qu’une armoire à gaz ultra-hautes pureté ?
Une armoire à gaz ultra-pure est un système d’alimentation en gaz entièrement fermé, conçu pour stocker, surveiller, réguler et distribuer en toute sécurité des gaz de procédé spécialisés depuis des bouteilles à haute pression vers les équipements de fabrication de semi-conducteurs.

L’armoire isole les gaz dangereux tout en assurant le contrôle automatique de la pression, la détection des fuites, l’arrêt d’urgence, la surveillance des gaz et la communication avec le système d’automatisation de l’usine.

Les gaz couramment utilisés sont notamment :

Le silane (SiH₄)
L’ammoniac (NH₃)
L’hydrogène (H₂)
L’azote (N₂)
L’oxygène (O₂)
L’hélium (He)
Argon (Ar)
Chlore (Cl₂)
Chlorure d’hydrogène (HCl)
Trichlorure de bore (BCl₃)
Hexafluorure de tungstène (WF₆)
Hexafluorure de soufre (SF₆)
Trifluorure d’azote (NF₃)
Tétrafluorure de carbone (CF₄)
Ces gaz sont indispensables aux procédés de dépôt de couches minces, de gravure au plasma, de nettoyage des chambres, d’oxydation, de dopage et de passivation.

Importance des armoires à gaz UHP dans les procédés CVD
Le dépôt chimique en phase vapeur (CVD) est l’un des procédés de fabrication les plus critiques dans la production de semi-conducteurs.

Au cours du CVD, des précurseurs gazeux réagissent à la surface de la plaquette pour déposer des films extrêmement minces.

En voici quelques exemples :

Nitrure de silicium
Oxyde de silicium
Silicium polycristallin
Tungstène
Nitrure de titane
L’épaisseur des films pouvant n’être que de quelques nanomètres, la pureté des gaz influence directement :

L’uniformité du film
Les performances électriques
Les défauts de surface
La génération de particules
La répétabilité du procédé
Les armoires à gaz ultra-hautes pureté garantissent une pression de gaz stable, un contrôle précis du débit et une distribution exempte de contamination tout au long du procédé.

Rôle dans les procédés de gravure des semi-conducteurs
La gravure par plasma à sec élimine les matériaux indésirables de la surface des plaquettes à l’aide de gaz de procédé réactifs.

Les gaz de gravure courants comprennent :

CF₄
SF₆
NF₃
Cl₂
HBr
BCl₃
CHF₃
C₂F₆
Ces gaz sont souvent toxiques, corrosifs ou hautement réactifs.

Les armoires à gaz offrent :

Un stockage sécurisé des bouteilles
Une commutation automatique des gaz
Une régulation continue de la pression
Une isolation d’urgence des gaz
Une surveillance intégrée des fuites
Une gestion des cycles de purge
Une distribution fiable des gaz garantit des caractéristiques de plasma constantes et améliore la précision du profil de gravure.

Principaux composants d’une armoire à gaz ultra-haute pureté
Une armoire à gaz de qualité semi-conductrice intègre plusieurs composants de précision au sein d’un système intelligent.

1. Ensemble de raccordement des bouteilles
Le raccordement des bouteilles utilise des tubes en acier inoxydable soudés par orbite et des raccords à joint métallique à face d’étanchéité afin d’éliminer les voies de fuite potentielles.

Les caractéristiques typiques comprennent :

Raccords VCR
Raccords pour bouteilles CGA
Raccords flexibles
Vannes d’isolement haute pression
2. Régulateurs de pression haute pureté
Les régulateurs de pression réduisent la pression de la bouteille à la pression de processus tout en maintenant une stabilité exceptionnelle.

Les régulateurs haute performance offrent :

Faible chute de pression
Faible décroissance
Volume interne minimal
Précision de débit élevée
Excellente répétabilité de la pression
3. Vannes à membrane pneumatiques
Les armoires à gaz pour semi-conducteurs utilisent généralement des vannes à membrane à commande pneumatique pour un fonctionnement automatique.

Leurs avantages sont les suivants :

Fuites ultra-faibles
Réponse rapide
Longue durée de vie
Haute résistance à la corrosion
Fermeture étanche aux bulles
Les vannes à membrane métallique sont privilégiées pour les applications de très haute pureté.

4. Régulateurs de débit massique (en option)
Certaines armoires à gaz intègrent des régulateurs de débit massique (MFC) afin de réguler avec précision le débit de gaz avant son entrée dans l’équipement de traitement.

Les avantages sont les suivants :

Haute précision
Contrôle automatique des recettes
Communication numérique
Paramètres de processus stables
5. Système de purge
Avant le remplacement des bouteilles, les systèmes de purge éliminent les gaz dangereux résiduels à l’aide d’azote ou d’autres gaz inertes.

Les méthodes de purge courantes comprennent :

Purge sous vide
Purge sous pression
Séquençage automatique de la purge
Une purge efficace réduit la contamination tout en améliorant la sécurité lors de la maintenance.

6. Détection des fuites de gaz
Les détecteurs de gaz surveillent en permanence l’intérieur des armoires afin de détecter d’éventuelles fuites de gaz dangereux.

En fonction du gaz de procédé, les capteurs peuvent détecter :

Le silane
L’hydrogène
Le chlore
Le HCl
Le NH₃
Les gaz toxiques
Une carence en oxygène
La détection d’une fuite déclenche immédiatement les procédures d’arrêt d’urgence.

7. Système de contrôle par API
Les armoires à gaz modernes intègrent une automatisation basée sur un API (Automated Logic Controller) avec une interface homme-machine (IHM) à écran tactile.

Le système de contrôle gère :

La séquence d’ouverture des vannes
La surveillance de la pression
Les opérations de purge
La gestion des alarmes
L’enregistrement des données
Les diagnostics à distance
Communication en usine
Les protocoles couramment utilisés sont les suivants :

Ethernet/IP
Modbus TCP
Profinet
DeviceNet
SECS/GEM
Choix des matériaux pour les armoires à gaz UHP
La pureté des matériaux détermine directement la pureté du gaz.

Les matériaux couramment utilisés sont les suivants :

Acier inoxydable 316L VIM-VAR
L’acier inoxydable fondu par induction sous vide / refondu à l’arc sous vide (VIM-VAR) offre :

Une résistance supérieure à la corrosion
Une faible teneur en soufre
Une excellente soudabilité
Une génération réduite de particules
Un meilleur état de surface
Tubes électropolissés
L’électropolissage élimine les imperfections microscopiques de la surface.

Les avantages sont les suivants :

Réduction du dégagement de particules
Adsorption d’humidité réduite
Résistance à la corrosion améliorée
Nettoyage facilité
Rugosité de surface typique :

Ra ≤ 10 μin (0,25 μm)

Les systèmes haut de gamme peuvent atteindre :

Ra ≤ 5 μin.

Diaphragmes métalliques
Les vannes à diaphragme haute performance utilisent souvent :

Alliages de cobalt
Hastelloy
Alliages de nickel
Ces matériaux résistent aux gaz agressifs utilisés en semi-conducteurs tout en conservant une longue durée de vie.

Caractéristiques de sécurité
La sécurité reste l'objectif principal de toute armoire à gaz.

Les principaux systèmes de sécurité comprennent :

Arrêt automatique
En cas de conditions anormales, l’automate programmable (PLC) ferme automatiquement les vannes d’isolement.

Les conditions d’arrêt comprennent :

Fuite de gaz
Température élevée
Alarme incendie
Coupure de courant
Écart de pression
Arrêt d’urgence
Système de ventilation
Une ventilation par extraction continue empêche l’accumulation de gaz dangereux à l’intérieur de l’armoire.

Le débit d’air typique varie entre :

200–500 CFM

en fonction de la taille de l’armoire et du type de gaz.

Protection contre l’incendie
De nombreux systèmes comprennent :

Des capteurs thermiques
Un système de détection d’incendie
Des interfaces d’extinction automatique
Une structure d’armoire résistante au feu
Bouton d’arrêt d’urgence
Des boutons d’arrêt d’urgence facilement accessibles isolent immédiatement l’alimentation en gaz en cas d’urgence.

Protection par verrouillage
Les verrouillages empêchent les opérations dangereuses telles que :

L'ouverture des portes de l'armoire pendant l'écoulement du gaz
Le remplacement des bouteilles avant la fin de la purge
Le démarrage de processus avec une pression anormale
Armoires à gaz à une bouteille ou à deux bouteilles
Armoires à une bouteille
Avantages :

Coût réduit
Encombrement réduit
Entretien simple
Conviennent pour :

Les laboratoires de recherche
La production pilote
La fabrication en petites séries
Armoires à deux bouteilles
Les systèmes à deux bouteilles prennent en charge la commutation automatique entre les bouteilles.

Parmi leurs avantages, on peut citer :

Une alimentation en gaz continue
Aucune interruption de la production
Une disponibilité accrue des équipements
Une productivité améliorée
Ces systèmes sont largement utilisés dans les usines de semi-conducteurs fonctionnant 24 h/24 et 7 j/7.

Applications typiques dans le domaine des semi-conducteurs
Les armoires à gaz ultra-hautes pureté sont largement déployées dans :

LPCVD
Dépôt chimique en phase vapeur à basse pression

PECVD
Dépôt chimique en phase vapeur assisté par plasma

ALD
Dépôt par couche atomique

Gravure au plasma sec
Gravure ionique réactive (RIE)

Fours d’oxydation
Fours de diffusion
Implantation ionique
Systèmes de nettoyage de plaquettes
Épitaxie
Fabrication d’OLED
Production de LED
Fabrication de MEMS
Fabrication photovoltaïque
Avantages des armoires à gaz UHP intelligentes
Les fabricants modernes de semi-conducteurs optent de plus en plus pour des armoires à gaz entièrement automatisées, car celles-ci offrent des avantages opérationnels significatifs.

Parmi les principaux avantages, on peut citer :

Une pureté ultra-élevée des gaz
Un fonctionnement entièrement automatisé
Une réduction des erreurs humaines
Un meilleur rendement des plaquettes
Une plus grande cohérence des processus
Une production en continu
Une sécurité accrue pour les opérateurs
Des diagnostics en temps réel
Des coûts de maintenance réduits
L’intégration dans une usine intelligente
Une capacité de maintenance prédictive
Prise en charge de la surveillance à distance
Ces avantages contribuent directement à une meilleure utilisation des équipements et à une réduction des coûts globaux de fabrication.

Choisir le bon fournisseur d’armoires à gaz
Le choix d’un fournisseur approprié est essentiel pour garantir une fiabilité à long terme et la conformité réglementaire.

Les principaux critères d’évaluation sont les suivants :

Expérience dans l’industrie des semi-conducteurs
Conformité aux normes SEMI
Composants UHP de haute qualité
Capacité de soudage orbital de précision
Tests d’étanchéité à l’hélium
Essais de réception en usine (FAT)
Documentation complète
Assistance technique mondiale
Capacités d’ingénierie sur mesure
Disponibilité rapide des pièces de rechange
Les fabricants doivent également proposer des solutions sur mesure en fonction des gaz de procédé spécifiques, de la configuration des salles blanches et des exigences en matière d’automatisation.

Tendances de développement futures
La prochaine génération d’usines de semi-conducteurs exige encore plus d’intelligence et d’automatisation.

Parmi les tendances émergentes, on peut citer :

La maintenance prédictive assistée par l’IA
La connectivité IoT industrielle
La technologie du jumeau numérique
La surveillance des équipements dans le cloud
L’analyse intelligente de la consommation de gaz
Le diagnostic à distance
La maintenance préventive automatisée
La conception d’armoires à haute efficacité énergétique
Une cybersécurité renforcée
Intégration aux systèmes de fabrication de l’Industrie 4.0
À mesure que les procédés de fabrication de semi-conducteurs continuent d’évoluer au-delà du nœud technologique de 2 nm, les systèmes d’alimentation en gaz nécessiteront un contrôle encore plus rigoureux de la pureté, de la stabilité de la pression et de la prévention de la contamination.

Régulateurs d’oxygène à haut débit et haute pression
Régulateurs d’oxygène à haut débit et haute pression
Conclusion
Les armoires à gaz ultra-hautes pureté sont des composants indispensables de la fabrication moderne de semi-conducteurs, en particulier dans les procédés de dépôt chimique en phase vapeur (CVD) et de gravure au plasma. En combinant une régulation avancée de la pression, une distribution de gaz sans contamination, une automatisation intelligente et une protection de sécurité complète, ces systèmes garantissent un approvisionnement stable et fiable en gaz spéciaux qui ont un impact direct sur la qualité des plaquettes et le rendement de production.

Des tuyauteries en acier inoxydable 316L électropoli aux vannes à membrane de précision, en passant par les systèmes de contrôle basés sur des automates programmables (PLC) et les séquences de purge automatiques, chaque aspect d’une armoire à gaz UHP est conçu pour répondre aux exigences strictes de propreté et de sécurité des usines de semi-conducteurs de pointe.

Alors que les technologies de fabrication des puces continuent d’évoluer vers des géométries plus petites et des fenêtres de processus plus exigeantes, investir dans des armoires à gaz ultra-haute pureté hautes performances est essentiel pour maximiser la disponibilité des équipements, garantir la sécurité des opérateurs, maintenir la pureté des gaz et soutenir la prochaine génération d’innovations dans le domaine des semi-conducteurs.
