Unité de distribution de produits chimiques (CDU) pour les systèmes d'alimentation en produits chimiques de haute pureté utilisés dans la fabrication de semi-conducteurs

{{{sourceTextContent.subTitle}}}

Unité de distribution de produits chimiques (CDU) pour les systèmes d'alimentation en produits chimiques de haute pureté utilisés dans la fabrication de semi-conducteurs

{{{sourceTextContent.description}}}

À mesure que la technologie des semi-conducteurs continue de progresser vers des nœuds de fabrication de plus en plus petits, tels que 5 nm, 3 nm et au-delà, les procédés de fabrication exigent un contrôle de plus en plus rigoureux de la pureté chimique, de la stabilité du débit et de la prévention de la contamination. Les produits chimiques de haute pureté, notamment l’acide sulfurique (H₂SO₄), l’acide fluorhydrique (HF), l’acide chlorhydrique (HCl), l’acide nitrique (HNO₃), l’hydroxyde d’ammonium (NH₄OH), le peroxyde d’hydrogène (H₂O₂), l’hydroxyde de tétraméthylammonium (TMAH) et divers solvants jouent un rôle essentiel dans le nettoyage des plaquettes, la photolithographie, la gravure humide, la planarisation chimico-mécanique (CMP) et les techniques d’encapsulation avancées.

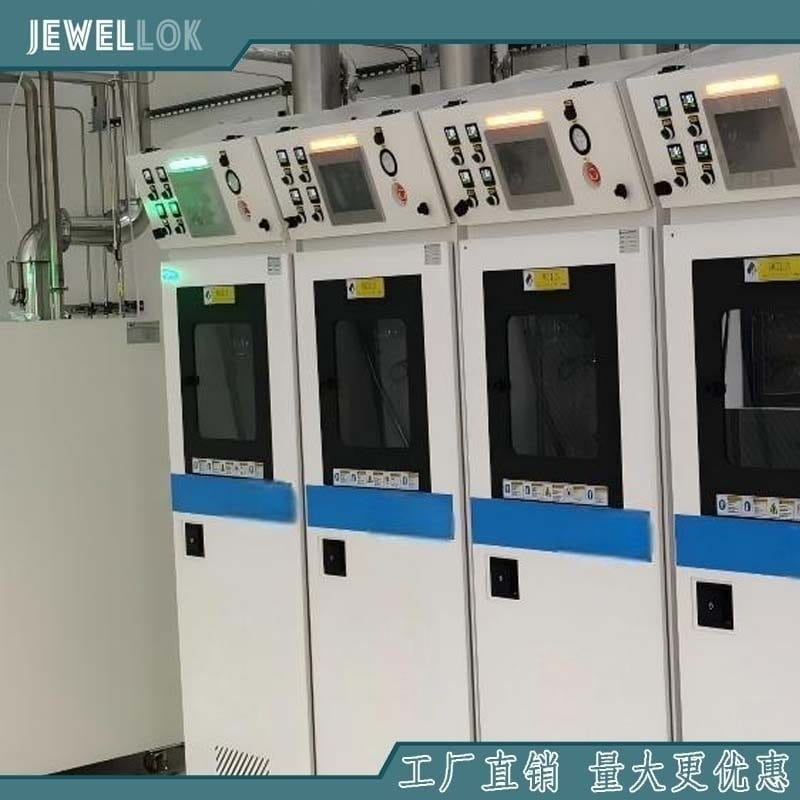

Une unité de distribution de produits chimiques (CDU) est l’un des composants les plus importants d’un système d’alimentation en produits chimiques pour semi-conducteurs. Elle assure le stockage, la filtration, la mise sous pression, la surveillance et la distribution précis de produits chimiques d’ultra-haute pureté depuis les réservoirs de stockage en vrac vers les équipements de fabrication, tout en respectant les normes de propreté les plus strictes.

Les CDU modernes sont conçues pour distribuer les produits chimiques de manière sûre, précise et continue, garantissant ainsi une production stable de semi-conducteurs avec un temps d’arrêt minimal et une utilisation optimale des produits chimiques.

Qu’est-ce qu’une unité de distribution de produits chimiques ?
Une unité de distribution de produits chimiques (CDU) est un système automatisé de gestion des produits chimiques chargé de transférer des produits chimiques de haute pureté depuis des réservoirs de stockage vers les équipements de traitement des semi-conducteurs, dans des conditions précisément contrôlées.

Contrairement aux systèmes industriels conventionnels de transfert de produits chimiques, les CDU pour semi-conducteurs doivent garantir :

Une pureté chimique ultra-élevée
Une contamination par les particules nulle
Une distribution de produits chimiques sans bulles
Une pression et un débit stables
Une surveillance continue
Une protection automatique de sécurité
Une traçabilité complète de la production
La CDU sert d’interface entre le système central de distribution de produits chimiques et les différents équipements de fabrication de semi-conducteurs.

Pourquoi la fabrication de semi-conducteurs nécessite-t-elle des systèmes CDU ?
La fabrication de semi-conducteurs est extrêmement sensible à la contamination.

Même des particules inférieures à 0,1 μm ou des traces d’ions métalliques mesurées en parties par trillion (ppt) peuvent réduire le rendement des plaquettes.

Sans une CDU de haute qualité, les fabricants peuvent être confrontés à :

Des défauts sur les plaquettes
Une contamination par des particules
Des variations de concentration des produits chimiques
Une instabilité du débit
La corrosion des équipements
Des interruptions de production
Une augmentation des déchets chimiques
C’est pourquoi les usines de fabrication de semi-conducteurs s’appuient sur des systèmes CDU entièrement automatisés pour maintenir une qualité constante des produits chimiques tout au long du processus de production.

Architecture type d’une CDU
Une unité de distribution de produits chimiques pour semi-conducteurs se compose généralement de plusieurs modules intégrés.

1. Module de stockage des produits chimiques
Les produits chimiques de haute pureté sont stockés dans des réservoirs spécialement conçus, fabriqués à partir de matériaux résistants à la corrosion tels que :

PFA
PTFE
PVDF
HDPE
Quartz
Acier inoxydable 316L électropoli (pour les produits chimiques compatibles)
Les réservoirs de stockage comprennent :

Des capteurs de niveau
Des capteurs de température
Des systèmes de ventilation
Une protection contre les débordements
Un confinement secondaire
2. Pompes de transfert de produits chimiques
Différentes technologies de pompage sont sélectionnées en fonction des caractéristiques des produits chimiques.

Les types de pompes courants comprennent :

Les pompes à membrane pneumatiques
Les pompes à entraînement magnétique
Les pompes à soufflet
Pompes à double membrane
Pompes doseuses de précision
Les pompes doivent garantir :

De faibles pulsations
Un transfert sans bulles
Une pression stable
Une compatibilité chimique élevée
3. Système de filtration haute pureté
La filtration est essentielle avant que les produits chimiques n’atteignent les équipements de traitement.

Les étapes de filtration typiques comprennent :

Préfiltre de 1 μm
Filtre de 0,2 μm
Filtre ultrafin de 0,05 μm
Pour les procédés avancés de fabrication de semi-conducteurs, les filtres au point d’utilisation (POU) peuvent éliminer les particules jusqu’à l’échelle nanométrique.

4. Module de contrôle du débit
Le contrôle du débit garantit que chaque équipement de processus reçoit les produits chimiques au débit requis.

Les composants comprennent :

Débitmètres
Régulateurs de débit massique
Régulateurs de pression
Vannes de régulation
Clapets anti-retour
Vannes à pointeau
La stabilité du débit influence directement la cohérence du processus de traitement des plaquettes.

5. Système de contrôle de la pression
La pression des produits chimiques doit rester stable malgré les variations des besoins du processus.

Le module de contrôle de la pression comprend :

Transmetteurs de pression
Capteurs de pression
Régulateurs de pression automatiques
Soupapes de sécurité
Pressostats
Une pression de sortie stable minimise les variations de processus entre les lignes de production.

6. Système de surveillance des produits chimiques
Les systèmes CDU modernes surveillent en continu :

Le niveau des cuves
La température
La pression
Le débit
Les fuites de produits chimiques
L'état des pompes
La pression différentielle des filtres
Les données sont transmises aux systèmes de contrôle de l'usine via des protocoles de communication industriels.

7. Armoire de commande PLC
La CDU est contrôlée par un automate programmable (PLC) intégré à une interface homme-machine (IHM) à écran tactile.

Les fonctions typiques comprennent :

Le fonctionnement automatique
Le fonctionnement manuel
Gestion des alarmes
Contrôle des recettes
Enregistrement des lots
Surveillance à distance
Rappels de maintenance préventive
L’intégration aux plateformes MES et SCADA permet une surveillance centralisée et la traçabilité de la production.

Caractéristiques clés des unités de distribution de produits chimiques pour semi-conducteurs
Conception ultra-haute pureté
Tous les composants en contact avec le produit sont fabriqués à partir de matériaux de qualité semi-conductrice.

La rugosité de surface est soigneusement contrôlée afin de minimiser la génération de particules.

Le volume mort à l’intérieur de la tuyauterie est réduit au minimum pour empêcher l’accumulation de résidus chimiques.

Recharge automatique des produits chimiques
Lorsque les niveaux de produits chimiques descendent en dessous des limites prédéfinies, l’unité de distribution (CDU) se recharge automatiquement à partir des réservoirs de stockage en vrac.

Les avantages comprennent :

Production continue
Intervention réduite de l’opérateur
Sécurité renforcée
Risque de contamination réduit
Distribution de produits chimiques sans bulles
Les bulles de gaz peuvent entraîner des erreurs de distribution et des défauts de processus.

Les CDU intègrent donc :

Des chambres de dégazage
Des systèmes d’élimination de l’air
Une tuyauterie à écoulement lisse
Une sélection optimisée des pompes
Une distribution sans bulles améliore l’uniformité des plaquettes.

Distribution précise des produits chimiques
Les équipements modernes de semi-conducteurs exigent un dosage extrêmement précis des produits chimiques.

La précision de distribution typique atteint :

±1 %
±0,5 %
Inférieure à ±0,2 % pour les applications avancées
Ce niveau de précision réduit la consommation de produits chimiques tout en améliorant la répétabilité du processus.

Compatibilité chimique
Différents produits chimiques nécessitent différents matériaux de construction.

En voici quelques exemples :

Acide fluorhydrique (HF)

PFA
PTFE
PVDF
Acide sulfurique

Quartz
PTFE
PFA
Peroxyde d’hydrogène

PFA de haute pureté
PVDF
Solvants pour photorésines

Acier inoxydable
Tubes en fluoropolymère
La compatibilité des matériaux prolonge considérablement la durée de vie du système.

Caractéristiques de sécurité
La manipulation de produits chimiques dans les usines de semi-conducteurs implique des liquides corrosifs, toxiques, oxydants et inflammables.

Les systèmes CDU modernes intègrent de multiples mécanismes de protection.

Parmi ceux-ci figurent :

Capteurs de détection de fuites
Arrêt d'urgence (ESD)
Isolation automatique des vannes
Protection contre les débordements
Dispositifs de décompression
Confinement secondaire
Interfaces de ventilation d'évacuation
Intégration d'une alarme incendie
Ces caractéristiques protègent le personnel, les équipements et les environnements de salles blanches.

Applications dans la fabrication de semi-conducteurs
Les unités de distribution de produits chimiques sont largement utilisées tout au long du processus de production de semi-conducteurs.

Les applications typiques comprennent :

Nettoyage des plaquettes
Distribution de :

Produits chimiques SC-1
Produits chimiques SC-2
HF dilué
Mélanges d’eau déminéralisée
Gravure humide
Distribution précise de :

Acide fluorhydrique
Acide nitrique
Acide chlorhydrique
Solution tamponnée de gravure d’oxyde (BOE)
Photolithographie
Alimentation en :

Photorésines
Révélateurs
Produits d’élimination des bourrelets de bord
Solvants
Procédé CMP
Distribution de :

Suspension CMP
Oxydants
Produits chimiques de nettoyage
La distribution stable de la suspension influe directement sur la planéité des plaquettes.

Conditionnement avancé
Les CDU fournissent les produits chimiques utilisés dans :

La formation de bosses
La couche de redistribution (RDL)
Le conditionnement au niveau de la plaquette
Le traitement TSV
Avantages des systèmes CDU automatisés
Le remplacement de la manipulation manuelle des produits chimiques par des systèmes CDU automatisés offre de nombreux avantages.

Amélioration du rendement de production
Une distribution stable des produits chimiques minimise les variations de processus et augmente le rendement des plaquettes.

Pureté accrue des produits chimiques
Les systèmes entièrement fermés réduisent la contamination atmosphérique.

Réduction des coûts d’exploitation
L’automatisation diminue les besoins en main-d’œuvre tout en réduisant le gaspillage de produits chimiques.

Augmentation du temps de disponibilité des équipements
La surveillance continue permet une maintenance prédictive avant que les pannes ne surviennent.

Meilleure efficacité de production
Le changement automatique de produit chimique élimine les interruptions de production pendant les opérations de remplissage.

Meilleure protection de l’environnement
La prévention des fuites et l’utilisation optimisée des produits chimiques réduisent la production de déchets dangereux.

Tendances futures de la technologie CDU
L’industrie des semi-conducteurs adopte rapidement la fabrication intelligente.

Les futures unités de distribution de produits chimiques évoluent vers :

Intégration de l’Industrie 4.0
La communication en temps réel avec les systèmes de gestion d’usine permet une planification prédictive de la production et des diagnostics à distance.

Maintenance prédictive basée sur l’IA
L’intelligence artificielle analyse les performances des pompes, les tendances de pression et les données des capteurs pour prédire les défaillances des composants avant qu’elles ne se produisent.

Technologie du jumeau numérique
Les modèles virtuels de CDU simulent les performances du système, optimisent les plannings de maintenance et réduisent le temps de mise en service.

Connectivité IoT
Les systèmes CDU connectés au cloud permettent la surveillance à distance, l’analyse des performances et la gestion centralisée sur plusieurs sites de fabrication.

Fonctionnement économe en énergie
Les pompes à vitesse variable, la régulation intelligente de la pression et le contrôle optimisé du débit réduisent la consommation d’énergie tout en préservant la stabilité du processus.

Conception modulaire
Les plateformes modulaires standardisées simplifient l’installation, l’extension et la maintenance, réduisant ainsi le coût total de possession.

Choisir le bon fournisseur d’unités de distribution de produits chimiques
Le choix d’un fournisseur de CDU approprié est essentiel pour assurer le succès à long terme de la production.

Les principaux critères d’évaluation sont les suivants :

Expérience dans les systèmes de distribution de produits chimiques pour semi-conducteurs
Capacité de fabrication de haute pureté
Conformité aux normes SEMI et aux normes relatives aux salles blanches
Ingénierie sur mesure et assistance OEM
Expertise avancée en matière de PLC et d’automatisation
Conception axée sur la sécurité
Assistance technique mondiale
Service après-vente fiable
Disponibilité des tests de validation et des essais de réception en usine (FAT)
Un fournisseur de confiance doit également assurer une intégration complète du système, comprenant les armoires de produits chimiques, les réservoirs de stockage, les modules de filtration, les canalisations de distribution, les logiciels de surveillance et les services de mise en service.

Régulateur de pression vs soupape de décharge
Régulateur de pression vs soupape de décharge
Conclusion
Alors que la fabrication de semi-conducteurs continue d’évoluer vers des nœuds technologiques plus avancés, la demande en systèmes de distribution de produits chimiques plus propres, plus sûrs et plus intelligents ne cesse de croître. L’unité de distribution de produits chimiques (CDU) est devenue un élément indispensable des installations modernes de fabrication de semi-conducteurs en garantissant un transfert de produits chimiques d’ultra-haute pureté, un dosage précis, un contrôle de la contamination et une gestion automatisée des processus.

Dotés d’une filtration avancée, d’un contrôle PLC intelligent, d’une régulation de débit de haute précision, d’une surveillance en temps réel et d’une protection de sécurité complète, les systèmes CDU modernes aident les fabricants de semi-conducteurs à obtenir des rendements de plaquettes plus élevés, à réduire leurs coûts d’exploitation, à améliorer l’efficacité de la production et à renforcer la conformité environnementale. Investir dans une unité de distribution de produits chimiques haute performance constitue donc une étape cruciale vers la mise en place d’opérations de fabrication de semi-conducteurs fiables et tournées vers l’avenir, capables de répondre aux exigences de plus en plus strictes de la microélectronique de nouvelle génération.

Pour en savoir plus sur les unités de distribution de produits chimiques (CDU) destinées aux systèmes de distribution de produits chimiques de haute pureté dans la fabrication de semi-conducteurs, vous pouvez consulter le site de Jewellok à l’adresse https://www.specialtygasregulator.com/product-category/specialty-gas-cabinet/.
