Comment calculer la zone de protection d’un paratonnerre PDC?

L’un des aspects les plus importants lors de la conception d’un système de protection contre la foudre consiste à vérifier que l’ensemble de l’installation est effectivement protégé. Pour cela, il est nécessaire de déterminer le volume de protection

LA PROTECTION COMMENCE DÈS LA CONCEPTION
Avant de sélectionner un dispositif de capture ou de définir son emplacement, il est essentiel de répondre à une question fondamentale: l’installation nécessite-t-elle un système de protection contre la foudre?

En Espagne, cette évaluation est réalisée conformément au Code Technique de la Construction (CTE), et plus précisément selon le Document de Base DB SUA 8, qui établit une procédure d’analyse des risques permettant de déterminer dans quels cas une structure doit être protégée et quel niveau de protection doit être appliqué. Toutefois, le CTE ne précise pas la manière de concevoir le système ni de calculer la zone de protection. Une fois la nécessité de protéger la structure établie, il convient de se référer aux normes spécifiques qui régissent la conception de ces systèmes.

QU'EST QUE LA ZONE DE PROTECTION?

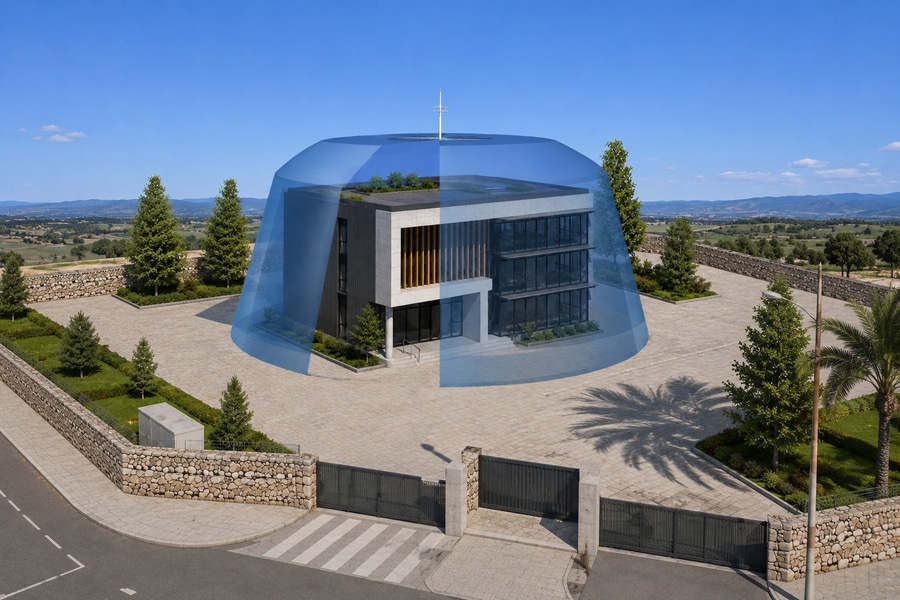

La zone de protection est le volume à l’intérieur duquel une structure est protégée contre l’impact direct de la foudre, conformément aux critères définis par la réglementation. Dans le cas des paratonnerres à dispositif d’amorçage (PDA), la norme UNE 21186 établit la méthode permettant de déterminer cette zone de protection à partir de différents paramètres du projet.

Les principaux facteurs pris en compte dans le calcul sont les suivants:
- La hauteur du paratonnerre par rapport au plan de référence.
- Le niveau de protection requis pour l’installation (I, II, III ou IV).
- Le temps d’avance à l’amorçage (ΔT) du paratonnerre PDA.
- La géométrie de la structure à protéger.

À partir de ces paramètres, il est possible de déterminer le rayon de protection correspondant et de vérifier que tous les éléments exposés se trouvent à l’intérieur de la zone protégée. Bien que cette méthode repose sur des formules mathématiques définies par la norme, son objectif est de s’assurer que le système conçu offre une couverture suffisante pour protéger l’ensemble de l’installation.
