Comment mesurer le niveau d'un réservoir d'eau ? Guide pratique pour choisir le capteur de niveau adapté

{{{sourceTextContent.subTitle}}}

Solution de surveillance du niveau d'eau Holykell

{{{sourceTextContent.description}}}

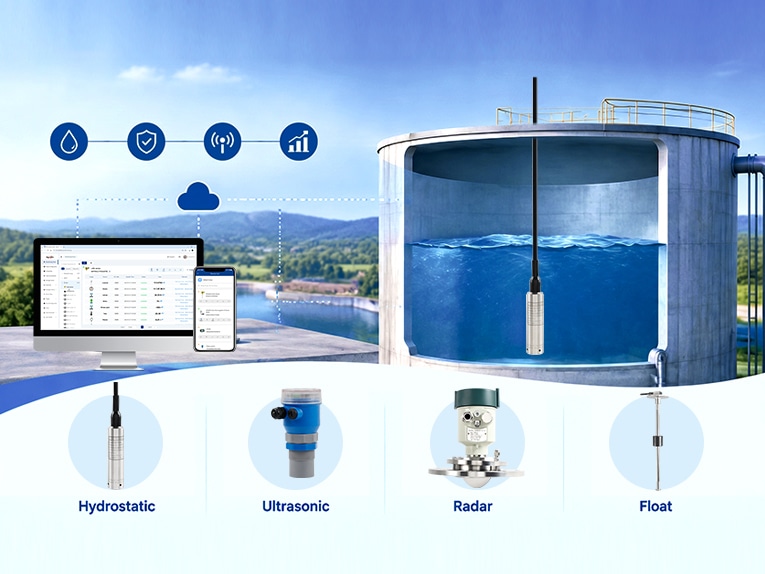

Le niveau d'un réservoir d'eau peut être mesuré à l'aide de plusieurs technologies, notamment des capteurs de pression hydrostatique, des capteurs de niveau à ultrasons, des capteurs de niveau radar et des contacteurs à flotteur.

Le choix de la meilleure méthode de mesure dépend de facteurs tels que :

Le type de réservoir et l'environnement d'installation
Les caractéristiques du liquide
La plage de mesure
La précision requise
Les conditions de température et de pression
Les exigences en matière de communication
Pour la plupart des applications de stockage d’eau, les capteurs de niveau hydrostatiques et les capteurs de niveau à ultrasons constituent les solutions les plus couramment utilisées, tandis que la technologie radar est privilégiée dans les environnements difficiles nécessitant une précision et une fiabilité accrues.

Un système de mesure du niveau des réservoirs d’eau adapté aide les utilisateurs à surveiller le volume d’eau, à prévenir les débordements, à éviter le fonctionnement à sec des pompes et à améliorer l’efficacité de la gestion de l’eau.

Pourquoi mesurer le niveau d’un réservoir d’eau ?
Les réservoirs de stockage d’eau sont largement utilisés dans les applications résidentielles, commerciales, agricoles, municipales et industrielles. Sans surveillance précise du niveau, les utilisateurs peuvent être confrontés à des problèmes tels que :

Des pénuries d’eau imprévues
Le débordement du réservoir et le gaspillage d’eau
Le fonctionnement à sec des pompes et l’endommagement des équipements
Les coûts liés aux inspections manuelles
Une gestion inefficace de l’eau
En installant un système de mesure du niveau d’eau, les opérateurs peuvent :

Surveiller le niveau d’eau à distance
Contrôler automatiquement les pompes et les vannes
Recevoir des alarmes de niveau haut et bas
Optimiser la consommation d’eau
Améliorer la sécurité opérationnelle
Par exemple :

Un réseau municipal d’approvisionnement en eau nécessite une surveillance continue des niveaux des réservoirs et des cuves de stockage.
Un système d’irrigation a besoin de données précises sur le niveau d’eau pour optimiser l’approvisionnement en eau.
Un réservoir d’eau industriel nécessite des mesures fiables pour maintenir les processus de production.
Une station de traitement des eaux a besoin d’un contrôle stable du niveau des réservoirs et des bassins.

Quelles sont les méthodes courantes pour mesurer le niveau d’un réservoir d’eau ?
Il existe quatre méthodes principales pour mesurer le niveau d’un réservoir d’eau :
1. Mesure hydrostatique du niveau d’un réservoir d’eau
Comment fonctionne un capteur de niveau hydrostatique ?
Un capteur de niveau d’eau hydrostatique mesure le niveau du liquide en détectant la pression générée par la colonne d’eau. Plus le capteur est installé en profondeur, plus la pression qu’il détecte est élevée.

La relation est la suivante :

Pression = Densité du liquide × Gravité × Hauteur

(P = ρgh)

Le capteur convertit la pression en un signal électrique, tel que :

4-20 mA
0-10 V
RS485 Modbus
HART
Le signal peut ensuite être transmis à un automate programmable (PLC), un régulateur, une passerelle IoT ou une plateforme de surveillance.

Avantages de la mesure hydrostatique
✔ Haute précision
✔ Adapté à la mesure en eaux profondes
✔ Fonctionne dans des réservoirs fermés ou ouverts
✔ Performances stables en extérieur
✔ Rentable pour la surveillance continue
Applications typiques
Réservoirs de stockage d’eau
Réservoirs d’eau souterrains
Puits profonds
Surveillance de réservoirs
Systèmes d’irrigation
Approvisionnement municipal en eau
2. Mesure ultrasonique du niveau des réservoirs d’eau
Comment fonctionne un capteur de niveau à ultrasons ?
Un capteur de niveau à ultrasons mesure la distance entre le capteur et la surface de l’eau. Le capteur envoie des ondes ultrasonores vers le bas. Lorsque le signal atteint la surface de l’eau, il est renvoyé vers le capteur.

Le niveau est calculé selon la formule suivante :

Hauteur du réservoir – Distance mesurée = Niveau d’eau

Avantages
Mesure sans contact
Aucun contact entre le capteur et le liquide
Installation facile
Adapté aux liquides corrosifs
Limites
La mesure par ultrasons peut être affectée par :

La mousse
La vapeur
Les variations de température
La poussière
Les surfaces irrégulières
Les applications typiques comprennent :

Les réservoirs d’eau ouverts
Les réservoirs d’eaux usées
Réservoirs de produits chimiques
Petits réservoirs de stockage
H0916 Comment mesurer le niveau d’un réservoir d’eau

3. Mesure radar du niveau des réservoirs d’eau
Comment fonctionne la mesure radar du niveau ?
Les capteurs de niveau radar utilisent des ondes électromagnétiques pour mesurer la distance entre le capteur et la surface du liquide.

Avantages des capteurs de niveau radar
Mesure sans contact
Haute précision (au millimètre près)
Adaptés aux températures extrêmes
Insensibles à la vapeur et aux variations de pression
Efficaces dans les grands réservoirs et les environnements industriels
La mesure de niveau par radar est couramment utilisée pour :

Les grands réservoirs d'eau industriels
Les réservoirs de stockage de produits chimiques
Les stations de traitement des eaux
Les applications à haute température
4. Mesure du niveau d'eau par flotteur
Comment fonctionne un capteur de niveau à flotteur ?
Un capteur de niveau à flotteur utilise un dispositif flottant qui se déplace en fonction du niveau du liquide. Lorsque le niveau d'eau change, le flotteur se déplace vers le haut ou vers le bas et déclenche un signal de commutation.

Avantages
Structure simple
Faible coût
Installation facile
Limites
Par rapport aux capteurs électroniques :

Précision moindre
Distance de surveillance limitée
Pas de transmission continue des données à distance
Les interrupteurs à flotteur sont principalement utilisés pour :

La commande de démarrage/arrêt des pompes
Les alarmes simples de niveau haut/bas
Les petits réservoirs d’eau

Pourquoi choisir les capteurs de niveau d’eau HOLYKELL ?
Fort de plus de 20 ans d’expérience dans la technologie des capteurs, HOLYKELL développe des produits de mesure fiables, notamment :

Capteurs de niveau d’eau submersibles

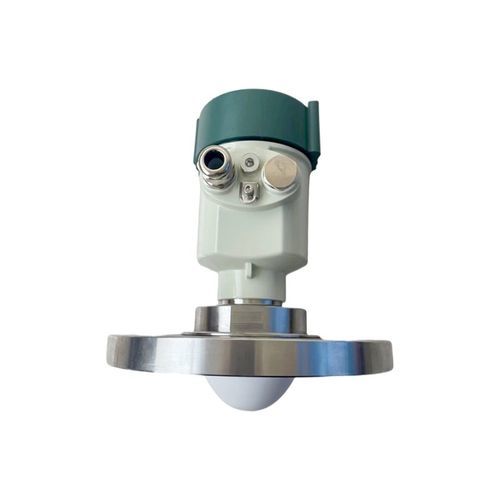

Transmetteurs de niveau radar
Capteurs de niveau à ultrasons
Solutions de surveillance IoT sans fil
Capteurs de niveau d’eau HOLYKELL recommandés

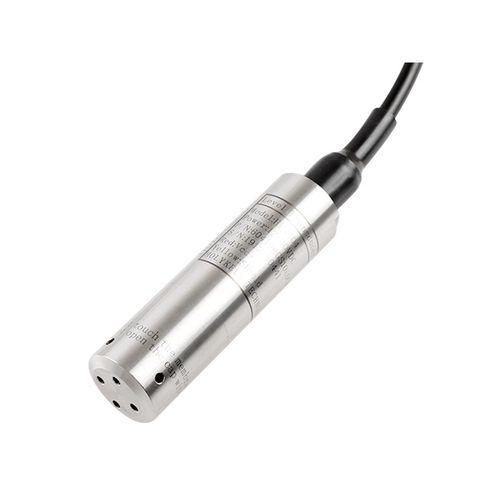

Capteur de niveau d’eau submersible HPT604
Application :

Réservoirs d’eau
Puits
Bassin de retenue
Irrigation
Rivières
Puits profonds
Caractéristiques principales :

Plage de mesure : 0,5–500 m
Précision : ±0,1 % FS / ±0,25 % FS / ±0,5 % FS
Sortie : 4–20 mA, RS485 Modbus, HART, 0–5 V, 0,5–4,5 V, SDI12
Indice de protection : IP68
Foire aux questions
Quelle est la méthode la plus précise pour mesurer le niveau d’un réservoir d’eau ?
Les capteurs de niveau radar offrent généralement la plus grande précision, en particulier pour les grands réservoirs industriels. Pour la plupart des réservoirs d’eau, les capteurs de niveau hydrostatiques offrent une excellente précision tout en constituant une solution plus économique.

Puis-je mesurer le niveau d’eau à distance ?
Oui. Les capteurs de niveau d’eau dotés d’une communication RS485, LoRaWAN, NB-IoT ou 4G peuvent transmettre les données de niveau à des plateformes de surveillance à distance.

Quel est le meilleur capteur pour les réservoirs d’eau souterrains ?
Un capteur de niveau hydrostatique submersible est généralement le meilleur choix, car il peut être installé directement à l'intérieur du réservoir et assure une mesure stable et continue.

Jusqu'à quelle profondeur un capteur de niveau d'eau peut-il mesurer ?
La plage de mesure dépend du modèle de capteur. Les capteurs de niveau submersibles industriels peuvent généralement mesurer de plusieurs mètres à plusieurs centaines de mètres.

Quelle est la différence entre un capteur de niveau d’eau et un contacteur de niveau d’eau ?
Un capteur de niveau d’eau fournit une mesure continue du niveau, tandis qu’un contacteur de niveau ne détecte que des points spécifiques, tels que le niveau haut ou bas.
