Types de pressostats, principe de fonctionnement, avantages et applications

Types de pressostats, principe de fonctionnement, avantages et applications

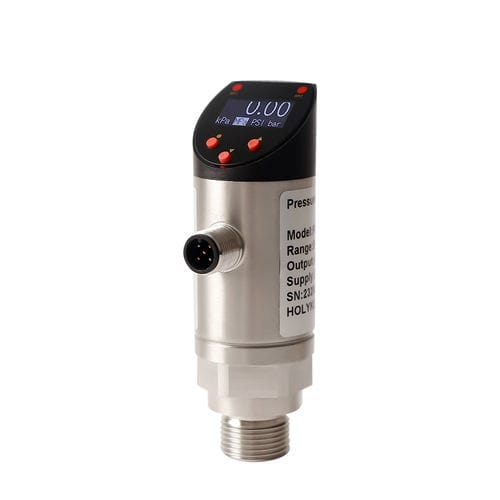

Holykell a récemment lancé un nouveau pressostat PS302. Il a été conçu et fabriqué à l'aide d'une technologie de pointe. Tous les composants sont soumis à des critères stricts de qualité et d'environnement pendant la production. Nos systèmes de gestion sont certifiés ISO 9001 et ISO 14001.

Il existe deux principaux types de pressostats sur le marché : les pressostats mécaniques et les pressostats électroniques. Le PS302 est un pressostat électrique à affichage numérique.

Un pressostat électronique numérique offre de nombreux avantages par rapport à un pressostat mécanique. Il offre notamment une plus grande précision, une usure moindre des contacts, une excellente stabilité à long terme, un fonctionnement simple et la possibilité d'effectuer des milliers de cycles de commutation.

Comment fonctionne le pressostat PS302 ?

Le pressostat PS302 est un dispositif passif puisqu'il n'a besoin que de la présence ou de l'absence de pression pour fonctionner. La pression de la membrane comprime un ressort calibré. Si la tension du ressort atteint ou dépasse le point de consigne, les contacts se ferment dans le cas d'un interrupteur NO ou s'ouvrent dans le cas d'un interrupteur NC.

Applications courantes

Les pressostats peuvent être utilisés dans diverses applications, comme indiqué ci-dessous :

Pour surveiller et contrôler la pression d'air du système, les systèmes CVC, les bouteilles de gaz, les pompes à air, etc. utilisent des pressostats pour compresseurs d'air.

Lorsque la pression d'huile du moteur chute en dessous du niveau prédéfini, les pressostats d'huile sont utilisés pour déterminer si la pression d'huile a chuté.

Les pressostats pour chaudières industrielles et résidentielles servent de dispositifs de sécurité. En cas de faible pression d'air lors du démarrage du four, ils arrêtent le four.

Un pressostat de pompe de puits est utilisé dans les bâtiments résidentiels et commerciaux pour amener l'eau du puits et s'assurer que la pression du système est suffisante pour fournir de l'eau sans surpression.

Les pompes à eau résidentielles, commerciales et agricoles utilisent des pressostats pour réguler automatiquement le débit.

Un pressostat à vide mesure le vide dans le système ou la pression négative. Ces composants se trouvent dans les chaudières, les chauffages électriques, les compresseurs d'air et les systèmes de transmission.

Applications des pressostats

Systèmes d'air comprimé : pour activer ou désactiver le compresseur au point de consigne.

Systèmes de chauffage, de ventilation et de climatisation. Les pressostats remplissent une fonction de sécurité importante dans les systèmes de chauffage tels que les chaudières. Ils éteignent l'appareil lorsqu'ils détectent une pression négative générée par le moteur du générateur de courant d'air. Les pressostats peuvent également détecter des fuites en contrôlant la pression du gaz.

Équipement de traitement. Les équipements de contrôle des flux de fluides et de gaz utilisent des pressostats pour maintenir un débit régulier.

Systèmes de pompage. Les pressostats aident à maintenir le niveau de l'eau dans un réservoir en activant ou en désactivant la pompe selon les besoins. Lorsque la pression de l'eau tombe en dessous d'un certain seuil, les contacts NO se ferment pour faire passer un courant dans la pompe. Lorsque la pression de l'eau atteint le point de consigne, les contacts s'ouvrent pour couper le courant vers la pompe, mettant ainsi fin à l'opération de pompage.

Avantages du pressostat Holykell PS302

Haute précision jusqu'à 0,5 % de l'E.M

Temps de réponse réglable

Compatible NPN, PNP, commutation libre

Bouton de raccourci pour l'étalonnage du zéro en un clic, changement d'unité rapide

L'OLED indique la pression actuelle

LED pour l'action du nœud, facile à observer

rotation de 180° et 360° pour l'affichage et le corps respectivement

Comment choisir un pressostat ?

Plusieurs critères de sélection doivent être pris en compte lors du choix d'un pressostat :

Gamme de pression : Les pressostats sont conçus pour une plage de pression spécifique. La plage de travail réelle ne doit pas dépasser la plage nominale.

Température de fonctionnement : la température de fonctionnement influe sur le matériau utilisé. Certains matériaux se dégradent à des températures élevées.

Fluide de traitement : Les propriétés chimiques du fluide déterminent le type de matériau requis pour les pièces en contact avec le fluide, le boîtier et d'autres éléments afin de garantir sa capacité à résister à toute attaque chimique ou physique du fluide de traitement.

Type de pression : Les systèmes à pression positive utilisent souvent des pressostats. Ils peuvent également être utilisés dans les applications sous vide. Les systèmes à pression négative nécessitent des pressostats spécifiés pour le vide et la pression composée. Les membranes sont idéales pour les applications de vide et de basse pression. Les pistons sont idéaux pour les applications à haute pression.

Holykell est l'un des principaux fabricants de capteurs de pression en Chine, fournissant une large gamme d'instruments de mesure de pression pour de multiples applications. Pour savoir quel est le bon pressostat pour votre application, contactez nos experts techniques dès aujourd'hui.
