Comment fonctionne un débitmètre électromagnétique

Quels sont les avantages et les inconvénients des débitmètres électromagnétiques ?

Les débitmètres électromagnétiques sont couramment utilisés dans les applications industrielles et municipales pour mesurer le débit de fluides conducteurs. Ils peuvent gérer une large gamme de types de fluides et de débits, et sont particulièrement bien adaptés pour mesurer le débit de liquides corrosifs ou abrasifs. Dans cet article, nous examinerons de plus près le fonctionnement des débitmètres électromagnétiques, leurs avantages et inconvénients, comment les installer, ainsi que certaines applications courantes et FAQ.

Comment fonctionne un débitmètre électromagnétique ?

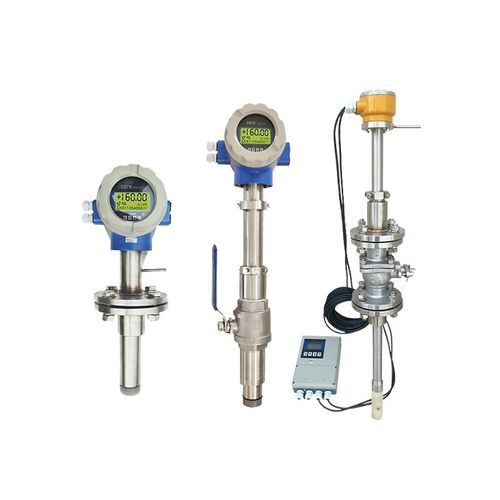

Avant de connaître le principe de fonctionnement d'un débitmètre électromagnétique, nous devons connaître sa structure. Généralement, il est composé d'un transmetteur, d'un revêtement, d'une électrode et d'un capteur qui mesurent ensemble le débit. Le capteur est placé en ligne et mesure une tension induite générée par le fluide lorsqu'il s'écoule dans un tuyau. Le transmetteur prend la tension générée par le capteur, convertit la tension en une mesure de débit et transmet cette mesure de débit à un système de contrôle.

Quels sont les avantages et les inconvénients des débitmètres électromagnétiques ?

Dans le cadre des principes énumérés ci-dessus, les débitmètres électromagnétiques présentent généralement les caractéristiques suivantes.

AVANTAGES

Insensible à la température, la pression, la densité ou la viscosité du liquide. Capable de détecter les liquides contenant des contaminants. Il n'y a pas de perte de charge. Aucune pièce mobile (améliore la fiabilité) avec moins d'obstruction. Une gamme de matériaux de revêtement, d'options d'électrodes et de tailles de ligne s'adapte à une grande variété d'applications de processus

LES INCONVÉNIENTS

La substance à mesurer doit être conductrice. Par conséquent, il ne peut pas mesurer les gaz et la vapeur, les produits pétroliers et les liquides similaires ayant une très faible conductivité. Comme il mesure le taux de volume, le volume de toute matière en suspension dans le liquide sera inclus. Une courte section de tuyau droit est nécessaire.

Comment installer des débitmètres électromagnétiques ?

Nous pouvons adopter une installation horizontale, inclinée et verticale pour les débitmètres électromagnétiques. L'installation la plus courante est horizontale, le compteur étant toujours rempli de liquide avec les électrodes maintenues dans le sens axial.

Lorsque le débitmètre est installé horizontalement ou incliné, son axe d'électrode doit être en position horizontale.

Si le fluide contient des particules solides ou du lisier, nous recommandons une installation verticale (flux de bas en haut).

Le compteur doit être correctement mis à la terre et avoir un contact électrique avec le liquide en cours de traitement.

Quelles industries utilisent des débitmètres magnétiques

Il existe un nombre illimité d'industries qui utilisent des débitmètres électromagnétiques en raison de leur adaptabilité et de leur polyvalence. Les typiques comprennent :

Production chimique

Distilleries

Approvisionnement en eau

Industrie minière

Laitier

Gestion des eaux usées

En conclusion, les débitmètres magnétiques sont particulièrement utiles dans les cas d'utilisation à base d'eau.

FAQ

Nos ingénieurs et notre équipe de service client sont heureux de répondre à toutes vos questions. En attendant, voici quelques-uns auxquels nous répondons beaucoup.

1.Est-il sûr et fiable d'installer un débitmètre électromagnétique à côté d'une pompe à eau ?

Si le débitmètre est installé trop près de la pompe, il peut être affecté par les turbulences et les vibrations générées par la pompe, ce qui peut également affecter sa précision. Par conséquent, il est recommandé d'installer le débitmètre à une distance suffisante en aval de la pompe pour permettre au débit de se stabiliser.

2.Puis-je l'utiliser pour obtenir des mesures à partir d'un tuyau partiellement rempli (air et liquide sous pression) ?

Généralement, la plupart des débitmètres électromagnétiques nécessitent des conduites pleines, tandis qu'avec le développement des technologies, des débitmètres magnétiques à conduite non pleine ont été développés et utilisés. Il ne nécessite pas de tubes pleins pour une mesure précise.

3.En cas de plus de bulles dans le liquide, ce débitmètre fonctionnera-t-il correctement ?

Si les bulles dans les tuyaux sont uniformément réparties, cela n'affectera généralement pas la mesure ; cependant, si de grosses bulles d'air recouvrent toute l'électrode, cela provoquera un circuit ouvert instantané de l'entrée du signal de débit et une fluctuation du signal de sortie !

Applications problématiques

Le revêtement des électrodes est un problème courant de débitmètre magnétique. L'accumulation de matériaux sur les surfaces internes du débitmètre peut isoler électriquement les électrodes du fluide de traitement. Cela peut entraîner une perte de signal ou une erreur de mesure, soit en modifiant le diamètre du tube d'écoulement, soit en provoquant des décalages de portée et de zéro.

Naturellement, la meilleure solution est la prévention. Une étape préventive consiste à dimensionner le compteur de telle sorte que, dans des conditions d'écoulement normales, la vitesse d'écoulement soit relativement élevée : au moins 6-12 pieds/sec, ou aussi élevée que possible compte tenu de la possibilité d'érosion et de corrosion.

Une autre méthode de prévention consiste à utiliser des électrodes qui font saillie dans le flux d'écoulement pour profiter de l'effet de turbulence et de lavage. En service plus sévère, un système de nettoyage mécanique peut être installé et utilisé par intermittence ou en continu pour éliminer le revêtement et les accumulations.
