Electroérosion par enfonçage ou électroérosion par fil : décodage des choix d'usinage

{{{sourceTextContent.subTitle}}}

L'électroérosion par enfonçage et l'électroérosion par fil

{{{sourceTextContent.description}}}

1. Ce qu'est la GED et le principe commun

L'électroérosion par enfonçage et l'électroérosion par fil appartiennent toutes deux à la catégorie plus large de l'usinage par décharge électrique (EDM), un processus d'usinage sans contact qui utilise des décharges électriques (étincelles) entre une électrode et une pièce à usiner pour enlever de la matière. Ces décharges se produisent dans un fluide diélectrique et peuvent usiner des métaux conducteurs extrêmement durs avec une très grande précision. L'électro-érosion est particulièrement utile lorsque les outils de coupe traditionnels ne peuvent pas être utilisés en raison de la dureté ou de la complexité de la géométrie.

2. L'électroérosion par enfonçage : concept de base et fonctionnement

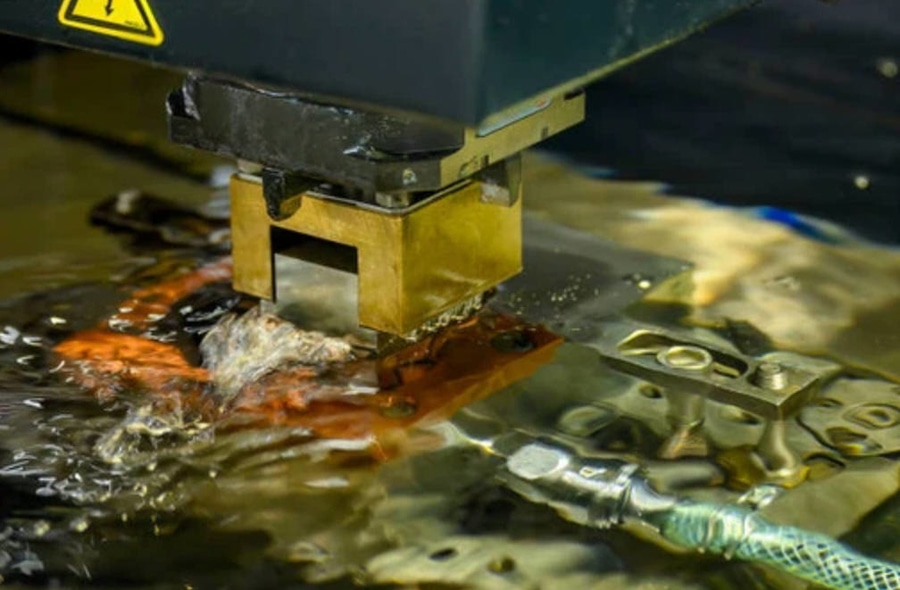

L'électroérosion par enfonçage (également appelée électroérosion par enfonçage ou électroérosion par enfonçage) utilise une électrode tridimensionnelle préformée, généralement en graphite ou en cuivre, qui est plongée dans la pièce à usiner immergée dans un fluide diélectrique. Des impulsions électriques contrôlées érodent la pièce pour qu'elle épouse la forme de l'électrode, ce qui permet l'usinage complexe de cavités et de caractéristiques en 3D.

3. L'électroérosion à fil : concept de base et fonctionnement

L'électroérosion à fil utilise un fil fin (souvent en laiton ou en tungstène) alimenté en continu comme électrode, qui coupe la pièce à usiner comme une scie très précise alimentée par des étincelles plutôt que par un contact physique. La pièce n'a pas besoin d'être complètement immergée ; le fil avance et érode la matière, ce qui permet de découper des contours 2D très précis et des profils avec des tolérances étroites.

4. Différences entre les électrodes et le mouvement

Dans l'électroérosion par enfonçage, l'électrode est un outil solide et façonné qui descend principalement le long de l'axe Z pour former des cavités correspondant à sa géométrie. En revanche, l'électroérosion par fil déplace un fil fin principalement le long des axes X et Y, coupant des caractéristiques dans l'épaisseur de la pièce. Les différents types d'électrodes et les directions de déplacement différencient fondamentalement les types de formes que chaque méthode peut produire.

5. Avantages de l'électroérosion par enfonçage

L'électroérosion par enfonçage est particulièrement efficace pour produire des formes 3D complexes, des cavités profondes, des caractéristiques aveugles et des contours internes qu'il serait difficile, voire impossible, d'usiner de manière conventionnelle. Elle excelle également avec les matériaux durs, puisque le matériau de l'électrode n'a pas besoin d'être plus dur que la pièce à usiner, et elle évite les problèmes tels que l'usure de l'outil qui affectent les méthodes de coupe par contact.

6. Limites de l'électroérosion par enfonçage

Toutefois, l'électroérosion par enfonçage est généralement plus lente et moins efficace pour les gros volumes d'enlèvement de matière. La gestion des déchets, le rinçage du diélectrique dans les creux profonds et le maintien de la cohérence de la décharge dans les cavités profondes peuvent poser des problèmes qui affectent le temps de cycle et la complexité de l'installation.

7. Avantages de l'électroérosion à fil

L'électroérosion à fil offre une précision exceptionnelle, une utilisation élevée des matériaux et un coût de traitement inférieur à celui de l'électroérosion par enfonçage. Il est idéal pour découper des pièces minces ou plates, des profils complexes, des angles vifs et des caractéristiques à faible tolérance. Le fil étant alimenté en continu, le processus est très efficace et les cycles de production sont plus courts. L'érosion minimale signifie un bon rendement de la matière, ce qui est un grand avantage pour l'usinage de métaux coûteux.

8. Limites de l'électroérosion par fil et conseils d'application

L'électroérosion à fil ne peut pas produire de cavités aveugles, d'évidements à fond fermé ou de caractéristiques profondément minées, car le fil doit traverser complètement la pièce. De par sa nature, l'électroérosion à fil est limitée aux matériaux conducteurs d'électricité. Le choix entre les deux techniques dépend de l'épaisseur de la pièce, de la complexité de la géométrie, des besoins de précision, du volume de production, des objectifs de finition de surface et du budget. L'électroérosion à fil est généralement privilégiée pour la découpe 2D de précision et l'électroérosion par enfonçage pour la mise en forme 3D complexe et profonde.
