Chanfrein et congé - Ce qu'il faut savoir

{{{sourceTextContent.subTitle}}}

Chanfrein et congé

{{{sourceTextContent.description}}}

1. Définitions du chanfrein et du congé

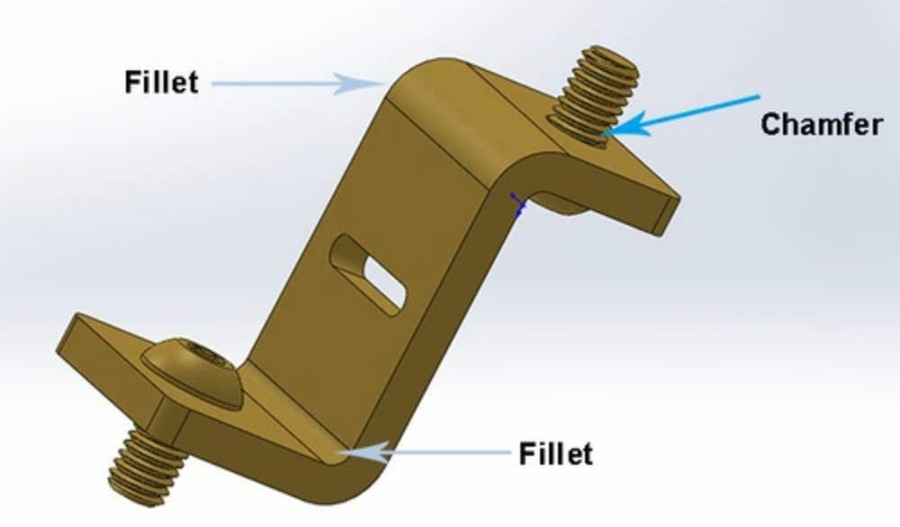

Un chanfrein est un bord biseauté ou angulaire créé en coupant le matériau à un angle spécifique (souvent 45°) pour supprimer les angles vifs et créer une transition plane et inclinée entre les surfaces. À l'inverse, un congé est un bord arrondi ou courbé qui fusionne en douceur deux surfaces adjacentes. Les chanfreins et les congés sont tous deux des traitements d'arêtes couramment utilisés dans l'usinage et la fabrication pour améliorer la manipulation et les performances des pièces.

2. Objectifs et avantages

Les chanfreins et les congés servent à éliminer les arêtes vives - ce qui améliore la sécurité en réduisant le risque de coupures - et peuvent faciliter l'assemblage en guidant les pièces dans leur position. Les filets permettent également de mieux répartir les contraintes sur une pièce, réduisant ainsi les concentrations de contraintes susceptibles d'entraîner des fissures ou des défaillances sous charge. Les chanfreins, bien qu'ils soient principalement destinés à faciliter l'assemblage et l'esthétique, ne répartissent pas les contraintes de manière aussi significative que les congés.

3. Principales différences de forme et de fonction

Les chanfreins présentent des surfaces planes et droites qui se rejoignent en angle, ce qui donne aux pièces un aspect plus anguleux et géométrique et simplifie les trajectoires d'outil pour l'usinage. Les filets sont lisses et incurvés, ce qui permet d'obtenir des arêtes plus solides et d'améliorer les caractéristiques d'usure. Par rapport aux chanfreins, les congés augmentent généralement la résistance à la fatigue et la durabilité des pièces, mais nécessitent un usinage ou des trajectoires d'outils plus complexes pour obtenir la géométrie incurvée.

4. Dessin technique et annotation

Sur les dessins techniques, les chanfreins sont généralement annotés d'un "C" et de dimensions telles que l'angle et la longueur (par exemple, C 45° x 5), tandis que les congés sont désignés par "R" suivi de la valeur du rayon (par exemple, R10). Ces conventions permettent de s'assurer que les concepteurs, les machinistes et les ingénieurs ont une compréhension claire des conditions requises pour les arêtes au cours de la fabrication et de l'inspection.

5. Considérations relatives à la sélection et meilleures pratiques

Le choix entre un chanfrein et un congé dépend des exigences fonctionnelles, des besoins de résistance de la pièce, du coût de fabrication et des considérations d'assemblage. Les chanfreins sont souvent préférés pour faciliter l'assemblage, réduire les coûts d'usinage et simplifier la géométrie, tandis que les congés sont choisis lorsque la répartition des contraintes, la résistance à la fatigue ou des transitions plus douces sont importantes. Les concepteurs peuvent également prendre en compte des facteurs tels que la disponibilité de l'outillage, les processus secondaires et les exigences globales de la pièce lorsqu'ils décident du traitement des arêtes à appliquer.
