Tournage par étapes vs. Tournage conique : Tout ce qu'il faut savoir

{{{sourceTextContent.subTitle}}}

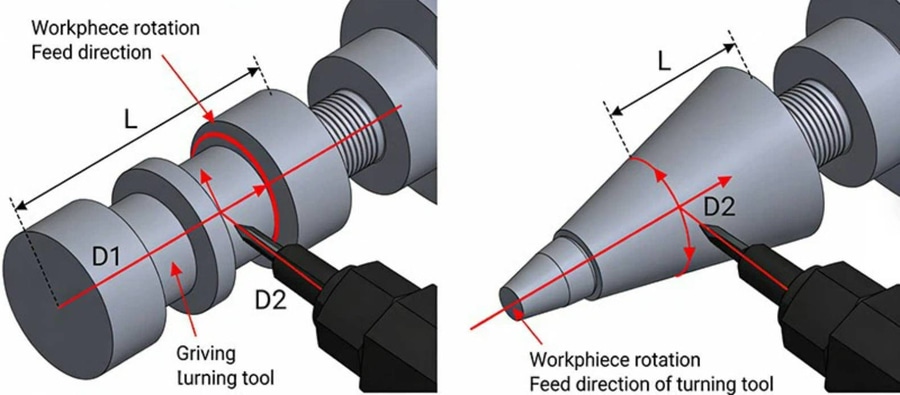

Tournage par étapes vs. Tournage conique

{{{sourceTextContent.description}}}

1. Vue d'ensemble des opérations de tournage

Le tournage est un processus d'usinage utilisé pour créer des pièces à symétrie de rotation par enlèvement de matière sur une pièce en rotation. Parmi les opérations de tournage, le tournage par étapes et le tournage conique répondent à des objectifs géométriques et fonctionnels différents. Le tournage par étapes produit des changements de diamètre distincts le long d'un arbre, tandis que le tournage conique crée une transition graduelle et angulaire entre les diamètres. Il est essentiel de comprendre ces différences pour choisir la bonne méthode d'usinage en fonction de la conception de la pièce, des exigences de précision et de l'efficacité de la production.

2. Tournage par étapes : Définition et processus

Le tournage par étapes est utilisé pour fabriquer des arbres comportant plusieurs sections cylindriques de diamètres différents disposées le long d'un même axe. Chaque section conserve un diamètre constant et les transitions sont généralement des épaulements aigus ou de petits congés. L'outil de coupe se déplace parallèlement à l'axe de la pièce, en usinant une étape à la fois. Cette méthode est simple, hautement reproductible et bien adaptée aux tours manuels et à commande numérique, en particulier pour la production par lots de pièces présentant des ruptures dimensionnelles évidentes.

3. Tournage conique : Définition et processus

Le tournage conique crée une pièce dont le diamètre augmente ou diminue progressivement sur sa longueur, formant une surface conique ou inclinée. Contrairement au tournage par étapes, l'outil suit une trajectoire angulaire par rapport à l'axe de la pièce. Ce résultat peut être obtenu grâce à l'ajustement de l'appui composé, au décalage de la contre-pointe, aux attachements coniques ou aux trajectoires d'outils contrôlées par la CNC. Le tournage conique peut produire des cônes externes ou internes, ainsi que des profils coniques uniformes ou variables, ce qui le rend essentiel pour l'alignement et les caractéristiques d'accouplement.

4. Principales différences en termes de géométrie, de précision et de complexité

La principale différence réside dans la géométrie : le tournage par étapes entraîne des changements brusques de diamètre, tandis que le tournage conique produit des transitions douces et continues. Le tournage par étapes est généralement plus simple à exécuter et à programmer, et offre une grande précision dimensionnelle car chaque élément est usiné indépendamment. Le tournage conique nécessite un contrôle plus précis de l'angle et un étalonnage de la machine, ce qui le rend plus sensible aux erreurs de réglage ou de programmation. Cependant, le tournage conique permet souvent d'obtenir des transitions visuelles plus douces et d'améliorer les performances fonctionnelles dans les applications de charge ou d'alignement.

5. Applications et considérations relatives à la fabrication CNC

Les deux procédés sont largement utilisés dans des secteurs tels que l'automobile, l'aérospatiale, l'hydraulique et les machines industrielles. Le tournage étagé est couramment appliqué aux arbres, aux essieux et aux composants nécessitant des sièges de roulements ou des épaulements de montage. Le tournage conique est essentiel pour les porte-outils, les interfaces de broche, les raccords serrés et les caractéristiques d'alignement. La technologie CNC moderne permet de combiner le tournage étagé et le tournage conique dans une seule installation, ce qui améliore l'efficacité et la cohérence tout en répondant à des exigences de conception complexes.
