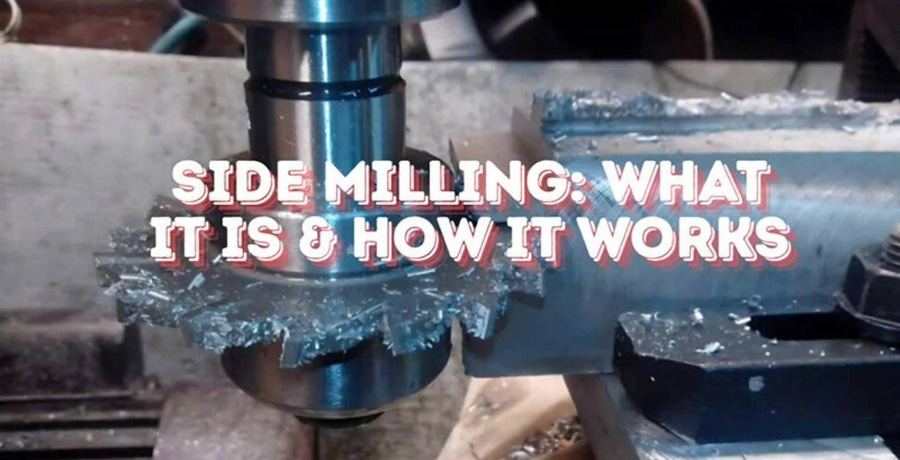

Fraisage latéral : Qu'est-ce que c'est et comment ça marche ?

{{{sourceTextContent.subTitle}}}

Fraisage latéral

{{{sourceTextContent.description}}}

1. Définition et concept de base

Le fraisage latéral est une opération d'usinage dans laquelle les côtés de l'outil de coupe entrent en contact avec la pièce à usiner, plutôt que la face de la fraise. L'axe de l'outil est parallèle (ou presque) à la surface à usiner, de sorte que la matière est enlevée le long du côté de la fraise. Cette méthode est particulièrement adaptée à la création de fentes, de rainures, d'épaulements et d'autres caractéristiques le long du côté ou du bord d'une pièce.

2. Fonctionnement du processus et éléments clés

Le processus utilise une fraise montée sur un arbre ou un outil de fraisage latéral dont les dents sur la circonférence et parfois sur la face latérale coupent dans le matériau. La pièce est serrée fermement et la fraise se déplace le long ou dans la surface latérale, enlevant la matière par étapes. Les paramètres importants du processus comprennent la vitesse de la broche (tr/min), la vitesse d'avance, la profondeur de coupe, le diamètre de l'outil, le nombre de dents et l'angle d'engagement, chacun ayant une incidence sur la finition de la surface, la durée de vie de l'outil et la précision des dimensions.

3. Outils, matériaux et types de fraises adaptés

Les fraises pour le fraisage latéral sont disponibles en différents modèles : les fraises lisses ou à dents droites pour le rainurage général, et les fraises à dents décalées pour les coupes plus lourdes et une meilleure évacuation des copeaux. Le choix du matériau de la fraise (carbure, carbure revêtu) dépend du matériau de la pièce (acier, aluminium, plastique) et de la finition souhaitée. La méthode fonctionne pour les métaux, les plastiques et les composites, mais la rigidité, l'évacuation des copeaux et le support sont particulièrement importants pour les coupes latérales lourdes.

4. Avantages et limites

Les avantages du fraisage latéral comprennent la possibilité d'usiner des caractéristiques sur le côté d'une pièce en une seule passe, de bons taux d'enlèvement de matière pour le type de caractéristique et la polyvalence pour les fentes et les rainures le long des bords. Toutefois, le fraisage latéral est moins adapté aux poches internes, aux pièces très fines (qui peuvent se déformer) et au contournage de haute précision dans les cavités. En outre, l'enlèvement des copeaux et les vibrations de l'outil doivent être gérés afin d'éviter les défauts de surface ou l'usure de l'outil.

5. Applications et considérations relatives aux meilleures pratiques

Le fraisage latéral est couramment utilisé pour réaliser des fentes, des rainures, des gorges, des épaulements, des contours de faces latérales et l'usinage périphérique de pièces dont les caractéristiques courent le long d'un bord ou d'une face. Lors du choix du fraisage latéral dans un contexte de production, les ingénieurs doivent tenir compte de la géométrie de la pièce (caractéristiques latérales accessibles), du support/de la rigidité de la pièce, de la sélection de l'outil (conception de la dent, diamètre de la fraise, revêtement), de la rigidité de la machine et du montage, de la gestion des copeaux et du liquide de refroidissement, ainsi que des paramètres de processus corrects pour maintenir la durée de vie de l'outil et la qualité de la surface.
