30+ types de capteurs à connaître

{{{sourceTextContent.subTitle}}}

30+ types de capteurs à connaître

{{{sourceTextContent.description}}}

1. Définition et rôle des capteurs

Les capteurs sont des dispositifs qui détectent les changements physiques dans l'environnement, tels que la température, la lumière, la pression ou le mouvement, et les convertissent en signaux électriques mesurables. Ils servent de pont entre le monde physique et le monde numérique, permettant aux systèmes intelligents, aux robots et aux équipements industriels de "percevoir" leur environnement et de réagir intelligemment.

2. Principe de fonctionnement et traitement des signaux

Le fonctionnement de base d'un capteur implique un élément sensible qui réagit à une entrée physique, un transducteur qui convertit cette entrée en un signal électrique (tel qu'une tension ou un courant) et un circuit de conditionnement du signal qui amplifie, filtre et transmet les données à un contrôleur. Cette chaîne de signaux transforme les changements environnementaux bruts en informations numériques utiles.

3. Principales mesures de performance

Lors de la sélection d'un capteur, les ingénieurs évaluent des spécifications essentielles telles que la précision, la sensibilité, la portée, le temps de réponse, la répétabilité, la stabilité, la linéarité et la durabilité dans différentes conditions environnementales. Ces paramètres déterminent la fiabilité et la cohérence des résultats du capteur dans les applications réelles.

4. Types de capteurs par quantité mesurée (partie 1)

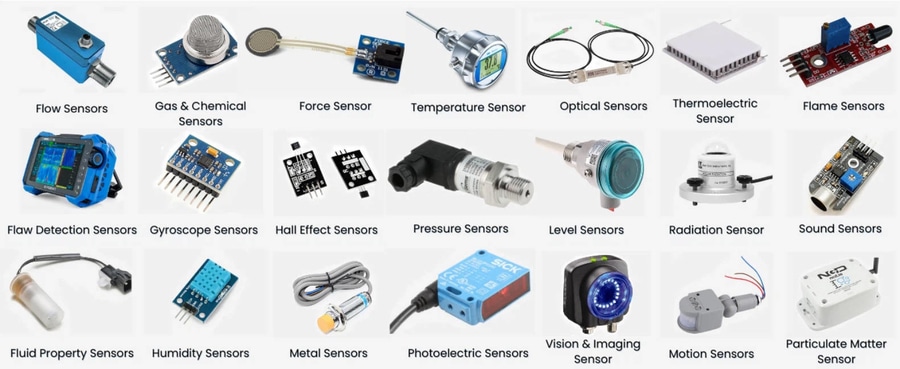

L'article énumère plus de 30 types de capteurs, en commençant par ceux qui mesurent des quantités physiques. Il s'agit par exemple de capteurs de température (thermocouples, RTD, thermistances, infrarouges), de capteurs de pression (utilisant des jauges de contrainte ou des membranes), de capteurs de niveau (à flotteur, à ultrasons, radar, capacitifs) et de capteurs de débit (à turbine, électromagnétiques, à ultrasons). Chaque type répond à des besoins spécifiques en matière de surveillance industrielle, automobile ou environnementale.

5. Types de capteurs par quantité mesurée (partie 2)

Parmi les autres catégories figurent les capteurs de force et de couple pour la mesure des charges mécaniques, les capteurs de vision et d'image (CCD/CMOS) pour la reconnaissance d'objets, les capteurs de position et de déplacement (encodeurs, potentiomètres, capteurs à effet Hall), les capteurs optiques et photoélectriques pour la détection d'objets, les capteurs de mouvement et de vibration (accéléromètres, PIR), les capteurs de son et d'ultrasons pour les applications acoustiques, les capteurs de gaz et de produits chimiques pour la détection de composés volatils et les capteurs d'humidité pour la mesure de l'humidité de l'air. L'article mentionne également les capteurs de rayonnement, de flamme, de détection de défauts, de métaux, de fuites, les gyroscopes et les biocapteurs en tant que catégories spécialisées utilisées dans des secteurs allant de l'aérospatiale aux soins de santé.

6. Classification par principe de fonctionnement

Les capteurs peuvent également être classés en fonction de leur principe physique de fonctionnement : résistif (détection d'un changement de résistance), capacitif (changement de capacité dû à la distance ou au diélectrique), inductif et électromagnétique (interaction avec un champ magnétique), à effet Hall (tension générée dans un champ magnétique), piézoélectrique (charge électrique due à une pression appliquée), optique (transmission ou réflexion de la lumière), thermoélectrique (tension générée par des différences de température) et électrochimique (réactions chimiques produisant des signaux électriques). Chaque principe définit la manière dont le capteur interagit avec son environnement et les matériaux dont il a besoin.

7. Classification par type de sortie

En fonction du signal de sortie, les capteurs sont divisés en deux catégories : les capteurs analogiques et les capteurs numériques. Les capteurs analogiques produisent des signaux continuellement variables proportionnels à la quantité mesurée, comme la tension ou la résistance. Les capteurs numériques, en revanche, fournissent des signaux discrets ou des données codées, intégrant souvent un ADC (convertisseur analogique-numérique) interne ou utilisant des protocoles tels que I²C, SPI ou UART, ce qui les rend plus compatibles avec les microcontrôleurs et les appareils IoT.

8. Classification par méthode de contact

Les capteurs sont également classés en fonction de leur contact physique avec l'objet cible. Les capteurs avec contact, tels que les thermistances ou les jauges de contrainte, offrent une grande précision mais peuvent s'user ou interférer avec l'objet à mesurer. Les capteurs sans contact, tels que les capteurs infrarouges, ultrasoniques ou radar, permettent une détection à distance, une réponse plus rapide et une durée de vie plus longue, bien qu'ils puissent être affectés par la poussière, la température ou le bruit ambiant.

9. Considérations pratiques sur la sélection et l'intégration

Aucun système de classification unique ne couvre tous les capteurs, c'est pourquoi l'article recommande d'évaluer conjointement plusieurs dimensions : quantité mesurée, principe de fonctionnement, type de signal et méthode de contact. Les ingénieurs doivent également tenir compte du coût, de la précision requise, des conditions environnementales, des contraintes d'installation et de l'intégration avec des systèmes électroniques ou d'automatisation lorsqu'ils choisissent le bon capteur pour un projet.

10. Conclusion et pertinence industrielle

L'article conclut que la compréhension des différents types de capteurs et de leurs principes est essentielle pour construire des systèmes précis et fiables dans les applications de fabrication, d'automobile, de robotique et d'IdO. HLC Metal Parts souligne sa capacité à soutenir les projets de capteurs grâce à des composants métalliques et plastiques personnalisés, des assemblages de contacts, des boîtiers et des solutions d'assemblage automatisé, garantissant à la fois la précision et la durabilité de la production de capteurs.
