Chanfrein 101 : un guide complet pour les ingénieurs et les fabricants

{{{sourceTextContent.subTitle}}}

Chanfrein 101

{{{sourceTextContent.description}}}

1. Comprendre les chanfreins et leur importance

Un chanfrein est une coupe droite et angulaire qui remplace les angles vifs à 90°. Il est généralement fixé à 45°, bien que d'autres angles soient utilisés en fonction des besoins de la conception. Les chanfreins sont essentiels non seulement pour améliorer l'esthétique, mais aussi pour renforcer la sécurité, l'alignement de l'assemblage et les performances mécaniques. Ils sont largement utilisés dans l'ingénierie pour réduire les concentrations de contraintes, prévenir les dommages aux arêtes et faciliter les processus de revêtement ou d'inspection.

2. Types de chanfreins et leurs applications

Le guide présente plusieurs types de chanfreins : à pattes égales, à angle de distance, à deux distances (asymétriques), à entrée de trou, de face et des profils personnalisés. Chaque type remplit des fonctions différentes - par exemple, les chanfreins d'entrée de trou facilitent l'alignement des fixations, tandis que les chanfreins asymétriques répondent aux exigences d'espace ou de direction de la force. Ces variations sont essentielles dans des domaines tels que l'aérospatiale, l'automobile et l'outillage de précision.

3. Avantages des bords chanfreinés dans la conception et la fabrication

Les arêtes chanfreinées améliorent la sécurité des pièces, réduisent les erreurs d'assemblage, améliorent l'aspect des produits et minimisent les concentrations de contraintes. Ils peuvent éliminer la nécessité d'étapes d'ébavurage distinctes et améliorer l'ajustement des assemblages mécaniques. Les applications vont des engrenages et des composants de moteurs à l'électronique grand public et aux structures architecturales, où les chanfreins jouent un rôle à la fois fonctionnel et esthétique.

4. Quand ne pas utiliser les chanfreins

Dans certains cas, le chanfreinage n'est pas recommandé. Il s'agit notamment des surfaces portantes qui nécessitent un contact total, des surfaces d'étanchéité pour lesquelles un contact affleurant est essentiel, ou des conceptions qui privilégient l'esthétique ou la géométrie à arêtes vives. En outre, les chanfreins doivent être évités sur les pièces d'épaisseur insuffisante, car ils peuvent affaiblir l'intégrité structurelle.

5. Techniques de chanfreinage, outils et intégration CAO

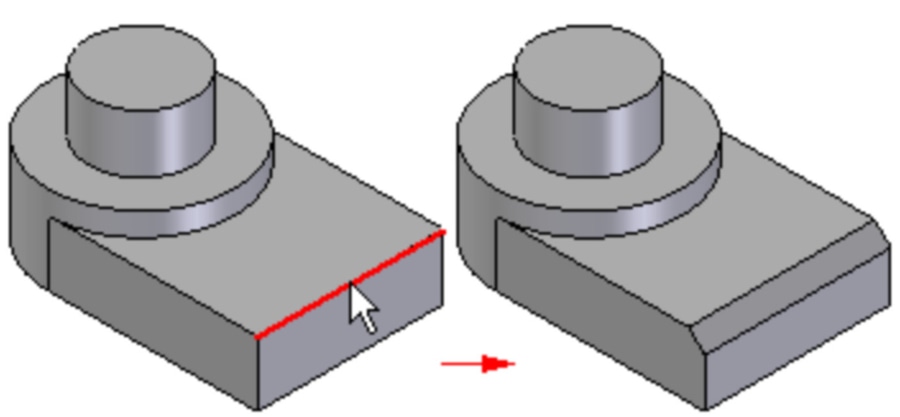

Les chanfreins peuvent être appliqués à l'aide de diverses techniques de CAO et usinés à l'aide de fraises à chanfrein, de fraises à chanfreiner ou de parcours d'outils CNC. L'article explique également comment mesurer les angles de chanfrein à l'aide d'outils tels que les rapporteurs de biseau, les MMT ou les jauges de chanfrein. Les stratégies modernes telles que l'automatisation de la FAO, le chanfreinage à grande avance et l'usinage adaptatif améliorent l'efficacité et la cohérence du chanfreinage dans les environnements de haute précision.
