Comprendre les arbres cannelés : Types, avantages et applications

{{{sourceTextContent.subTitle}}}

Comprendre les arbres cannelés

{{{sourceTextContent.description}}}

Paragraphe 1 : Qu'est-ce qu'un arbre cannelé et quelles sont ses principales fonctions ?

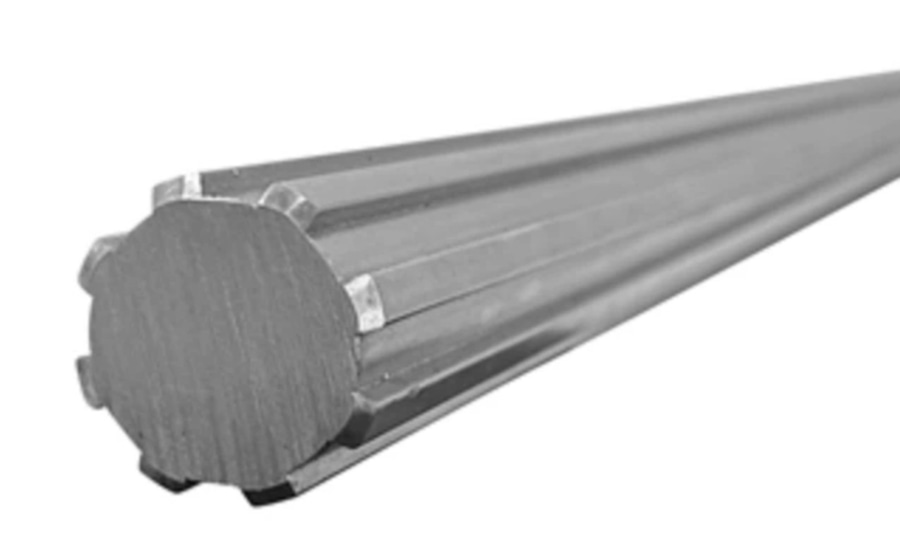

Un arbre cannelé est un composant mécanique cylindrique dont la surface présente une série d'arêtes (cannelures) usinées avec précision. Ces cannelures s'insèrent dans les rainures correspondantes des pièces d'accouplement telles que les engrenages ou les moyeux, permettant la transmission efficace du couple et le maintien d'un alignement angulaire précis. Contrairement aux arbres clavetés, les arbres cannelés répartissent les contraintes sur plusieurs dents, ce qui se traduit par une plus grande durabilité et une meilleure capacité de charge. Ils sont essentiels dans les applications nécessitant une synchronisation de la rotation, telles que les transmissions automobiles, la robotique et les systèmes d'engrenage industriels.

Paragraphe 2 : Types d'arbres cannelés et leurs applications

Les arbres cannelés se présentent sous différents profils : cannelures en développante, cannelures droites, cannelures dentelées, cannelures hélicoïdales et cannelures internes/externes. Les arbres cannelés à développante sont normalisés et conviennent aux applications à forte charge telles que les transmissions. Les cannelures droites sont plus simples à produire mais moins efficaces. Les cannelures dentelées sont conçues pour un alignement de précision, pas pour le couple. Les cannelures hélicoïdales offrent un transfert de couple en douceur et s'adaptent aux mouvements axiaux, ce qui est idéal pour les systèmes aérospatiaux et robotiques. Chaque type est sélectionné en fonction de la charge requise, de la précision de l'alignement et de la complexité de la conception.

Paragraphe 3 : Méthodes de fabrication et sélection des matériaux

Les méthodes d'usinage courantes pour les arbres cannelés comprennent le brochage, le taillage, le façonnage, le fraisage, le laminage et la rectification. Chaque méthode varie en termes de précision, de coût et d'adaptation aux cannelures internes ou externes. Le brochage et le taillage conviennent mieux à la production de masse, tandis que le fraisage et le façonnage offrent une certaine souplesse pour les pièces personnalisées ou de faible volume. Le choix des matériaux, qui vont des aciers alliés à l'acier inoxydable, en passant par l'aluminium et le titane, dépend de facteurs tels que la capacité de charge, la résistance à la corrosion et l'usinabilité. Les traitements thermiques tels que la cémentation et la trempe par induction améliorent encore la durabilité et la dureté de la surface.

Paragraphe 4 : Applications industrielles et conseils de maintenance

Les arbres cannelés sont largement utilisés dans l'industrie automobile, dans les essieux moteurs, les colonnes de direction, les prises de force et les arbres de transmission, où ils transmettent la puissance et permettent un mouvement axial. Un entretien adéquat est essentiel pour assurer leur longévité et leurs performances. Cela inclut la lubrification, les inspections de routine pour détecter l'usure ou le désalignement, et le remplacement des composants présentant des signes de corrosion ou de jeu. En choisissant la bonne conception de cannelure, les bons matériaux et le bon processus d'usinage, les ingénieurs peuvent garantir des performances élevées, une durée de vie prolongée et des temps d'arrêt minimaux dans les systèmes mécaniques exigeants.
