Pliage de métaux 101 : un guide pour le pliage de précision des tôles

{{{sourceTextContent.subTitle}}}

Cintrage des métaux 101

{{{sourceTextContent.description}}}

Qu'est-ce que le pliage des métaux et comment fonctionne-t-il ?

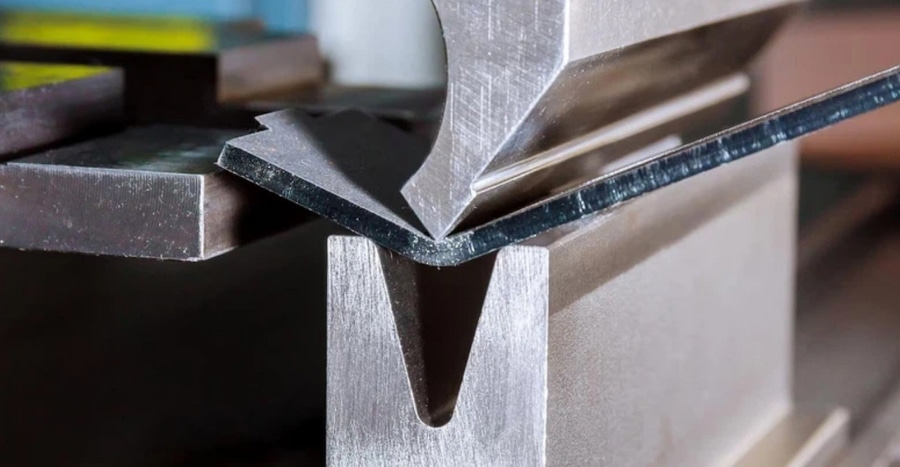

Le cintrage du métal est un procédé de fabrication par formage à froid utilisé pour déformer la tôle en lui donnant des angles spécifiques, des courbes ou des formes complexes sans la couper ou la souder. Le processus consiste à placer une pièce métallique plate entre un poinçon et une matrice, puis à appliquer une force pour plier le matériau. Les facteurs clés comprennent la planification des lignes de pliage, la prise en compte du retour élastique et la sélection de l'outillage et de la configuration de la machine appropriés. En fonction de l'épaisseur, des propriétés du matériau et de la complexité de la pièce, le pliage peut être réalisé à l'aide de diverses techniques telles que le pliage à l'air, le pliage par le bas et le pliage par le haut, chacune offrant différents niveaux de force, de précision et de flexibilité.

Méthodes de cintrage, formes et matériaux

Il existe de nombreuses techniques de cintrage adaptées à différents cas d'utilisation. Elles comprennent le cintrage par étirage rotatif pour les tubes, le cintrage par roulage pour les courbes à grand rayon, le pliage pour les bords de panneaux et le cintrage par élastomère pour les matériaux pré-enrobés. En ce qui concerne les formes, les types les plus courants sont les courbes en V, les courbes en U, les courbes en Z, les courbes, les ourlets et les joggles. Les matériaux appropriés vont de l'acier doux, de l'acier inoxydable et de l'aluminium au cuivre, au laiton et aux aciers revêtus. La ductilité du matériau, l'épaisseur, le sens du grain et le traitement thermique influencent tous la pliabilité et doivent être pris en compte lors de la conception et de la fabrication.

Conception, outils et défauts courants

La conception en vue de la pliabilité implique l'application de bonnes pratiques telles que le respect des longueurs minimales des brides, le placement correct des trous, la prise en compte du retour élastique et l'alignement des lignes de pliage. Des outils tels que les presses plieuses, les plieuses, les cintreuses à rouleaux et les matrices rotatives permettent de réaliser différents types d'opérations de pliage. Les défauts de pliage les plus courants sont les écarts de retour élastique, les fissures, les plis, les torsions, les marques d'outillage et les déformations autour des trous. Bon nombre de ces problèmes peuvent être évités grâce à une bonne conception, à un outillage approprié et à la sélection des matériaux.

Applications, facteurs de coût et idées pratiques

Le pliage des métaux est largement utilisé dans la fabrication de boîtiers, de supports, de plateaux, de châssis, de boîtiers d'appareils électroménagers et de panneaux architecturaux. Il offre des avantages tels que l'intégrité structurelle, l'utilisation efficace des matériaux et l'intégration avec d'autres étapes de fabrication. Bien qu'il ne soit pas cher par pièce, le coût dépend du type de matériau, de la complexité du pliage, des exigences en matière de tolérance et du volume. Par rapport à l'estampage ou au moulage sous pression, le pliage offre une certaine souplesse et des coûts d'outillage peu élevés pour les volumes moyens et faibles. Une pièce métallique correctement pliée peut durer des décennies avec un minimum d'entretien, ce qui fait du pliage des métaux un processus essentiel dans la fabrication de tôles de précision.
