Un regard sur les MEB de table - Accès rapide aux détails fins et à la composition des matériaux grâce à un outil analytique polyvalent, compact, facile à utiliser et peu coûteux

{{{sourceTextContent.subTitle}}}

La série TM4000 est la dernière génération de MEB de table d'Hitachi, offrant des capacités avancées tout en conservant le cœur du concept - facilité d'utilisation et rapidité d'obtention des données - au cœur de la technologie, sans sacrifier la flexibilité.

{{{sourceTextContent.description}}}

Les microscopes électroniques à balayage (MEB) classiques, bien qu'encombrants, coûteux et parfois complexes à utiliser pour quiconque n'est pas un spécialiste bien formé, peuvent souvent fournir une résolution d'image beaucoup plus élevée que ce qu'exige une tâche analytique typique.

Ces dernières années, les microscopes électroniques compacts de table sont apparus comme des outils robustes, polyvalents et capables de fournir une résolution d'image suffisante pour de nombreuses applications, mais avec une facilité d'utilisation inégalée et pour une fraction du coût d'un microscope électronique à balayage conventionnel de taille normale.

Cet article explore les avantages des MEB de table et donne un aperçu de certaines des caractéristiques de la série TM4000, la dernière génération de MEB de table compacts, polyvalents et faciles à utiliser d'Hitachi.

Exploration des MEB de table

Les MEB de table peuvent être considérés comme une extension logique de la stéréomicroscopie optique en surmontant les limites de résolution d'image et de profondeur de champ de cette technologie bien établie. En outre, ces instruments fournissent des informations supplémentaires sur les images, telles que les différences de composition des matériaux et, lorsqu'ils sont équipés d'une fonction d'analyse des éléments par rayons X, une vision claire de la composition élémentaire (chimique) d'un échantillon.

L'imagerie d'un échantillon dans un stéréomicroscope optique ne nécessite aucune préparation particulière : l'échantillon est placé sous l'objectif, la source d'éclairage est allumée, la mise au point est effectuée et l'image est sauvegardée.

Un MEB de table bien conçu devrait suivre ce mode de fonctionnement : N'importe quel échantillon peut être chargé, le faisceau d'électrons est lancé en utilisant des paramètres prédéfinis optimisés pour l'observation, et des algorithmes sophistiqués optimisent instantanément le contraste et la mise au point de l'image : L'utilisateur n'a plus qu'à déplacer le site d'intérêt au centre de l'image et à régler le grossissement souhaité. En bref : le MEB pour tous !

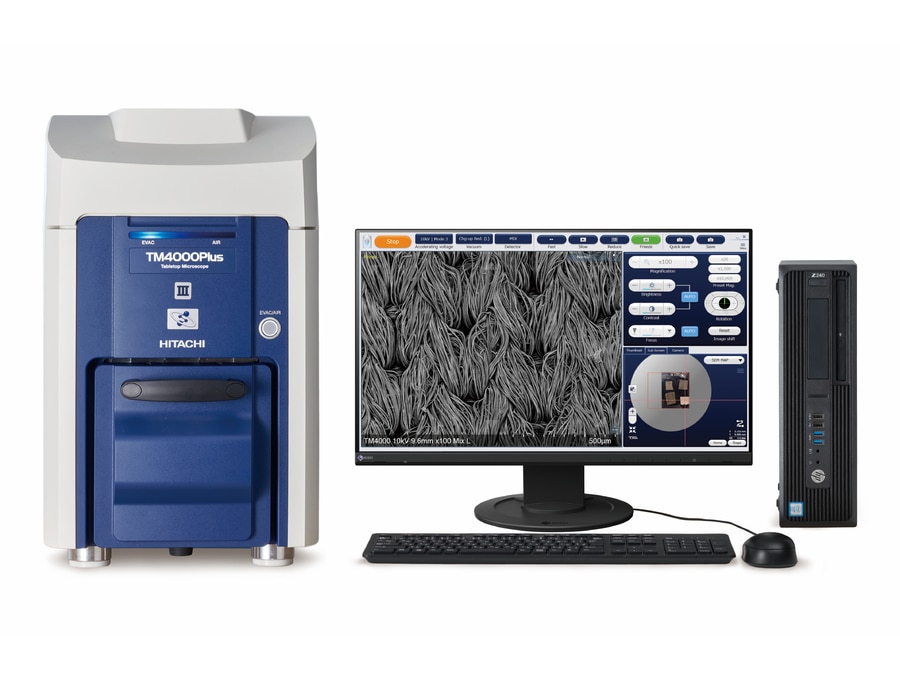

Microscopes de table de la série TM4000 - Flexibilité, facilité d'utilisation et qualité d'image supérieure dans un ensemble compact

Hitachi a lancé le premier MEB de table commercial en 2005, permettant à tout opérateur de produire facilement et rapidement des images de microscopie électronique de haute qualité. Cette technologie a été rapidement adoptée par l'industrie et les universités dans un large éventail de domaines tels que la recherche en sciences de la vie, la science des matériaux et le contrôle de la qualité.

La série TM4000 est la dernière génération de MEB de table d'Hitachi, offrant des capacités avancées tout en conservant le cœur du concept - la facilité d'utilisation et la vitesse d'obtention des données - au cœur de la technologie sans sacrifier la flexibilité.

La nouvelle génération de MEB de table d'Hitachi permet aux utilisateurs de comprendre leurs échantillons et de résoudre leurs problèmes rapidement et facilement sans avoir à investir dans des MEB conventionnels de grande taille coûteux.

Quelques caractéristiques et avantages de la série TM4000 d'Hitachi

La série TM4000 offre un certain nombre de fonctions avancées qui lui confèrent une qualité d'image convaincante tout en restant un MEB d'entrée de gamme convivial et polyvalent. Quelques étapes simples suffisent pour obtenir une image haute résolution.

Aucune préparation d'échantillon n'est nécessaire, même pour les échantillons non conducteurs, ce qui permet d'observer sous faible vide. Le mode de pression variable réduit les artefacts de charge de l'image causés par les électrons incidents et, grâce au mode de réduction de la charge, l'utilisateur peut réduire la charge d'un échantillon en un seul clic.

Les signaux d'électrons secondaires (SE) et d'électrons rétrodiffusés (BSE) peuvent être obtenus et enregistrés simultanément en mode vide faible. Une gamme de courants de sonde (Ip) et de tensions d'accélération (kV) peut être choisie pour produire les meilleurs résultats d'imagerie par l'opérateur.

Avec le TM4000Plus, le signal des électrons secondaires (SE) fournit des informations topographiques tandis que le signal des électrons rétrodiffusés (BSE) fournit des informations sur la composition des matériaux (contraste élémentaire). La possibilité de mélanger les signaux SE et BSE permet à l'utilisateur d'obtenir le meilleur des deux mondes, à savoir le contraste topographique et le contraste des matériaux en une seule image.

Le TM4000Plus peut être configuré avec une large gamme d'accessoires, notamment la spectroscopie à dispersion d'énergie (analyse EDS) de sociétés analytiques de premier plan telles qu'Oxford Instruments ou Bruker Nano, permettant une analyse élémentaire rapide et précise.

Une image optique de l'échantillon est automatiquement capturée lors du chargement et cette image OM peut être utilisée pour naviguer dans l'échantillon. Lorsque des images EM sont enregistrées, une image miniature est sauvegardée et superposée à l'image de navigation optique (fonction SEM MAP), ce qui permet d'établir un historique de la navigation dans l'échantillon. Il est possible de charger des échantillons d'un diamètre allant jusqu'à 80 mm et d'une épaisseur de 50 mm, ce qui constitue une amélioration par rapport aux SEM de table de la génération précédente.

Des fonctions logicielles optionnelles permettent une meilleure compréhension des surfaces et des échantillons. Ces fonctions comprennent :

- reconstruction de surface en 3D et métrologie de surface
- Multi-ZigZag et Stitch permettant l'acquisition automatique d'images sur un grand échantillon.
- Analyse des particules
- Mesure des fibres
- Pour les besoins spécifiques, un ensemble complet de commandes permet l'automatisation à l'aide de scripts Python.

Au cœur de la série TM4000 se trouvent la facilité d'utilisation, la polyvalence et la possibilité pour les entreprises ou les institutions universitaires les plus soucieuses de leur budget de disposer de capacités d'imagerie et d'analyse convaincantes pour caractériser pleinement un échantillon sans avoir à recourir à des MEB à grande échelle coûteux.

En conclusion

Les MEB de table tels que la série TM4000 élargissent les capacités et l'utilisation de la microscopie électronique à balayage dans les domaines industriels et universitaires, en offrant aux entreprises et aux institutions un outil convivial et polyvalent qui peut, dans de nombreux cas, révéler des informations approfondies et inégalées sur les échantillons, pour une fraction du coût des MEB conventionnels de grande taille.

Et si une plus grande puissance d'imagerie est souhaitée, le Hitachi FlexSEM1000 ultra-compact sera un choix approprié pour toute entreprise ou institution.

Comme le dit Patrick Marks d'Hitachi High-Tech Europe : "Le TM4000Plus est l'instrument le plus vaste, le plus polyvalent et le plus flexible qui soit, couvrant une gamme incroyable d'applications pour les universités et les industries, des biomatériaux et polymères à l'électronique, en passant par les matériaux et la métallurgie"
