Enquête sur les façades de bâtiments pour la rénovation urbaine

{{{sourceTextContent.subTitle}}}

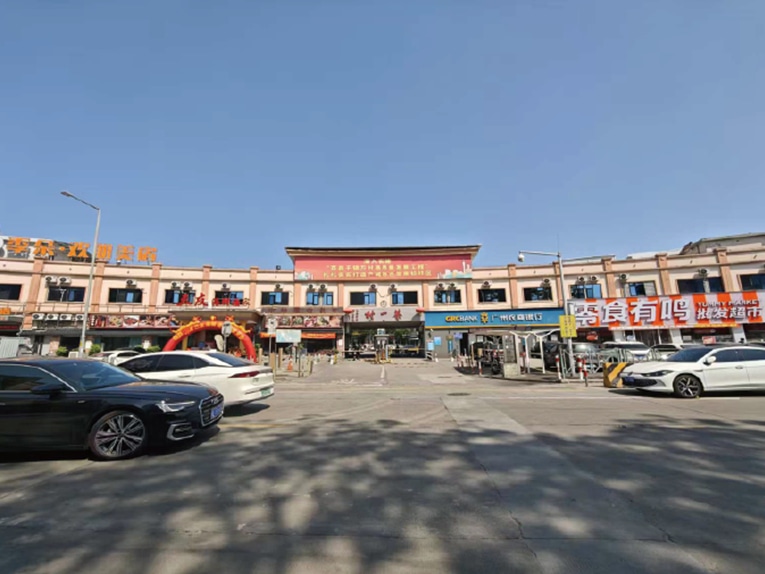

Dans le cadre d'un projet de rénovation urbaine à Guangzhou, le client avait besoin d'effectuer des relevés et de modéliser les façades des rues afin de faciliter la conception de la rénovation et l'estimation des coûts. La complexité des structures des façades et la densité de l'environnement urbain ont rendu inefficaces les méthodes d'arpentage traditionnelles

{{{sourceTextContent.description}}}

Pour relever ces défis, le projet a adopté le V700S SLAM RTK pour capturer efficacement des données de façade 3D précises et colorisées et générer des livrables prêts pour la CAO.

Analyse des points sensibles

1. Limites du concurrent - Les essais précédents avec XGRIDS L2 ont montré une bonne colorisation mais ont généré des ensembles de données volumineux (1 Go par minute), rendant le post-traitement difficile sur les PC standard.

2.Contraintes opérationnelles - Le client avait besoin de mesures fiables dans des environnements sans signal ou à faible signal, ce que les systèmes SLAM purs ne peuvent pas fournir.

3.Difficultés sur le terrain - Les fixations complexes des bâtiments et les avant-toits en surplomb provoquaient une occlusion verticale, ce qui augmentait le risque de données manquantes.

Flux de travail

1.Approche de numérisation - Hi-Target V700S SLAM RTK a été utilisé pour la numérisation 3D complète, assurant une couverture complète sans lacunes de données.

2.Conception de l'itinéraire - Adoption d'un chemin en zigzag le long de l'orientation du bâtiment afin de minimiser l'occultation due aux débords de toit.

3.Traitement des données - Le découpage en tranches et le nivellement ont été effectués avec le logiciel Hi-LiDAR.

4.Le nuage de points colorisé est exporté vers la CAO pour les dessins détaillés des façades.

5.Gestion des données - Optimisation de la taille des fichiers pour un stockage et un traitement efficaces, évitant les lourdes charges de travail

de données lourds que l'on trouve couramment dans d'autres systèmes.

Résultat

1.Un nuage de points 3D à l'échelle 1:1 capturé rapidement et avec précision, éliminant le besoin de revisites.

2. La colorisation claire et de haute qualité répond aux exigences des études architecturales, avec des bords et des détails de fixation précis.

3. La visualisation multimode améliore l'efficacité du traitement en intérieur et l'interprétation des relations spatiales.

4.Le fonctionnement fiable dans des environnements dépourvus de GNSS a élargi les possibilités d'application à diverses tâches d'arpentage
