Méthodes d'alimentation électrique pour les chariots de transfert sur rails
{{{sourceTextContent.subTitle}}}
Chariots de transfert sur rails
{{{sourceTextContent.description}}}
Méthodes d'alimentation électrique pour les chariots de transfert sur rails

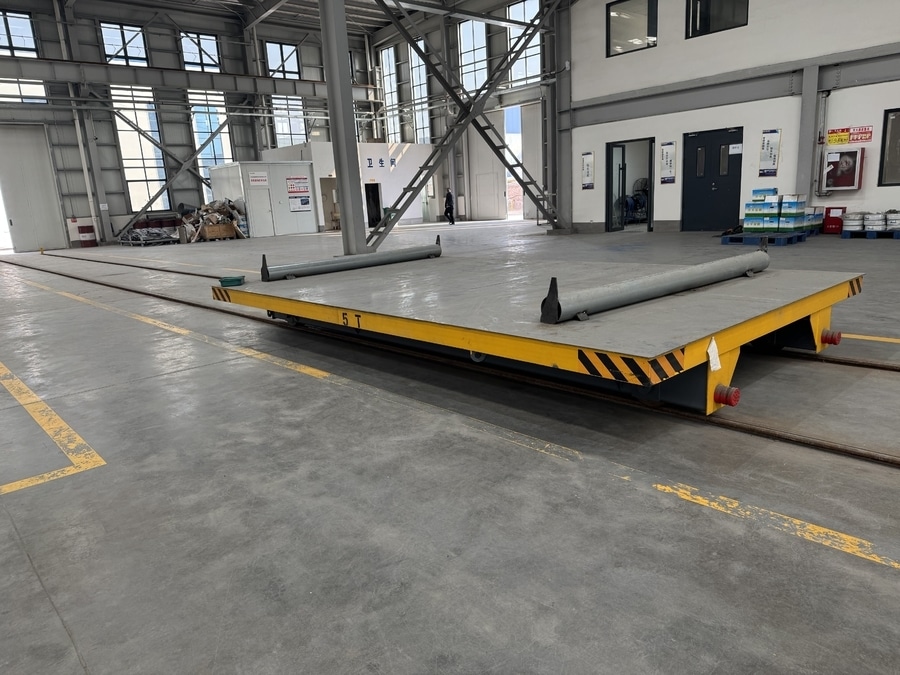

Un chariot de transfert sur rails est un outil industriel essentiel utilisé dans les ateliers, les entrepôts et les chaînes de montage pour une manutention efficace des matériaux. Ces wagons plats électriques à basse tension sont connus pour leurs performances stables, leur capacité de charge élevée et leur facilité d'utilisation, ce qui les rend idéaux pour le transport de charges lourdes sur des voies ferrées fixes.
Comme ces chariots de transfert sont alimentés électriquement, le choix de la méthode d'alimentation électrique joue un rôle essentiel pour garantir un fonctionnement sûr, fiable et rentable. Les quatre systèmes d'alimentation électrique les plus courants utilisés dans les chariots de transfert sur rails sont présentés ci-dessous :
Système de sabot collecteur :
Il s'agit de la méthode la plus largement adoptée. Un sabot collecteur en métal ou en carbone est monté sous le chariot et maintient un contact glissant avec la surface conductrice du rail. Cette méthode est simple dans sa structure et facile à entretenir, mais elle nécessite des rails propres et un entretien régulier pour garantir une bonne conductivité. Il est idéal pour les systèmes à basse tension (24V/36V) et les tâches de transport de courte à moyenne portée.
Roues conductrices :
Dans cette méthode, les roues elles-mêmes agissent comme des conducteurs, en tirant l'énergie directement des rails sous tension. Cela permet de concevoir des chariots plus compacts sans collecteurs supplémentaires. Cependant, elle nécessite une isolation élevée des rails pour éviter les courts-circuits, et la maintenance peut être plus compliquée. Elle convient aux environnements où l'espace est limité et où une conception compacte est essentielle.
Système de rail conducteur (troisième rail) :
Un rail conducteur spécial est posé le long de la voie. Le chariot de transfert est équipé de sabots collecteurs coulissants qui tirent l'électricité de ce rail. Ce système supporte des courants plus élevés et des distances de déplacement plus longues, offrant une alimentation électrique stable et efficace. Bien que son installation soit plus coûteuse, il est largement utilisé dans les installations logistiques et d'automatisation à grande échelle.
Balais de carbone :
Les brosses en carbone, soutenues par des ressorts, maintiennent un contact étroit avec le rail conducteur, réduisant la résistance et améliorant la fiabilité électrique. Ces brosses s'usent moins que les brosses métalliques et sont idéales pour les systèmes à haute fréquence, les démarrages/arrêts fréquents ou les vitesses de fonctionnement élevées. Des inspections régulières sont nécessaires pour assurer un fonctionnement continu.
Principales considérations en matière de conception
Lors du choix d'une méthode d'alimentation électrique, plusieurs facteurs techniques et de sécurité doivent être pris en compte, notamment
L'isolation correcte des voies pour éviter les fuites et les risques électriques.
L'utilisation de systèmes d'alimentation segmentés pour garantir une tension stable sur de longues distances.
Intégration de protections de sécurité telles que des alarmes de surcharge, de détection de court-circuit et de perte de puissance.
Conclusion
Le chariot de transfert sur rails reste une solution vitale pour la manutention industrielle en raison de la robustesse de son système électrique et de ses performances constantes. Le choix de la méthode d'alimentation électrique appropriée, en fonction de facteurs tels que le poids de la charge, la distance de déplacement et la fréquence de fonctionnement, est essentiel pour optimiser l'efficacité, réduire la maintenance et garantir la sécurité.
