La sécurité rencontre l'efficacité : Les rondelles de réaction HEICO-LOCK® réduisent considérablement le risque d'accidents sur le lieu de travail grâce à des outils à couple élevé

{{{sourceTextContent.subTitle}}}

Les grands assemblages boulonnés posent des problèmes même aux installateurs expérimentés : les outils motorisés à couple élevé nécessitent des bras de réaction ou des dispositifs de soutien, ce qui rend le processus complexe et prend du temps. En outre, le risque d'accidents sur l'espace de travail augmente.

{{{sourceTextContent.description}}}

Rien qu'en Allemagne, plus de 2 000 accidents du travail déclarables se produisent chaque année en raison de l'utilisation d'outils motorisés de boulonnage, de tension et de tournage de boulons (Statistik Arbeitsunfallgeschehen 2024, Deutsche Gesetzliche Unfallversicherung e.V. (DGUV)). Dans plus de 83 % des cas, ces incidents sont dus à une perte de contrôle de l'outil ou de la pièce.

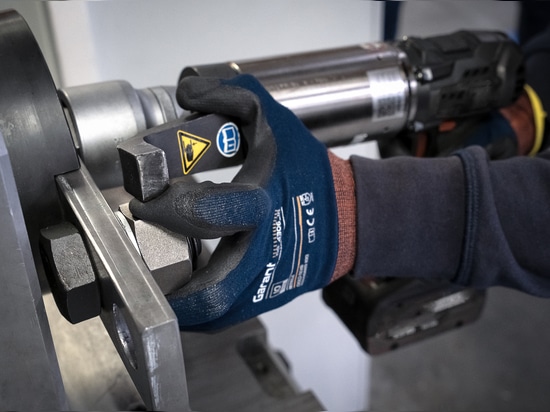

Les outils électriques, pneumatiques et hydrauliques fonctionnant avec un couple élevé nécessitent des dispositifs supplémentaires ou des bras de réaction pour rediriger en toute sécurité les forces générées. Les bras de réaction standard, généralement fournis par les fabricants d'outils, permettent un fonctionnement relativement sûr lorsqu'ils sont utilisés correctement par un personnel formé. Cependant, de nombreux assemblages boulonnés et situations d'installation sont tellement uniques - ou le support n'a pas été pris en compte lors du processus de conception - que les bras de réaction standard ne peuvent pas être utilisés, ce qui oblige à trouver des solutions personnalisées coûteuses.

De nombreux opérateurs sous-estiment le risque
"Les coûts élevés des bras de support sur mesure ou les délais serrés obligent souvent les opérateurs à recourir à des solutions improvisées et construites par eux-mêmes", explique Tobias Hübing, ingénieur diplômé en fixations (DSV) et chef de laboratoire au sein du groupe HEICO. "Ce faisant, de nombreux utilisateurs sous-estiment les risques associés aux outils de boulonnage à couple élevé et aux forces considérables qu'ils impliquent. Par exemple, pour atteindre la précharge spécifiée par la norme VDI 2230-1 pour un boulon M24 de classe de résistance 10.9, il faut un couple de serrage d'environ 1 000 Nm - ce qui équivaut à peu près au couple maximal produit par deux ou trois voitures de taille moyenne très performantes d'environ 200 chevaux chacune
Même avec un boulon de taille nominale M24, une force de réaction de plus de 8 000 N doit être transférée dans la structure environnante. Cela correspond à peu près à la force de poids d'une petite voiture compacte d'une masse d'environ 800 kg. La force de réaction agit à la fois sur le point d'appui et sur le boulon lui-même. Une défaillance ou un glissement du point d'appui peut avoir des conséquences désastreuses. La force du poids d'une masse d'environ 100 kg est déjà suffisante pour provoquer de graves blessures par écrasement des doigts, tandis que des forces comprises entre 100 et 150 KGS peuvent entraîner des fractures osseuses.

"Un support de fortune en acier de construction (par exemple S235) d'un diamètre d'environ 6 mm se cisaillerait ou se romprait sous la force de réaction de 8 000 N calculée précédemment - et commencerait déjà à se déformer pour des forces ou des couples de serrage nettement inférieurs", explique Tobias Hübing.

Sécurité maximale grâce à l'élimination des bras de réaction et des dispositifs de support

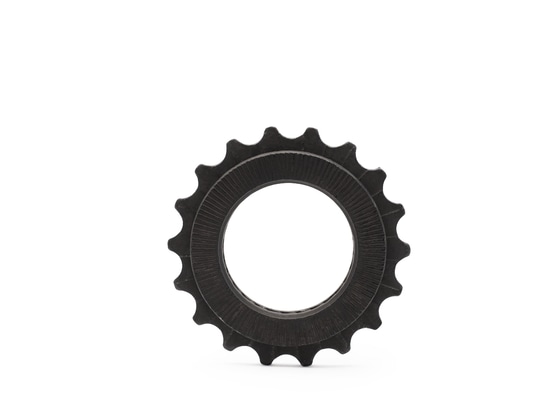

Les rondelles de réaction HEICO-LOCK® permettent de serrer sans bras de réaction des assemblages boulonnés de grande taille lors de l'utilisation d'outils dynamométriques motorisés.
La double douille HEICO s'engage dans le profil extérieur en forme d'engrenage de la rondelle de réaction HEICO-LOCK®, ce qui permet au couple de réaction de l'outil d'être absorbé directement par la rondelle. Par conséquent, les bras de réaction externes et les dispositifs de support supplémentaires ne sont plus nécessaires.
En appliquant le couple de serrage purement axialement à travers l'outil dynamométrique, le boulon reste correctement aligné pendant le serrage et aucune contrainte de flexion supplémentaire n'est introduite. En réduisant les charges latérales et les moments de flexion pendant le serrage, le système améliore la précision du couple, peut augmenter la capacité de charge de l'assemblage et contribue à prolonger la durée de vie de l'outil à couple élevé.

Des assemblages boulonnés sûrs avec une efficacité maximale
Les boulons de grand diamètre (> M24) sont fréquemment utilisés dans les industries critiques telles que le pétrole et le gaz, la production d'énergie, le traitement chimique et l'exploitation minière, où ils sont souvent serrés dans des applications de boulonnage en série ou en grand volume.

C'est là que les avantages des rondelles de réaction HEICO-LOCK® deviennent particulièrement évidents. Au lieu de repositionner laborieusement et d'aligner correctement les bras de réaction et les dispositifs de support de l'outil à couple élevé après le serrage de chaque boulon, l'utilisation de ces rondelles de réaction innovantes en combinaison avec la double douille HEICO correspondante permet de serrer les assemblages boulonnés l'un après l'autre plus rapidement, plus facilement et plus sûrement.

Cela permet non seulement d'accroître l'efficacité et la sécurité au travail, mais aussi d'optimiser l'ensemble du processus de boulonnage tout en réduisant les coûts.

Protection fiable contre l'autodesserrage
Comme toutes les solutions de verrouillage de la série HEICO-LOCK®, les rondelles de réaction sont basées sur le principe éprouvé du verrouillage par coin. Ce système à deux rondelles offre une protection très efficace contre l'autodesserrage des assemblages boulonnés soumis à des charges dynamiques telles que les vibrations, qui se produisent couramment dans les machines et les applications industrielles.
Les nervures radiales des surfaces extérieures de la paire de rondelles s'enfoncent à la fois dans le composant serré et dans la surface d'appui de la tête de boulon ou de l'écrou pendant le serrage, créant ainsi un verrouillage mécanique positif. En même temps, les surfaces internes de calage opposées empêchent tout desserrage rotatif causé par les vibrations ou les chocs.

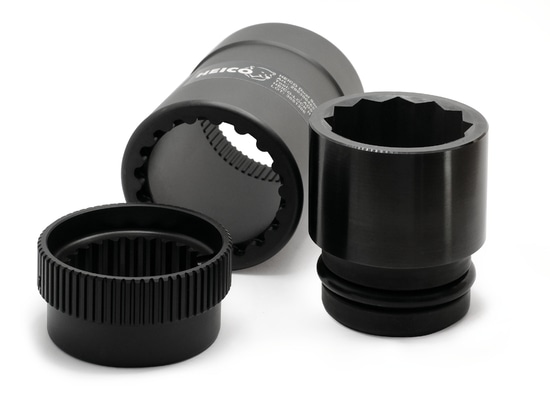

Compatible avec les douilles doubles HEICO
Les rondelles à réaction HEICO-LOCK® sont compatibles avec une large gamme de modèles d'outils dynamométriques des principaux fabricants d'outils à couple élevé. En collaboration avec ces fabricants d'outils, HEICO conçoit et fournit les doubles douilles correspondantes adaptées à chaque système spécifique.
Cela permet aux opérateurs d'intégrer les rondelles de réaction rapidement et facilement, car les outils dynamométriques existants peuvent continuer à être utilisés sans remplacement coûteux ou modification majeure.

Les rondelles de réaction HEICO-LOCK® permettent l'assemblage sûr, efficace et précis de grands assemblages boulonnés à l'aide d'outils à couple élevé - sans avoir besoin de bras de réaction et avec une protection fiable contre l'autodesserrage.

Pour en savoir plus, consultez le site www.HEICO-GROUP.com.
