système de verrouillage des vannes HSV - sécurisation de la soupape de sécurité

Respect des séquences

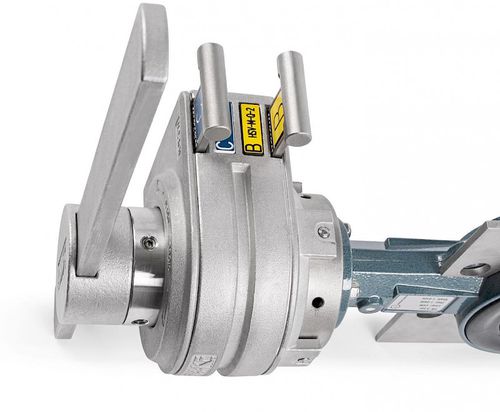

Partout où des tuyauteries sont présentes pour les process de production, des soupapes de sécurité (PSV) peuvent être trouvées. Pour éviter une surpression dans le circuit pendant les travaux de maintenance, il faut s‘assurer qu‘un nombre minimum de soupapes PSV restent toujours ouvertes. L‘utilisation de nos verrouillages de vanne HSV® garantit le maintien d‘une séquence prédéfinie et sûre d‘ouverture et de fermeture des vannes correspondantes. Dans l’exemple ci-dessous d’un site de production chimique, les deux lignes PSV sont ouvertes pendant le fonctionnement normal. L‘opérateur doit fermer une ligne avant de pouvoir effectuer des travaux de maintenance. Nos verrouillages de vanne HSV® garantissent que l‘opérateur ne peut fermer qu‘une seule des deux lignes à la fois.

Cette réalisation des exigences de sécurité est illustrée dans notre séquence logique de clé. Grâce à la clé de démarrage A, conservée en toute sécurité dans la salle de contrôle, l‘opérateur autorisé peut décider de la fermeture d’une des deux lignes. Cette clé est conçue de manière à pouvoir déverrouiller les deux vannes d‘entrée des deux lignes PSV. Comme la clé est prisonnière après la fermeture de la vanne sélectionnée, elle garantit que la deuxième ligne ne peut pas être fermée si la première ligne a déjà été fermée. Ce n‘est qu‘après la réouverture complète de la ligne à remettre en service que la clé A est libérée et peut être utilisée pour fermer l‘autre ligne.
