Dépannage de la balance d'ensachage - OFL

{{{sourceTextContent.subTitle}}}

Dans cette vidéo, nous allons vous montrer comment résoudre une erreur OFL (débordement de poids / anomalie du signal de la cellule de pesée) sur une balance d'ensachage.

{{{sourceTextContent.description}}}

Dans cette vidéo, nous allons vous montrer comment résoudre une erreur OFL (dépassement de capacité / anomalie du signal de la cellule de pesée) sur une balance d'ensachage.

Pendant leur fonctionnement, les balances d'ensachage sont inévitablement soumises à des facteurs environnementaux externes, ce qui peut entraîner certains dysfonctionnements. Dans de tels cas, un dépannage ciblé est nécessaire en fonction des problèmes rencontrés.

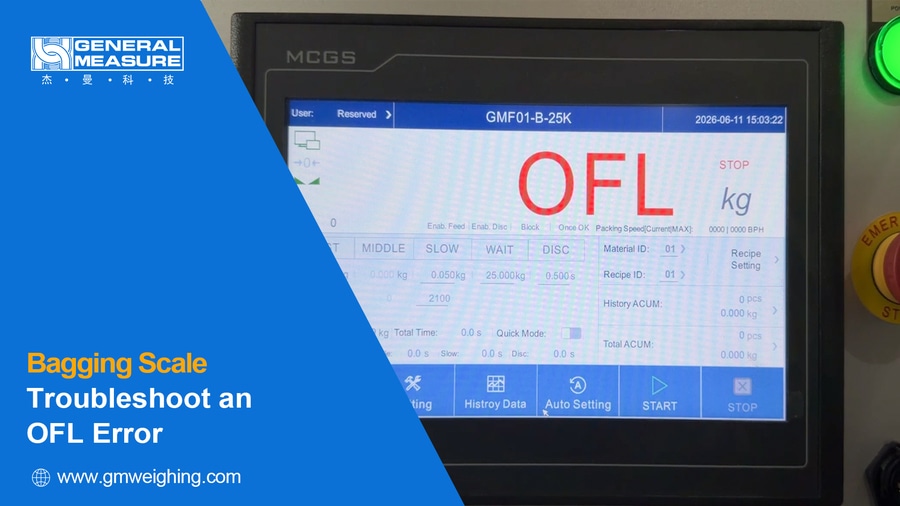

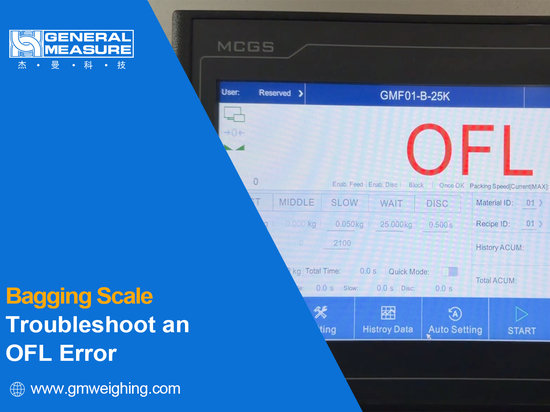

Lorsque l’IHM affiche « OFL », il existe généralement quatre causes possibles (la tension d’excitation de la cellule de pesage est réglée par défaut sur 10 V) :

Écart d’étalonnage
Le poids du produit dépasse la capacité maximale
Câblage de la cellule de pesage desserré ou déconnecté
Défaillance de la cellule de pesage ou de la carte mère du contrôleur
Nous allons maintenant expliquer étape par étape les procédures de dépannage pour chaque cause.

1. Première étape : inspection générale
Lorsque le message « OFL » (dépassement de poids / anomalie du signal de la cellule de pesage) s’affiche, la première étape consiste toujours à arrêter l’équipement et à accéder à l’interface d’étalonnage pour vérifier si la valeur de tension (mV) est normale.

À ce stade, le dépannage dépend de la présence ou non de matière à l’intérieur de la trémie de pesage.

2. Cause n° 1 : écart d’étalonnage
Scénario A : aucune matière dans la trémie de pesage
Vérifiez si la valeur de tension de la cellule de pesage au point zéro se situe entre 3,5 mV et 5 mV.

Si la valeur se situe dans cette plage (3,5–5 mV) : cela indique un écart d’étalonnage. Réétalonnez la balance pour vous assurer que le poids d’étalonnage configuré correspond au poids d’essai réel.

Procédure d’étalonnage : Étalonnage du zéro → Placer le poids d’étalonnage → Étalonnage du poids

Si la valeur dépasse cette plage ou si aucune valeur n’est affichée :

Remarque : vérifiez d’abord si la trémie de pesée subit des interférences externes, telles qu’un contact mécanique ou une obstruction. En cas d’interférence, éliminez-la puis vérifiez à nouveau la tension au point zéro.

Si la valeur revient dans la plage de 3,5 à 5 mV, recalibrez la balance.

Si la valeur reste en dehors de la plage ou n’est toujours pas disponible, suivez les étapes de dépannage correspondant aux causes 3 et 4.

3. Cause 2 : le poids du produit dépasse la capacité maximale
Scénario B : produit présent dans la trémie de pesée
Vérifiez si la sortie de la cellule de pesage est inférieure à 24 mV.

Cas n° 1 : la valeur est inférieure ou égale à 24 mV
Cela indique que le poids réel du produit a dépassé la capacité maximale configurée (cause n° 2).

Commencez par vérifier si le poids cible configuré par colis est raisonnable.

Remarque : le poids maximal par sac doit rester dans les limites de la capacité maximale prédéfinie.

Videz ensuite manuellement la trémie de son contenu et observez si l’affichage du poids revient à la normale.

① L’affichage du poids revient à la normale

Utilisez une balance pour peser le produit déchargé.

Si le poids du produit se situe dans les limites de la capacité maximale (par exemple ≤ 25 kg, selon le modèle de balance d'ensachage), il s'agit probablement d'un écart de linéarité du capteur de pesage. Un recalibrage de la balance permettra de résoudre le problème.
Si le poids du produit dépasse la capacité maximale (par exemple ≥ 25 kg, selon le modèle de balance d’ensachage), il est probable que des paramètres de recette inappropriés entraînent un dépassement de produit lors du remplissage automatique, ce qui provoque un poids excessif du sac.
Dans ce cas : augmentez la capacité maximale préréglée de manière appropriée. (La capacité maximale dépend du volume de la trémie et de la densité du produit.) Réajustez ensuite les paramètres de la recette en fonction des conditions réelles de production.

② L’affichage du poids ne revient pas à la normale

Si l’IHM affiche toujours « OFL » ou « Anomalie du signal de la cellule de pesage » après la décharge, procédez au dépannage comme dans le scénario A : Absence de produit dans la trémie de pesage

Voir : la vidéo à partir de 00:55

Cas 2 : la valeur de tension dépasse 24 mV ou aucune valeur n’est affichée
Videz le produit de la trémie et passez directement au dépannage des causes 3 et 4.

4. Cause n° 3 : câblage de la cellule de pesage desserré ou déconnecté
Ouvrez l’armoire électrique et vérifiez si le câblage de la cellule de pesage est desserré ou déconnecté.

① Si un câble est desserré ou déconnecté, rebranchez-le correctement.

② Après avoir rebranché le câblage, vérifiez si la tension de la cellule de pesage revient à la normale. La valeur de tension au point zéro est comprise entre 3,5 mV et 5 mV.

Si la valeur revient à la normale : effectuez un étalonnage du zéro. La balance d'ensachage pourra alors fonctionner correctement.
Si la valeur ne revient pas à la normale : passez à l'étape suivante du dépannage (Cause 4 : défaillance de la cellule de charge ou de la carte mère).
5. Cause 4 : défaillance de la cellule de pesage ou de la carte mère du contrôleur
Outils nécessaires :

Multimètre
Tournevis plat
Étape 1 : isoler le signal de la cellule de pesage
Commencez par utiliser un tournevis plat pour déconnecter les fils SIG± (fils de signal) de la carte mère du contrôleur.

Cela empêche les facteurs externes d’influencer les résultats de mesure.

Étape 2 : Mesurer la tension d’excitation
Utilisez un multimètre pour mesurer la tension d’excitation EX± de la cellule de charge.

Valeur normale : 12 V CC ± 10 %

Tension comprise dans la plage normale → Passez à l’étape suivante et mesurez la tension du signal de la cellule de charge.

Tension hors de la plage normale → La carte mère du contrôleur est défectueuse et doit être remplacée.

Étape 3 : Mesure de la tension de signal de la cellule de charge
Mesurez la tension de signal entre SIG±.

Valeur normale : 3–24 mV CC

Tension hors de la plage → La cellule de charge est défectueuse et doit être remplacée.

Tension dans la plage normale → Une inspection plus approfondie est nécessaire pour déterminer si la cellule de charge présente un déséquilibre.

Étape 4 : Mesure de la résistance de la cellule de charge
Débranchez le connecteur de la cellule de charge de la carte mère, puis utilisez un multimètre pour mesurer les valeurs de résistance de la cellule de charge.

Mesurez les valeurs de résistance suivantes dans l’ordre :

Résistance de EX±

400 ± 20 Ω

Résistance de SIG±

350 ± 5 Ω

Résistance entre EX+ et SIG+

300 ± 5 Ω

Résistance entre EX− et SIG−

300 ± 5 Ω

Remarques :

Relations de référence : EX± > SIG± > EX+ vers SIG+ ≈ EX− vers SIG−

Les valeurs de résistance entre EX+ et SIG+ ainsi qu’entre EX− et SIG− doivent être approximativement égales (300 ± 5 Ω).
En cas de différence significative ou si la relation ne correspond pas aux valeurs de référence ci-dessus, la cellule de charge est considérée comme déséquilibrée et doit être remplacée.
Si toutes les mesures de tension et de résistance sont normales, le défaut est probablement dû à la carte mère du contrôleur, qui doit être remplacée.
6. Test croisé (facultatif)
Si plusieurs appareils du même modèle sont disponibles sur site, un test croisé entre ces appareils peut également aider à identifier rapidement l’emplacement du défaut.

Conclusion
Lorsque le code d’erreur OFL de la balance d’ensachage apparaît, procédez au dépannage dans l’ordre suivant :

Vérifiez d’abord la valeur de tension (mV) de la cellule de pesage → Déterminez si le problème est dû à un écart d’étalonnage (Cause 1) ou à une surcharge (Cause 2).
Inspectez le câblage de la cellule de charge → câblage desserré ou déconnecté (Cause 3).
Mesurez la tension et la résistance → Identifiez une défaillance de la cellule de charge ou une défaillance de la carte mère du contrôleur (Cause 4).
En suivant cette séquence de dépannage, la plupart des défauts OFL peuvent être diagnostiqués et résolus rapidement et efficacement.
