Dépannage d'une trieuse pondérale - Écran tactile noir

{{{sourceTextContent.subTitle}}}

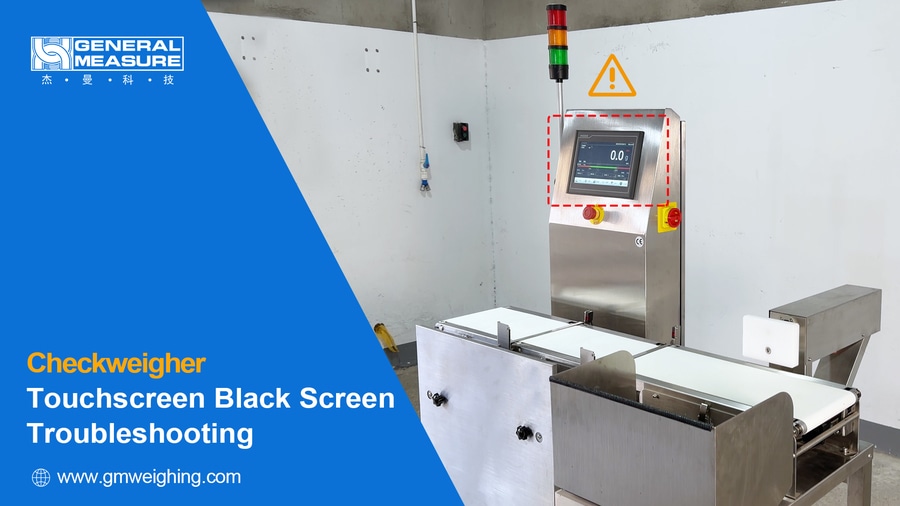

Dans cette vidéo, nous allons vous montrer comment résoudre un problème d'écran noir sur l'écran tactile d'une trieuse pondérale, en prenant le modèle CW-3K comme exemple.

{{{sourceTextContent.description}}}

Dans cette vidéo, nous allons vous montrer comment résoudre un problème d'écran noir sur l'écran tactile d'une trieuse pondérale, en prenant le modèle CW-3K comme exemple.

Une trieuse pondérale est un appareil de pesage en ligne utilisé pour contrôler le poids des produits et rejeter automatiquement ceux qui ne sont pas conformes. Lorsqu’un dysfonctionnement survient pendant le fonctionnement, le dépannage doit être effectué en fonction du problème identifié.

Un écran tactile noir sur une trieuse pondérale est généralement dû aux trois causes suivantes :

L’écran tactile est en mode économiseur d’écran.
Anomalie de l’alimentation électrique.
Panne de l’écran tactile.
1. Mode économiseur d’écran
Si la trieuse pondérale est sous tension mais que l’écran reste noir, l’écran tactile est très probablement en mode économiseur d’écran.

Appuyez sur l’écran tactile et vérifiez si l’affichage s’allume ou non. Si l’affichage revient, cela signifie que l’écran tactile était en mode économiseur d’écran. Vous pouvez désactiver cette fonction si vous souhaitez que l’IHM reste toujours allumée.

Remarque : l’économiseur d’écran est activé par défaut. Il est recommandé de conserver cette fonction activée afin de prolonger la durée de vie de l’écran tactile.

Comment désactiver l’économiseur d’écran
Commencez par mettre la trieuse pondérale hors tension. Appuyez longuement sur l’écran tactile tout en remettant l’appareil sous tension. L’écran tactile affichera alors l’interface d’étalonnage. Appuyez sur « Paramètres système » pour accéder aux paramètres du système TPC. Sélectionnez « Rétroéclairage ». Décochez ensuite la case « Rétroéclairage automatique » pour désactiver la fonction d’économiseur d’écran. Fermez la fenêtre et sélectionnez « Accéder à l’environnement d’exploitation ». L’IHM reviendra à l’interface principale de la trieuse pondérale.

2. Anomalie de l’alimentation électrique (tension sous tension. Respectez les consignes de sécurité électrique !)
Si le fait d’appuyer sur l’écran ne rétablit pas l’affichage alors que la trieuse pondérale est sous tension, le câblage de l’armoire électrique doit être inspecté.

Séquence de dépannage
Vérifiez le circuit d’alimentation principal.
Vérifiez le circuit de commande.
① Vérification du circuit d’alimentation principal
Avant d’inspecter le circuit d’alimentation principal, débranchez l’alimentation et vérifiez que toutes les connexions électriques sont bien fixées et fiables. Cela permet d’identifier les problèmes d’alimentation causés par des connexions desserrées ou défectueuses.

Une fois l’inspection terminée, remettez l’équipement sous tension.

Utilisez un multimètre pour mesurer la tension d’entrée.

Par exemple, une tension mesurée de 232,1 V CA se situe dans la plage normale (220 V CA ± 10 %), ce qui indique que l’alimentation externe fonctionne correctement.

(Défaut d’alimentation : si la tension dépasse la plage admissible (220 V CA ±10 %) ou si aucune tension n’est détectée, l’alimentation externe présente un dysfonctionnement. Vérifiez si l’alimentation est correctement fournie.)

Si l’alimentation externe fonctionne, passez à la vérification de l’alimentation à découpage. Mesurez la tension d’entrée de l’alimentation à découpage à l’aide d’un multimètre.

Par exemple, une tension mesurée de 232,4 V CA se situe dans la plage normale (220 V CA ± 10 %), ce qui indique une alimentation d’entrée normale.

(Défaut de l’alimentation à découpage : Si la tension dépasse la plage admissible ou si aucune tension n’est détectée, cela indique un défaut dans le circuit d’alimentation principal. Inspectez soigneusement le câblage et les connexions correspondants.)

Vous pouvez également vérifier si le voyant d’état de l’alimentation à découpage est allumé ou non. Si le voyant est éteint, l’alimentation à découpage elle-même est peut-être défectueuse et doit être remplacée.

② Vérification du circuit de commande
Si tous les tests effectués sur le circuit d’alimentation principal sont normaux, passez à l’inspection du circuit de commande.

L’écran tactile étant alimenté par la carte de commande, vérifiez tout d’abord si le câble de l’écran tactile est correctement connecté à la carte de commande, puis mesurez la tension au niveau de l’entrée d’alimentation de la carte de commande.

Par exemple, une tension mesurée de 23,98 V CC se situe dans la plage normale (24 V CC ± 10 %), ce qui indique que la carte de commande est alimentée.

À ce stade, inspectez le câblage et la tension directement au niveau du connecteur d’alimentation de l’écran tactile. Vérifiez d’abord que le câble de l’écran tactile est correctement branché. Mesurez ensuite la tension d’entrée d’alimentation au niveau de l’écran tactile.

Une tension mesurée de 23,97 V CC se situe dans la plage normale (24 V CC ±10 %). Cela indique que le câble d’alimentation fonctionne correctement et que l’écran tactile lui-même est défectueux. Il est recommandé de remplacer directement l’écran tactile.

Si la tension mesurée se situe en dehors de la plage normale, le câble d’alimentation est défectueux et doit être remplacé.

Si la tension mesurée à l’entrée d’alimentation de la carte de commande est anormale, par exemple 1,614 V CC, mesurez la tension d’alimentation de la carte de commande.

Une tension mesurée de 24,03 V CC se situe dans la plage normale (24 V CC ± 10 %). Cela indique que l’alimentation est normale et que la carte de commande est défectueuse. La carte de commande doit être remplacée.

Si la tension mesurée se situe en dehors de la plage normale, inspectez le câblage et l’alimentation électrique entre la carte de commande et le bornier 24 V CC.

Vérifiez d’abord si les connexions du câble d’alimentation de la carte de commande et du bornier 24 V CC sont bien fixées. Mesurez ensuite la tension au niveau du bornier.

Par exemple, une tension mesurée de 24,06 V CC se situe dans la plage normale (24 V CC ± 10 %). Cela indique que l’alimentation au niveau du bornier est normale et que le défaut est probablement dû au câble d’alimentation ou à une connexion défectueuse au niveau des bornes. Remplacez le câble ou la borne concerné(e).

Si la tension mesurée au niveau du bornier 24 V CC est anormale :

(Défaut d’alimentation : déterminez si le problème est dû à : une alimentation à découpage défectueuse, ou un bornier ou un raccordement de câblage défectueux.)

Inspectez alors directement l’alimentation à découpage. Vérifiez que tous les branchements sont bien serrés. Mesurez la tension de sortie à l’aide d’un multimètre.

Une tension mesurée de 24,06 V CC se situe dans la plage normale. Cela indique que l’alimentation à découpage fonctionne correctement et que le bornier est défectueux. Il est recommandé de remplacer le bornier.

Si la tension mesurée se situe en dehors de la plage normale :

(Défaut d’alimentation : l’alimentation à découpage doit être remplacée. Si le bornier présente toujours un dysfonctionnement après le remplacement de l’alimentation à découpage, celui-ci doit également être remplacé.)

Si plusieurs trieuses pondérales identiques sont disponibles sur site, effectuer des tests croisés entre les machines peut aider à identifier rapidement celle qui est défectueuse et améliorer considérablement l’efficacité du dépannage.

C’est tout pour la vidéo d’aujourd’hui. Si vous souhaitez en savoir plus sur les trieuses pondérales, n’hésitez pas à contacter General Measure.
