Dépannage d'une balance d'ensachage - Échec de la communication avec l'IHM
{{{sourceTextContent.subTitle}}}
Dans cette vidéo, nous allons montrer comment dépanner les défauts de communication de l'IHM dans la balance d'ensachage General Measure.
{{{sourceTextContent.description}}}
Dans les applications réelles, les balances d'ensachage sont inévitablement affectées par des facteurs environnementaux externes, ce qui peut entraîner certaines défaillances. Dans de tels cas, un dépannage ciblé est nécessaire pour différents problèmes.
Les défauts de communication entre la balance d'ensachage et l'IHM sont généralement dus aux trois facteurs suivants :
1.Mauvais paramètre de communication
2.Problème de câblage
3.Défaillance matérielle du contrôleur ou de la carte mère
1. Mauvais paramètre de communication

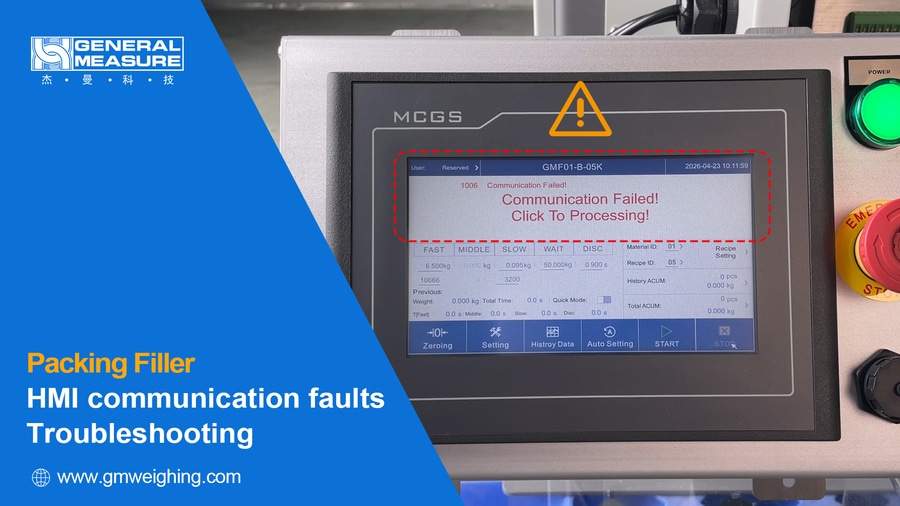

Lorsque l'IHM affiche une erreur de communication, appuyez sur la zone d'affichage du poids sur l'IHM pour accéder à l'interface de correspondance automatique des paramètres de communication. Cliquez ensuite sur le bouton "Start Adaptive Matching" pour faire correspondre automatiquement les paramètres de communication.
Si la communication redevient normale après l'adaptation, le problème est résolu.
Si le problème persiste, passez à l'étape de dépannage suivante.
2. Problème de câblage
Si l'opération ci-dessus ne résout pas le problème de communication, préparez un multimètre et vérifiez le câblage externe.
1) Vérifier les ports de communication
Débranchez d'abord l'alimentation électrique de l'équipement.
Vérifiez les bornes de communication sur la carte mère et le connecteur à 9 broches de l'IHM pour vous assurer qu'ils ne sont pas desserrés ou déconnectés.
2) Vérifier la séquence de câblage et les connexions
Si le câblage est sûr, vérifiez la séquence du câble de communication :
First, confirmez que les fils de communication A/B correspondent correctement aux bornes A/B marquées sur la carte mère.
Then ouvrez le connecteur à 9 broches de l'IHM et vérifiez que les fils de communication A/B sont connectés aux bornes 7 et 8 respectivement.
3) Vérifier si les lignes de communication A/B sont court-circuitées
Après avoir confirmé que le câblage ci-dessus est correct, remettez l'appareil sous tension et vérifiez si la communication s'est rétablie.
Si la communication est toujours anormale, utilisez un multimètre pour vérifier si les lignes de communication sont court-circuitées.
Procédure à suivre :
Set le multimètre en mode test de continuité (mode buzzer).
Touch les deux sondes ensemble pour confirmer que le multimètre peut générer un son de buzzer normalement.
Then placez les sondes sur le fil A et le fil B respectivement.
If le multimètre émet un bip, ce qui indique un court-circuit entre les lignes A et B.
À ce stade, déterminez le composant à l'origine du court-circuit. Les emplacements possibles sont les suivants : port de communication de la carte mère, connecteur à 9 broches de l'IHM, port de communication de l'IHM.
Débranchez le câble de communication et utilisez le mode de test de continuité pour mesurer chaque port de communication matériel séparément.
Le port présentant un court-circuit indique un matériel endommagé, qui doit être réparé ou remplacé en conséquence.
Remarque :
Si aucun signal sonore n'est émis pendant la mesure, cela signifie qu'il n'y a pas de court-circuit dans le câblage. Aucun remplacement n'est nécessaire.
3. Défaillance matérielle du contrôleur ou de la carte mère
Si aucun problème n'est détecté après les inspections ci-dessus, il convient de procéder à un dépannage matériel plus approfondi du port de communication de la carte mère (l'appareil doit rester sous tension pendant cette procédure).
(L'équipement doit rester sous tension pendant cette procédure)
1) Défaillance matérielle de la carte mère
Utilisez le mode tension continue du multimètre pour mesurer la tension entre les bornes de communication A/B. Dans des conditions normales, la tension mesurée devrait être inférieure à la tension nominale.
Dans des conditions normales, la tension mesurée doit être comprise entre 2,3 et 5V. Si aucune tension n'est détectée, la carte mère peut être identifiée comme défectueuse et doit être réparée ou remplacée.
Il est également possible d'utiliser un outil de test de communication série pour déterminer si la carte mère fonctionne correctement.
Outils nécessaires :
Computer
câble de conversion USB vers RS485
Connectez l'ordinateur au port de communication de la carte mère à l'aide du câble de conversion USB-RS485.
Utilisez ensuite un outil de test de communication série (le logiciel Modbus Poll est recommandé) pour effectuer un test de communication.
Click "Connexion"
Configure les paramètres de communication selon les réglages de la page des paramètres de communication de l'IHM
Click "OK"
Si aucun message d'exception n'apparaît et que la communication est réussie, la carte mère fonctionne normalement, ce qui indique que le contrôleur est défectueux.
Si une exception de communication se produit alors que tout le câblage externe a été confirmé correct, le matériel de la carte mère peut être identifié comme défectueux et doit être remplacé.
Enfin, si plusieurs appareils du même modèle sont disponibles sur place, un test croisé entre les appareils peut également aider à identifier rapidement l'emplacement de la panne.
C'est tout pour cette vidéo. Si vous souhaitez en savoir plus sur les autres caractéristiques de ce produit, n'hésitez pas à contacter General Measure !
