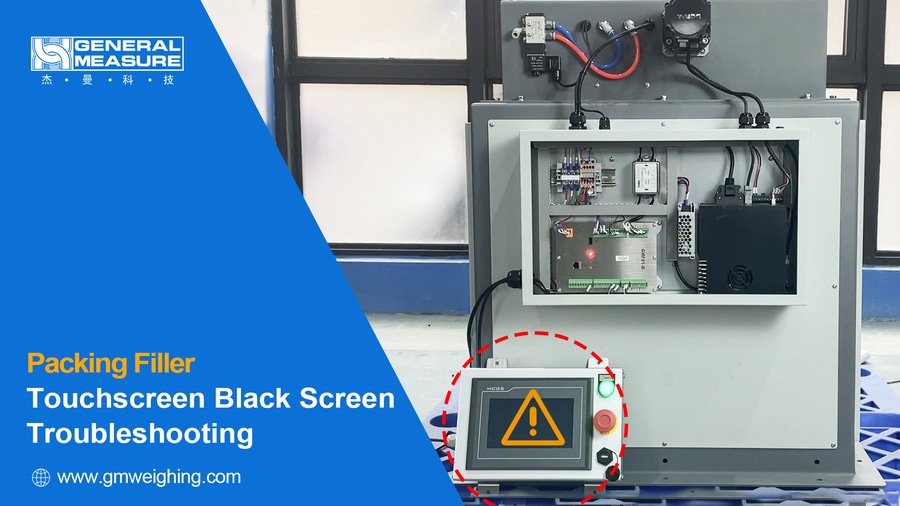

Dépannage d'une balance d'ensachage de mesure générale - Écran noir sur l'écran tactile

{{{sourceTextContent.subTitle}}}

Bonjour à tous, bienvenue sur le canal de General Measure. Dans cette vidéo, nous allons montrer comment résoudre un problème d'écran noir sur l'écran tactile d'une balance d'ensachage General Measure.

{{{sourceTextContent.description}}}

Bonjour à tous, bienvenue sur le canal de General Measure. Dans cette vidéo, nous allons montrer comment résoudre un problème d'écran noir sur l'écran tactile d'une balance d'ensachage General Measure.

Dans les applications réelles, les balances d'ensachage sont inévitablement affectées par des facteurs environnementaux externes, ce qui peut entraîner certaines défaillances. Dans de tels cas, un dépannage ciblé est nécessaire pour différents problèmes.

Un écran noir est généralement causé par trois situations :

L'écran tactile est en mode économiseur d'écran
Alimentation électrique anormale
Défaillance de l'écran tactile
1. Écran tactile en mode économiseur d'écran
Si l'appareil est mis sous tension normalement mais que l'écran est noir, il est très probable que l'écran tactile soit passé en mode économiseur d'écran. Appuyez sur l'écran et vérifiez si l'affichage est allumé ou non. Si c'est le cas, l'écran tactile est en mode économiseur d'écran.

Si vous souhaitez désactiver cette fonction :
Allez dans Paramètres → Informations système → Page 4 → Désactiver la fonction "Désactivation automatique de l'écran en cas de veille"

2. Alimentation électrique anormale (tension électrique. Respecter les mesures de sécurité électrique !)
Si le fait d'appuyer sur l'écran ne rétablit pas l'affichage mais que l'appareil est alimenté, il convient de vérifier le câblage de l'armoire électrique. Suivez l'ordre suivant : vérifiez d'abord le circuit d'alimentation principal, puis le circuit de commande.

① Vérifier le circuit d'alimentation principal

Tout d'abord, vérifiez si l'alimentation externe est sous tension et assurez-vous que les câbles d'alimentation sont bien connectés. Utilisez ensuite un multimètre pour mesurer si la tension d'alimentation se situe dans la plage normale (AC 220V ±10%).

Par exemple, si la tension mesurée est de 233,5 V CA, elle se situe dans la plage normale, ce qui indique une alimentation électrique normale.

Alimentation anormale :
Si la tension dépasse cette plage (AC 220V ±10%) ou si aucune tension n'est détectée, l'alimentation externe est anormale. Vérifiez si l'alimentation externe est correcte.

Si l'alimentation externe fonctionne, vérifiez l'alimentation à découpage :

Premièrement, s'assurer que le câblage d'entrée est sécurisé

Mesurer ensuite la tension d'entrée (plage normale : AC 220V ±10%)

Par exemple, 233,6 V CA se situe dans la plage normale, ce qui indique une entrée d'alimentation normale.

L'alimentation de commutation est anormale :
Si la tension est en dehors de la plage (AC 220V ±10%) ou ne peut pas être mesurée, le circuit d'alimentation principal est défectueux et nécessite une inspection minutieuse.

Observez également le témoin lumineux de l'alimentation de commutation. S'il est éteint, l'alimentation à découpage est défectueuse et doit être remplacée

② Vérifier le circuit de contrôle

Si le circuit d'alimentation principal fonctionne bien, vérifiez le circuit de commande.

Tout d'abord, vérifiez que le câble de l'écran tactile et le bornier DC24V sont bien connectés. Mesurez ensuite la tension d'alimentation (DC 24V ±10%).

La tension continue de 24,11 V se situe dans la plage normale, ce qui indique une alimentation électrique normale. À ce stade, vérifiez le câblage et la tension au niveau de l'interface d'entrée d'alimentation à l'arrière de l'écran tactile.

Retirez le couvercle latéral de l'écran tactile :

Tout d'abord, vérifiez que le câble est bien connecté

Mesurer ensuite la tension

La tension mesurée est de 24,05 V DC (dans la plage), le câble d'alimentation est normal, et l'écran tactile est probablement endommagé - remplacez l'écran tactile.

Si la tension mesurée est en dehors de la plage normale (par exemple, 0,645 V), le câble d'alimentation est défectueux - remplacez le câble.

Si le câble de l'écran tactile et le bornier DC24V présentent tous deux une tension anormale (par exemple, 0,708V) :

L'alimentation électrique est anormale :

Déterminer si le problème est dû à l'alimentation électrique ou au bornier/câblage

Vérifiez ensuite l'alimentation électrique à découpage :

Tout d'abord, s'assurer que le câblage est sécurisé

Mesurer ensuite la tension de sortie

La sortie est de 24,11 V CC (normale), ce qui signifie que le bornier est défectueux - remplacez le bornier.

Si la sortie est anormale (par exemple, 0,500V).

L'alimentation électrique est anormale :

La sortie de l'alimentation à découpage est défectueuse et doit être remplacée. Si le problème persiste après le remplacement, il se peut que le bornier doive également être remplacé.

Enfin, si plusieurs balances d'ensachage du même modèle sont disponibles sur le site, des tests croisés sur les composants peuvent aider à identifier rapidement la pièce défectueuse.
