GMT-X4 Démonstration de la communication série RS485

{{{sourceTextContent.subTitle}}}

Dans ce tutoriel, nous allons montrer comment communiquer entre le GMT-X4 et l'outil Modbus Poll via le port série RS485.

{{{sourceTextContent.description}}}

Bonjour à tous, bienvenue sur le canal de General Measure.
Dans cette session, nous allons montrer comment communiquer entre le GMT-X4 et l'outil Modbus Poll via le port série RS485.

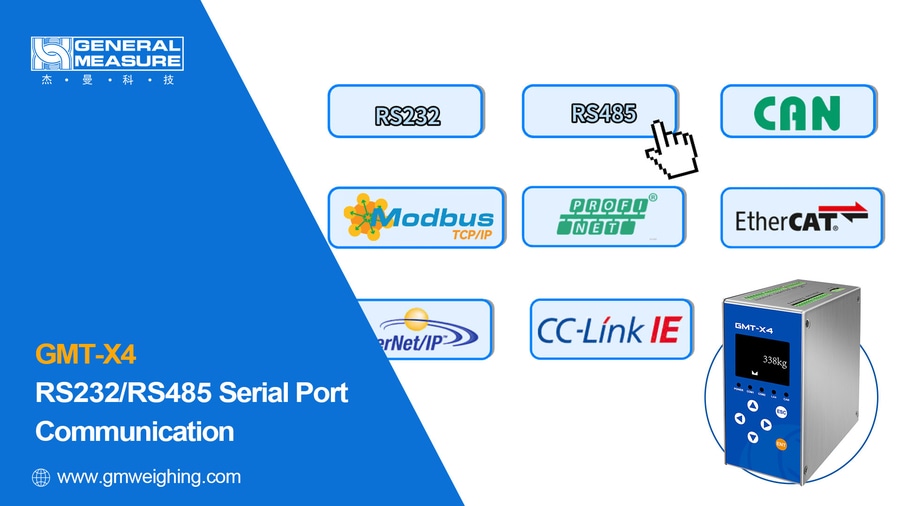

Méthodes de communication du GMT-X4

Le GMT-X4 prend en charge plusieurs interfaces de communication :

Communication série (RS232/RS485)

Communication CAN

Communication Ethernet (Modbus TCP/IP)

Communication par bus de terrain (y compris PROFINET, EtherCAT, Ethernet/IP et CC-Link IE)

Dans ce tutoriel, nous prendrons l'exemple de la connexion RS485.
La procédure pour RS232 est similaire.

Connexion matérielle

Commencez par connecter l'instrument GMT-X4 à l'ordinateur hôte à l'aide de l'interface de transmission de données RS485.

Paramètres de communication (COM-1)

Sur l'interface principale du GMT-X4, appuyez sur Enter pour accéder au menu Calibration, puis appuyez sur la touche droite pour accéder au menu Communication Parameter.

1.1 [ID esclave]

Sélectionnez COM1 et appuyez sur Enter, puis choisissez 1.1 [Slave ID].

Utilisez les touches Haut/Bas pour définir la valeur.

Appuyez sur Enter pour confirmer.

(Conseil : la valeur par défaut est 01 et la plage est comprise entre 01 et 99. Assurez-vous que l'ID esclave de l'instrument correspond à celui de l'ordinateur hôte)

1.2 Débit en bauds

Appuyez sur la touche Bas pour sélectionner 1.2 [Baud Rate].

Utilisez les touches Haut/Bas pour sélectionner le débit en bauds.

Appuyez sur Enter pour confirmer.

(Conseil : la valeur par défaut est 38400. Assurez-vous que le débit en bauds de l'instrument et de l'ordinateur hôte est identique)

1.3 Protocole de communication

Appuyez sur la touche Bas pour sélectionner 1.3 [Protocole de communication].

Sélectionnez Modbus RTU.

Appuyez sur Enter pour confirmer.

(Conseil : dans la démonstration, le logiciel Modbus Poll utilise le protocole Modbus RTU, veuillez sélectionner Modbus RTU ici. Vous pouvez choisir d'autres protocoles en fonction de vos besoins réels)

1.4 Format des données

Appuyez sur la touche Bas pour sélectionner 1.4 [Format de données].

Choisissez la valeur par défaut 8-E-1, puis appuyez sur Entrée.

(Conseil : assurez-vous que les paramètres de format de données correspondent entre l'instrument et l'ordinateur hôte)

1.5 Mode double mot

Appuyez sur la touche Bas pour sélectionner 1.5 [Double Word Mode].

Choisissez la valeur par défaut AB-CD, puis appuyez sur Entrée pour confirmer.

1.6 Intervalle de transmission continue

Étant donné que cette démonstration utilise le protocole Modbus RTU, qui n'est pas un protocole de transmission continue, il n'est pas nécessaire de régler ce paramètre.

(Conseil : l'intervalle de transmission continue est utilisé pour éviter la confusion des données causée par une vitesse de transmission excessive. Si nécessaire, réglez ce paramètre en fonction des besoins réels)

Paramètres du logiciel PC

Une fois les réglages de l'instrument terminés, ouvrez votre ordinateur et configurez le logiciel Modbus Poll comme suit :

Vérifier le port série

Ouvrez le Gestionnaire de périphériques, localisez Ports (COM & LPT) et trouvez le nom du port RS485 actuel.

Dans Modbus Poll, cliquez sur Read/Write Definition, et dans le champ Slave ID, entrez l'ID esclave que vous avez défini dans l'instrument.

Établir la connexion

Cliquez sur Connexion → Connecter.

Dans la configuration de la connexion :

Sélectionnez le même format de données que celui défini sur le GMT-X4.

Type de connexion : Port série

Serial Port : Sélectionnez votre port RS485 actuel

Débit en bauds : 38400

Format des données : 8-E-1

S'assurer que tous les réglages sont conformes à ceux du GMT-X4.

Cliquez sur OK pour vous connecter :

Le voyant COM1 de l'instrument clignote, indiquant que la communication est réussie.

La valeur du poids sur le GMT-X4 correspondra à l'affichage sur le logiciel Modbus Poll.

C'est ainsi que vous établissez la communication entre le GMT-X4 et Modbus Poll par le port RS485.

Dans la prochaine vidéo, nous expliquerons comment configurer la communication Ethernet (Modbus TCP/IP) sur le GMT-X4.
