Indicateur de pesage GMT-X4 Canaux de cellule de charge Configuration et étalonnage théorique

{{{sourceTextContent.subTitle}}}

Dans la session d'aujourd'hui, nous expliquerons comment configurer les canaux des cellules de charge et effectuer l'étalonnage théorique du mode combiné GMT-X4.

{{{sourceTextContent.description}}}

Bonjour à tous, bienvenue sur la chaîne de General Measure.
Dans la session d'aujourd'hui, nous expliquerons comment configurer les canaux des cellules de charge et effectuer l'étalonnage théorique du mode combiné GMT-X4.

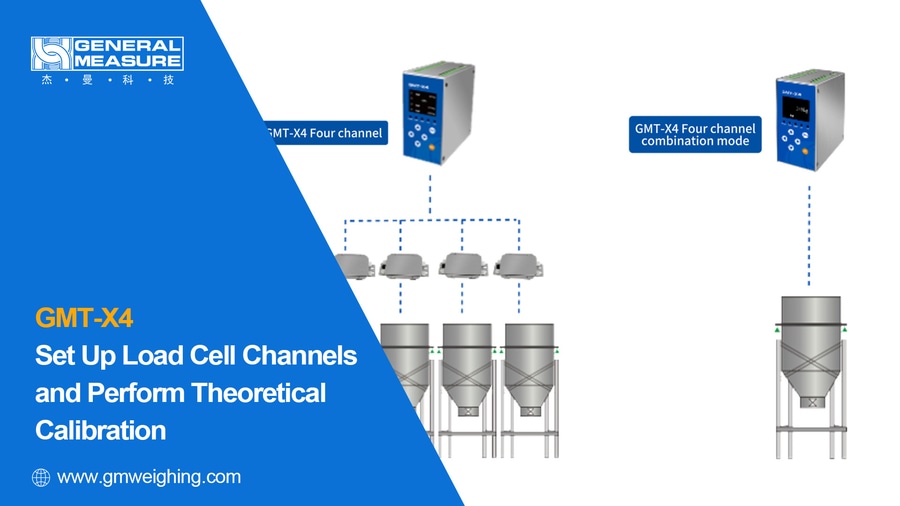

Le GMT-X4 est un transmetteur de pesage à 4 canaux développé pour le pesage de silos. Il existe deux versions : 4 canaux individuels ou 4 en 1 intégrés avec la fonction de boîte de jonction intelligente. L'instrument prend en charge plusieurs protocoles de communication, notamment Modbus TCP/IP, Profinet, Ethernet/IP, EtherCAT et CC-Link IE. Il permet aux utilisateurs de visualiser les données de poids détaillées et d'autres paramètres entre les canaux, ce qui est pratique pour le dépannage sur site.

1. Configuration des canaux du capteur de pesage

GMT-X4 en mode de combinaison à quatre canaux, vous pouvez activer ou désactiver les canaux individuels des capteurs de pesage en fonction des exigences de l'application.

Dans l'interface principale, appuyez sur Enter pour accéder au menu et sélectionnez Load cell channel. Dans ce menu, vous pouvez ouvrir ou fermer n'importe lequel des quatre canaux. Sélectionnez un canal et appuyez sur Enter pour saisir le mot de passe 000000. Appuyez sur Enter pour activer (√) ou désactiver (X) le canal sélectionné.

Pour la démonstration, nous activerons les quatre canaux. Appuyez sur Esc pour revenir à la page principale. Appuyez sur la touche Droite pour afficher rapidement l'état de chaque canal. (Si un canal est fermé, il s'affiche à l'écran)

2. Étalonnage théorique

Effectuons ensuite un étalonnage théorique pour le mode combiné GMT-X4.

Tout d'abord, activez le commutateur de calibrage théorique. Dans l'interface principale, appuyez sur Enter pour ouvrir le menu. Appuyez sur la touche Bas pour sélectionner Weight Parameters (Paramètres de poids). Sélectionnez ensuite 2.5 Theoretical Calibration Switch (commutateur d'étalonnage théorique). Appuyez sur Enter, saisissez le mot de passe 000000, sélectionnez ON, puis appuyez à nouveau sur Enter pour confirmer. L'étalonnage théorique est maintenant activé.

2.1 Paramètres

Réglage de la sensibilité du capteur

Appuyez sur Esc pour revenir au menu Calibration. Sélectionnez Étalonnage théorique et appuyez sur Entrée.

Choisissez 4.1 Acquisition automatique du zéro. Appuyez ensuite sur la touche Droite pour accéder à l'étalonnage théorique. Sélectionnez Sensibilité du capteur pour afficher la sensibilité des quatre canaux. Sélectionnez le canal que vous souhaitez configurer en fonction de l'étiquette du capteur, puis utilisez les touches Haut/Bas pour modifier les valeurs et les touches Gauche/Droite pour passer d'un chiffre à l'autre. Appuyez sur Enter pour confirmer.

Réglage de la capacité du capteur de charge

Appuyez sur Esc pour revenir à la page Theoretical Calibration (Étalonnage théorique). Sélectionnez Capacité et appuyez sur Enter. Dans cette page, saisissez la capacité de chaque canal. Sélectionnez le canal, appuyez sur Enter pour ajuster la valeur en fonction de l'étiquette du capteur de charge. Ici, nous allons la régler sur 50 kg. Appuyez sur Enter pour confirmer.

2.2 Étalonnage du zéro

Appuyez sur Esc pour revenir au menu Calibration. Sélectionnez Étalonnage théorique et choisissez Étalonnage du zéro, sélectionnez 4.1 Acquisition automatique du zéro. Assurez-vous que la balance est vide, puis attendez que la lecture soit stable. Appuyez longuement sur Enter pour exécuter l'étalonnage du zéro. Si l'opération est réussie, l'écran principal réapparaît. (Si le poids est instable, un message d'échec de l'étalonnage s'affiche)

Vérification de l'étalonnage théorique

Placez un poids de 5 kg sur la balance. Si l'écran affiche 5 kg, l'étalonnage est réussi.

Si le résultat est incorrect, revoir les étapes précédentes pour le dépannage.

Ceci conclut la vidéo d'aujourd'hui.
Si vous souhaitez en savoir plus sur les fonctions de cet instrument, veuillez contacter General Measure.
Dans la prochaine session, nous montrerons comment régler la différence d'angle de la cellule de charge par GMT-X4.
