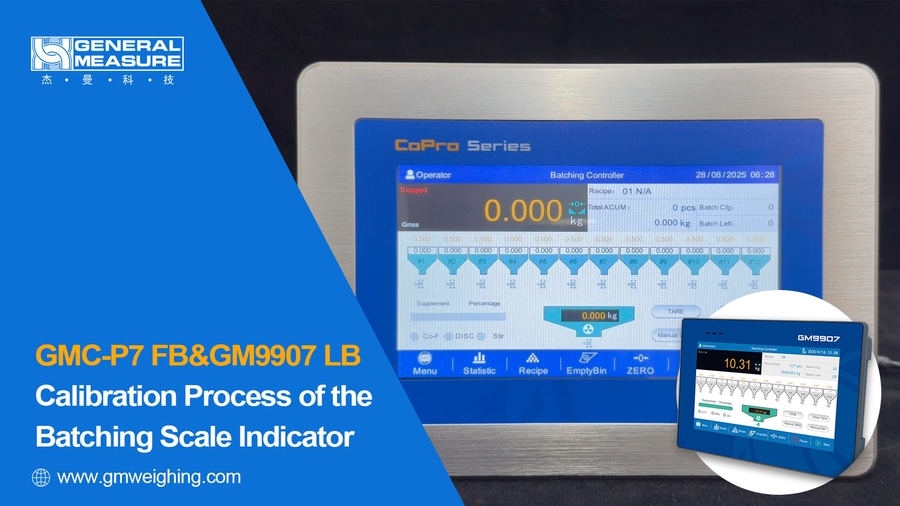

Processus d'étalonnage de l'indicateur de balance de dosage GMC-P7 F8 et GM9907 LB

{{{sourceTextContent.subTitle}}}

Aujourd'hui, nous allons expliquer comment calibrer le contrôleur de balance de dosage GMC-P7FB et GM9907LB.

{{{sourceTextContent.description}}}

Bonjour à tous ! Bienvenue sur la chaîne de General Measure. Aujourd'hui, nous allons vous expliquer comment calibrer le contrôleur de balance de dosage GMC-P7FB et GM9907LB.

Le GMC-P7FB est un contrôleur de dosage industriel qui prend en charge 12 types de dosage de matériaux et 20 stockages de recettes. Il est doté d'un écran tactile de 7 pouces, d'une visualisation dynamique des processus et d'une interface intuitive. Il est doté d'un port Ethernet standard, de deux ports série, d'une interface USB, de 12 entrées et de 16 sorties. Il répond parfaitement aux exigences d'une mise en lots efficace dans les applications industrielles.

Le GMC-P7FB et le GM9907LB partagent le même logiciel, de sorte que le processus d'étalonnage et les étapes de fonctionnement sont identiques.

Il existe deux méthodes d'étalonnage pour le contrôleur de la balance de dosage : l'étalonnage du poids de test et l'étalonnage théorique. Le processus comprend le réglage des paramètres de poids, l'étalonnage du zéro, l'étalonnage du gain (poids de test) ou l'étalonnage théorique. Pendant l'étalonnage, il faut veiller à la stabilité et à la vérification. Commençons maintenant le processus d'étalonnage.

1. Réglage des paramètres de poids

Avant l'étalonnage du poids, définissez les paramètres suivants : unité, point décimal, division, capacité maximale et poids de test.
Dans l'interface principale, cliquez sur Menu → Étalonnage, entrez dans la page d'étalonnage, connectez-vous avec un accès administrateur et entrez le mot de passe 000000.

① Réglage de l'unité
Cliquer sur le côté droit de "Unit" pour sélectionner l'unité dans la fenêtre contextuelle.
Démonstration : réglage sur kg.

② Réglage du point décimal
Le point décimal détermine la précision des valeurs affichées.
Cliquez sur la valeur du point décimal et choisissez

En général, plus il y a de décimales, plus la précision est grande, mais trop de décimales peuvent provoquer des erreurs. Vous devez donc le définir en fonction du cas particulier.

Recommandation :
Pour les lots >100kg, utiliser 2 décimales.
Pour les lots <100kg, utiliser 3 décimales.
Pour la démonstration, nous avons choisi 0.000.

③ Réglage de la division
Cliquez sur Division value (valeur de division) pour sélectionner dans la fenêtre contextuelle.
Démonstration : sélectionner 01.
La valeur de division est le plus petit changement d'unité que l'indicateur peut afficher ou émettre. Une valeur plus petite donne une résolution et une précision plus élevées.

④ Réglage de la capacité maximale
Régler la valeur de la capacité supérieure ou égale au poids maximum à mesurer. La valeur de la capacité a une influence sur le réglage de la division.
Démonstration : réglage sur 20 kg.

⑤ Confirmation du poids de test
Pour un meilleur étalonnage, utilisez un poids de test proche de 80 % de la capacité maximale. Si ce n'est pas possible, utilisez un poids aussi proche que possible de la capacité maximale.

2. Étalonnage du zéro

Après le réglage des paramètres, procédez à l'étalonnage du zéro.
L'étalonnage du zéro peut se faire de deux manières : Le calibrage automatique et le calibrage manuel.
Pour les nouveaux appareils ou après l'ajustement structurel de la balance, le calibrage automatique doit être utilisé.

Étalonnage automatique :
Assurez-vous que la trémie de la balance est vide, attendez qu'elle soit stable, puis cliquez sur Étalonnage de la balance vide. (Recommandé)

Étalonnage manuel :
Cliquez sur Entrée de la balance vide et entrez manuellement la valeur en millivolts du point zéro enregistrée lors de l'étalonnage précédent.
(Cette méthode est utilisée lors du remplacement de l'indicateur, en saisissant les données précédemment enregistrées)

Après l'étalonnage du zéro, le système affiche un rappel.

3. Étalonnage du gain

L'étalonnage du gain peut être effectué de deux manières : L'étalonnage du poids de test ou l'étalonnage théorique.

Étalonnage du gain par poids de contrôle :
Après l'étalonnage du zéro, placez un poids de test sur la balance.
Cliquez sur Étalonnage du gain, entrez la valeur du poids de test (xx kg), attendez que la balance soit stable, puis cliquez sur confirmer pour terminer l'étalonnage.

Étalonnage du gain théorique :
Après l'étalonnage du zéro, cliquez sur Étalonnage théorique.
Saisissez la capacité et la sensibilité indiquées sur l'étiquette du capteur de la balance.

Si la balance possède plusieurs capteurs, entrez la sensibilité moyenne et la capacité cumulée.
Activez l'interrupteur d'étalonnage théorique pour terminer l'étalonnage.

4. Vérification de la précision

Après l'étalonnage, vérifiez la précision :
Lorsque la balance est vide, l'indicateur affiche 0.
Placez à nouveau le poids de test, si l'affichage correspond au poids de test, l'étalonnage est réussi.
Si ce n'est pas le cas, consultez les étapes de dépannage ci-dessus.

Note : Pendant l'étalonnage, assurez-vous qu'il n'y a pas d'interférence externe sur la balance pour garantir la précision.

C'est tout pour le processus d'étalonnage du GMC-P7FB ou du GM9907LB.
Si vous souhaitez en savoir plus sur les fonctions détaillées de cet indicateur, n'hésitez pas à contacter General Measure.

Dans la prochaine session, nous démontrerons l'opération de réglage de la recette pour le GMC-P7FB et le GM9907LB.
