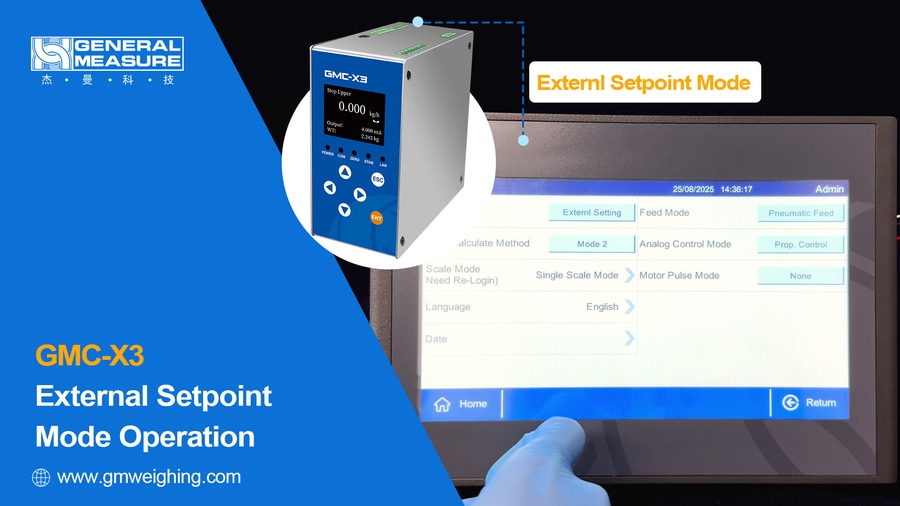

GMC-X3 Fonctionnement en mode point de consigne externe
{{{sourceTextContent.subTitle}}}
Dans cette section, nous nous concentrerons sur le fonctionnement et le dépannage du mode de point de consigne externe lorsque le X3 est connecté à un écran tactile.
{{{sourceTextContent.description}}}
Bonjour à tous ! Bienvenue sur le canal de General Measure.
Dans ce guide, nous allons expliquer comment utiliser le mode point de consigne externe du contrôleur de pesage GMC-X3. Le mode point de consigne externe fait référence à la conversion d'une valeur analogique externe pour contrôler le débit et atteindre la valeur de débit cible.
Le contrôleur GMC-X3 propose trois modes de fonctionnement :
Mode de sortie analogique constante
Mode de dosage avec perte de poids
Mode point de consigne externe
Dans cette section, nous nous concentrerons sur le fonctionnement et le dépannage du mode Point de consigne externe lorsque le X3 est connecté à un écran tactile.
(Remarque : avant d'utiliser ce mode, assurez-vous que l'étalonnage du poids et l'étalonnage du débit sont terminés)
Étape 1. Définir le mode de travail
Sur l'écran principal, connectez-vous en tant qu'administrateur, entrez le mot de passe 000000 et appuyez sur Connexion. Effleurez Menu, allez à Paramètres système, puis sélectionnez Réglage du mode. Effleurez le bouton situé à côté de Working Mode (Mode de travail) et, dans la fenêtre contextuelle, choisissez External Setpoint Mode (Mode de point de consigne externe). En général, l'utilisation des valeurs par défaut des paramètres est satisfaisante. Mais si les problèmes suivants surviennent sur le site, reportez-vous aux étapes de dépannage ci-dessous.
Étape 2. Dépannage
2.1. Débit instable
Dans l'interface principale, cliquez sur Menu → Paramètres utilisateur → Paramètres de débit. Réglez deux paramètres : Intervalle d'échantillonnage et Quantité d'échantillonnage. Plus l'intervalle d'échantillonnage est grand, moins il y a d'échantillons de poids prélevés, ce qui permet d'obtenir un débit plus stable. Plus la quantité d'échantillonnage est faible, moins il y a d'échantillons de poids prélevés, ce qui permet d'obtenir un débit plus stable.
(Plus l'intervalle d'échantillonnage est grand, moins il y a d'échantillons de poids;La quantité d'échantillonnage est petite, moins il y a d'échantillons de poids;Résultant en un flux plus stable)
2.2. Le réglage de la sortie analogique en temps réel est plus lent
Tout d'abord, confirmez le mode de contrôle analogique actuel : sur l'interface principale, cliquez sur Menu → Paramètres du système → Réglage du mode. Dans l'interface de réglage du mode. Cliquez sur la case à droite du mode de contrôle analogique et sélectionnez Contrôle PID ou Contrôle proportionnel.
Si le mode de contrôle est le contrôle PID :
Allez dans Menu → Paramètres utilisateur → PID. Dans l'interface PID, réduisez les valeurs de Fine PID Control Period et Coarse PID Control Period. Plus ces temps de cycle sont réduits, plus le réglage de la sortie analogique en temps réel est rapide.
(Plus la période de contrôle du PID fin et la période de contrôle du PID grossier sont petites, plus le réglage de la sortie analogique en temps réel est rapide)
Si le mode de contrôle est le contrôle proportionnel :
Allez dans Menu → Paramètres utilisateur → Contrôle proportionnel. Dans l'interface de contrôle proportionnel, réduisez la valeur de Single Analog Adjustment Time (Temps de réglage analogique unique). Plus cette valeur est faible, plus le réglage de la sortie analogique en temps réel est rapide.
(Plus la valeur de Single Analog Adjustment Time est faible, plus le réglage de la sortie analogique en temps réel est rapide)
Ceci conclut le dépannage du mode de point de consigne externe. Si vous souhaitez obtenir plus de détails sur cet instrument, n'hésitez pas à contacter General Measure.
