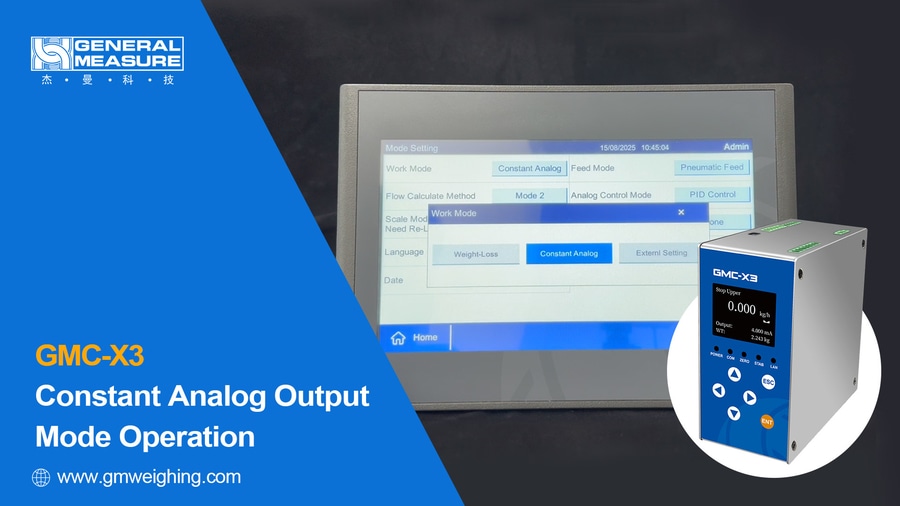

Fonctionnement du mode de sortie analogique constante du GMC-X3

{{{sourceTextContent.subTitle}}}

Dans ce guide, nous expliquerons comment utiliser le mode de sortie analogique constante du contrôleur de perte de poids GMC-X3.

{{{sourceTextContent.description}}}

Bonjour à tous ! Bienvenue sur le canal de General Measure.
Dans ce guide, nous allons expliquer comment utiliser le mode de sortie analogique constante du contrôleur de perte de poids GMC-X3. Le mode de sortie analogique constante fait référence à une sortie analogique fixe basée sur une valeur constante définie.
Le contrôleur GMC-X3 propose trois modes de fonctionnement :
Mode de sortie analogique constante
Mode de dosage des pertes de poids
Mode point de consigne externe
Dans cette section, nous nous concentrerons sur le fonctionnement du mode de sortie analogique constante lorsque le X3 est connecté à un écran tactile.
(Remarque : avant d'utiliser ce mode, assurez-vous que l'étalonnage du poids et l'étalonnage du débit sont terminés)

Scénarios d'application
Le mode de sortie analogique constante est très pratique dans certains scénarios d'application.

Scénario 1 : Dans les environnements soumis à de fortes vibrations et secousses, les signaux des capteurs de pesage peuvent fluctuer fortement, ce qui rend les données de débit instables. Si l'instrument ajuste automatiquement le débit dans de telles conditions, le débit de sortie et le signal analogique fluctueront également. L'utilisation du mode de sortie analogique constante permet d'améliorer considérablement la stabilité de la décharge.
Scénario 2 : le mode de sortie analogique constante peut être utilisé comme mode manuel temporaire. En cas de défaillance de l'équipement ou d'imprécision du débit en mode automatique, l'opérateur peut rapidement passer en mode de sortie analogique constante pour maintenir l'équipement en fonctionnement jusqu'à l'arrivée des techniciens chargés du dépannage.
Scénario 3 : Ce mode peut également servir de fonction temporaire de débitmètre.

Étape 1. Réglage des paramètres analogiques constants

Sur l'écran principal, connectez-vous en tant qu'administrateur, saisissez le mot de passe 000000 et appuyez sur Connexion. Tapez sur Menu, allez à Paramètres système, puis sélectionnez Réglage du mode. Effleurez le bouton situé à côté de Working Mode (Mode de travail) et, dans la fenêtre contextuelle, choisissez Constant Analog Mode (Mode analogique constant).

Pour définir la valeur analogique constante : Retournez dans les Paramètres du système, ouvrez les Paramètres de fonction et sélectionnez Autres paramètres. Appuyez sur la zone de saisie située à côté de Valeur analogique constante et saisissez la valeur analogique requise. La valeur d'entrée doit correspondre à l'appareil connecté et à la plage de sortie analogique de l'instrument.
Exemple : Si la plage de sortie est de 0 à 24 mA, la valeur analogique constante peut être réglée entre 0 et 24 mA.

Étape 2. Vérification du mode de sortie analogique constante

Revenez à l'écran principal et appuyez sur Démarrer.
La valeur analogique affichée sera la valeur de sortie analogique constante définie précédemment.

Si la valeur réglée est 0 et que l'étalonnage du débit a été effectué, la sortie sera la valeur analogique calculée après l'étalonnage du débit.

Si l'étalonnage du débit n'a pas été effectué, les valeurs de débit et analogiques du point d'étalonnage du débit sont toutes deux égales à 0. Dans ce cas, la valeur de sortie analogique sera la valeur analogique de décharge définie par l'utilisateur.

Ceci conclut l'instruction sur le mode de sortie analogique constante du contrôleur GMC-X3.
Si vous souhaitez obtenir plus de détails sur cet instrument, n'hésitez pas à contacter General Measure. Dans la prochaine session, nous ferons la démonstration du mode de dosage par perte de poids.
