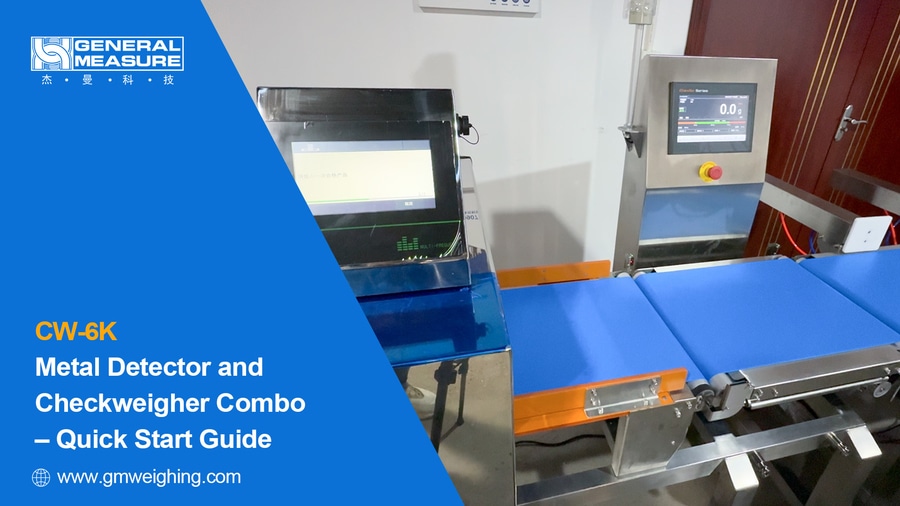

Détecteur de métaux et trieuse pondérale CW-6K - Guide de démarrage rapide

{{{sourceTextContent.subTitle}}}

Dans cette vidéo, nous vous présentons les étapes d'utilisation rapide du détecteur de métaux et de la trieuse pondérale combinés de General Measure - CW-6K.

{{{sourceTextContent.description}}}

Bonjour à tous ! Bienvenue sur la chaîne de General Measure. Dans cette vidéo, nous allons vous expliquer les étapes d'utilisation rapide du détecteur de métaux et de la trieuse pondérale combinés de General Measure - CW-6K.

Étape 1 : Mise à niveau de la balance

Avant de commencer, réglez les pieds de mise à niveau de la balance.
Placez un niveau à bulle sur la plate-forme de pesage. Ajustez la hauteur des pieds en fonction de la position de la bulle du niveau à bulle pour vous assurer que la plate-forme de pesée est de niveau.

Étape 2 : Étalonnage statique

Cette étape comprend la configuration des paramètres de poids et l'étalonnage du poids.

2.1 Paramètres de poids

Connectez-vous en tant qu'utilisateur en cliquant sur Paramètres. Sur l'écran de connexion, sélectionnez le niveau Ingénieur et entrez le mot de passe 000. Cliquez sur Login, puis allez à la page - System Settings. Configurez les paramètres tels que l'unité de poids, le point décimal, la division et l'étendue de pesée.
Les utilisateurs peuvent les ajuster en fonction des exigences de l'application.

2.2 Étalonnage du poids

Après avoir défini les paramètres de poids, cliquez sur Étalonnage statique.

Étalonnage du zéro
Assurez-vous qu'il n'y a rien sur le convoyeur de pesée.
Une fois que la lecture en millivolts est stable, cliquez sur Étalonnage du zéro.
Si l'écran affiche "0", l'étalonnage du zéro est terminé.
Étalonnage du poids
Placez un poids standard au centre de la plate-forme de pesage.
Une fois que la tension s'est stabilisée, entrez la valeur du poids, puis cliquez sur Étalonnage.
Si le poids affiché correspond à la valeur saisie, l'étalonnage est réussi.
Cliquez sur Quitter pour revenir à l'interface principale.
Étape 3 : Réglage des paramètres du produit

Dans les applications réelles avec plusieurs produits à vérifier, les paramètres de la formule améliorent l'efficacité sur site. Le CW-6K prend en charge jusqu'à 100 formules de produits, chacune étant stockée indépendamment et facile à changer.

3.1 Ajouter un produit

Dans l'écran principal, appuyez sur Produit. Cliquez sur Ajouter un produit pour enregistrer un nouveau produit.

3.2 Définir les paramètres

Cliquez sur Paramètres du produit et saisissez : Nom du produit (par exemple, riz) ; Limite supérieure (par exemple, +3g) ; Limite inférieure (par exemple, -3g) ; Vitesse de contrôle (par exemple, 80). Les utilisateurs peuvent les définir en fonction des besoins de l'application.

Étape 4 : Étalonnage dynamique

Appuyez sur Calibrage dynamique et effacez la plate-forme, puis appuyez sur Tare .

Placez le produit à tester au centre et appuyez sur Obtenir le poids.

Cliquez sur Start (Démarrer) et faites passer le même produit de la bande d'alimentation 10 fois pour l'auto-apprentissage.
Après l'apprentissage, revenez à l'écran principal.

Ce qui précède décrit l'étalonnage de la trieuse pondérale et l'opération de réglage des paramètres du produit.

Étape 5 : Réglages du détecteur de métaux

5.1 Ajouter le produit

Sur l'interface principale du détecteur de métaux, appuyez sur Ajouter un produit et remplissez les champs suivants :

(Remplissez les informations en fonction du produit réel)

Nom du produit : par exemple, riz

Longueur du produit : par exemple, 280 mm

Type de produit : par exemple, produit sec

Choisir parmi：

Sec, humide, très humide, humide et salé, emballage sous film d'aluminium

Type de détection : par exemple, détection de l'emballage
Choisir parmi : Vrac, Emballage, Dexidizer ;

Cliquez sur Confirmer pour commencer l'apprentissage du produit.

5.2 Apprentissage des produits

Démarrez la trieuse pondérale pour faire fonctionner la bande transporteuse. Suivez les instructions à l'écran pour effectuer deux passes d'apprentissage du produit.

Une fois l'apprentissage terminé, appuyez sur Confirmer pour continuer.

5.3 Manipulation des produits NG (non conformes)

L'écran s'affiche :

ID du produit

Nom du produit

Durée de l'apprentissage

Méthode de rejet

Durée du signal sonore

Temps de maintien

Temps de retard

Il suffit de modifier la méthode de rejet et le délai d'attente.

Il y a 6 méthodes de gestion pour les produits NG :

Alarme sonore et lumineuse : Voyant rouge et avertisseur sonore
Alarme et arrêt : arrêt du convoyeur
Rejeter le produit : Signal de sortie vers le dispositif de rejet
Arrêt et inversion : Renvoie le produit vers l'alimentation
Rejet de précision : Pour les produits emballés utilisant une temporisation déclenchée par un capteur
Rejet à portique : Mouvement d'un seul coup pour rejeter le produit
Nous sélectionnons ici : Rejeter le produit.

Délai : Le délai entre la détection et la sortie du signal de rejet est fixé à 10 ms.

Cliquez sur Confirmer pour continuer.

5.4 Résultat de l'apprentissage

Cet écran affiche les résultats de l'apprentissage. Cliquez sur Fermer pour revenir à l'écran principal.

Étape 6 : Installation et test du rejet

Sur l'écran principal de la trieuse pondérale, appuyez sur Paramètres, puis sur Test IO. Vérifiez les relais de sortie correspondants. Le relais K3 est un rejet de détection de métal. Le relais 4 est le rejet de la vérification du poids.
Si le rejet est retardé ou imprécis, allez à l'écran Paramètres du produit et ajustez : NG Reject Distance et Metal Detect Reject Distance.

Remarque : la détection des métaux a une priorité plus élevée que la détection du poids.
Dans la démonstration :

Insérez un bloc de test Fe 2,5 mm dans le produit et faites-le passer.
Le détecteur de métaux émet une alarme et rejette le produit.

Passez ensuite le produit avec un poids non qualifié.
Le détecteur de métaux passe, mais le détecteur de poids émet une alarme et le produit est rejeté.

Une fois que toutes les étapes ci-dessus sont terminées, votre détecteur de métaux et trieuse pondérale CW-6K est prêt à fonctionner !
