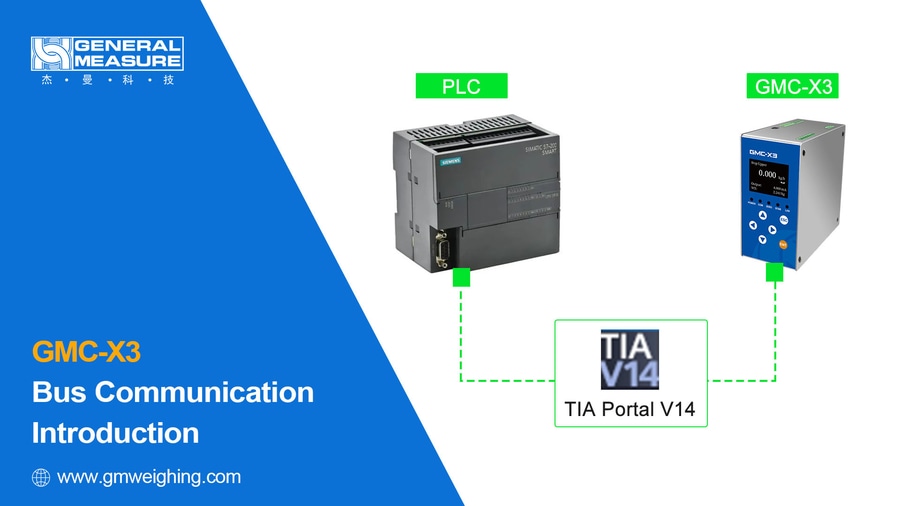

GMC-X3 Bus Communication avec PLC via PROFINET

{{{sourceTextContent.subTitle}}}

Comment communiquer le contrôleur de perte de poids GMC-X3 avec le PLC via le protocole PROFINET. Veuillez vous référer à la vidéo pour des instructions détaillées.

{{{sourceTextContent.description}}}

Bonjour à tous ! Bienvenue sur le canal de General Measure. Aujourd'hui, nous allons vous expliquer comment communiquer le contrôleur de perte de poids GMC-X3 avec le PLC via le protocole PROFINET. Veuillez vous référer à la vidéo pour des instructions détaillées.

Un contrôleur de perte de poids est un dispositif utilisé pour contrôler avec précision le taux d'alimentation des matériaux, en particulier des solides en vrac, en mesurant précisément la perte de poids du matériau au fil du temps.

Avant de communiquer, vous devez télécharger le fichier GSD GMC-X3 à partir du site Web de General Measure et vous souvenir de l'adresse de téléchargement.

Le logiciel utilisé pour la démonstration est TIA Portal V14

1. Création d'un nouveau projet

Cliquez sur [Créer un nouveau projet], saisissez le nom du projet (* Conseil : il est préférable que le nom du projet soit en caractères anglais) et cliquez sur [Créer].

Ouvrir la vue du projet, entrer dans Add New Device, ajouter d'abord le type correspondant de périphérique PLC, double-cliquer pour sélectionner AG40-0XB0. Sélectionnez le numéro de version et cliquez sur OK. (* Astuce : en fonction du type de périphérique PLC auquel vous êtes connecté)

2. Ajouter un équipement d'instrument

Cliquez sur [Options] dans [Manage General Station Description Files] pour importer le fichier GSD du GMC-X3 (fichier enregistré sur le site Web officiel au début), sélectionnez le fichier, cliquez sur [Install], après l'installation, cliquez sur [Device Configuration] dans la barre d'équipement à droite, cliquez sur [Network View] et sélectionnez [PROFINET IO] dans [Other Field Devices] (Autres périphériques de terrain). Cliquez sur [I/O], recherchez l'appareil de mesure correspondant au fichier GSD que vous venez d'installer, double-cliquez pour le sélectionner et cliquez sur Connect Instrument Device and PLC (Connecter l'appareil de mesure et l'API).

3. Attribuer un nom à l'appareil

Attribuez ensuite l'adresse IP de l'automate. Cliquez sur [PLC Devices] et définissez l'adresse IP de l'automate

Attribuez ensuite l'IP de l'instrument, cliquez sur Instrument Device et définissez l'IP de l'instrument dans IP Address.

Modifiez le nom de l'appareil PN de l'instrument ; le nom de l'appareil sert d'identifiant unique pour la communication PN. Ensuite, réaffectez le nom de l'appareil, cliquez avec le bouton droit de la souris sur l'appareil, sélectionnez [Assign Device Name], cliquez sur [Update List], recherchez l'adresse MAC correspondant à l'appareil, sélectionnez [Assign Name] et cliquez sur [Close] une fois l'affectation terminée.

4 Lecture et écriture de paramètres non cycliques

Cliquer sur "Ungrouped Devices" dans la barre des périphériques de gauche, sélectionner "IN1_1", cliquer avec le bouton droit de la souris sur "Properties" et modifier les paramètres de la GMC-X3 dans les paramètres du module. Ici, dans le cas de la modification de l'[unité], une fois la modification terminée, les paramètres seront écrits dans l'instrument. Nous pouvons voir l'unité modifiée dans l'instrument.

5. Compilation et téléchargement

Cliquez sur le bouton [Compiler] pour compiler la configuration. Après la compilation, cliquez sur [Download to the device] pour accéder à l'interface de téléchargement. Cliquez ensuite sur [Start Search] pour trouver le périphérique PLC correspondant, cliquez sur [Load], cliquez sur [Stop All] pour charger la configuration dans le PLC. Une fois le chargement terminé, cochez [Start All] et cliquez sur [Finish]. Le téléchargement de la configuration est alors terminé et l'interface de téléchargement est automatiquement fermée.

Cliquez sur [Go Online]. Une coche verte affichée dans la barre gauche de l'appareil indique que l'appareil a établi une connexion de communication.

6. Lecture/écriture des paramètres de la boucle

Différents paramètres de l'instrument peuvent être réglés à l'aide des paramètres du cycle de lecture/écriture (voir la liste des paramètres dans le manuel, P45-46).

Par exemple : Etalonnage du zéro en utilisant la demande d'écriture de l'adresse modbus et des données d'entrée, et lecture du millivolt de l'étalonnage du zéro en utilisant la demande de lecture de l'adresse modbus.

Cliquez d'abord sur [Go Offline] pour demander l'adresse attribuée à l'instrument par le logiciel TIA, qui est divisée en adresses I et Q, cliquez sur [PLC tags] à gauche et sélectionnez [Default tag table]. (Manuel P46-47, vérifier la table d'adresse du module IO du paramètre de boucle PN) ; Saisir les [Nom], [Type de données], [Adresse] correspondants dans la table des variables par défaut. Cliquer sur Télécharger, et après le chargement, cliquer sur Aller en ligne ; Cliquer sur [Ajouter un nouveau tableau de surveillance] dans [Tableaux de surveillance et de force] sur le côté gauche, importer les paramètres du tableau de variables par défaut dans le tableau de surveillance, et sélectionner le format d'affichage correspondant. Vérifiez les types de données dans le tableau d'adresses de communication modbus dans le manuel pour obtenir le format d'affichage correspondant. (Manuel P32, types de données dans le tableau des adresses de communication modbus).

Écrire 208 pour l'adresse à lire, 1 pour la valeur à écrire et 208 pour l'adresse de la valeur à écrire. Cliquer sur [Modifier toutes les valeurs sélectionnées une seule fois et maintenant] pour vérifier si la valeur de [Valeur lue] est cohérente avec le millivolt étalonné au point zéro. Si c'est le cas, la lecture/écriture est réussie.

C'est tout pour la démonstration de la communication GMC-X3 PN. Si vous souhaitez en savoir plus sur cet instrument, n'hésitez pas à contacter General Measure. Dans le prochain épisode, nous vous présenterons le mode de travail du GMC-X3.
