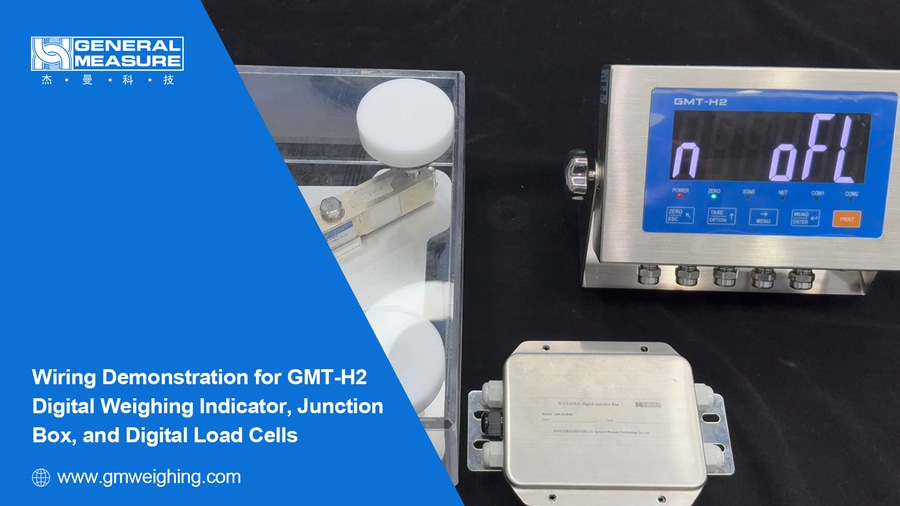

Bonjour à tous ! Bienvenue sur le canal de General Measure. Dans cet épisode, nous allons montrer comment câbler l'indicateur de pesage numérique GMT-H2 avec la boîte de jonction numérique et les cellules de charge numériques.
Indicateur de pesage numérique GMT-H2, boîte de jonction numérique, capteurs numériques

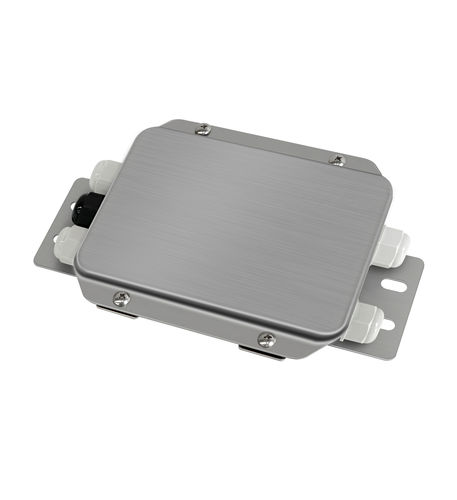

1. Connexion entre l'indicateur et la boîte de jonction
Commençons par connecter l'indicateur à la boîte de jonction. Connectez les fils dans l'ordre suivant : A, B, SHDL, V+ et V-.
(Conseil : les codes de couleur des fils de la boîte de jonction : A (vert), B (blanc), SHDL/blindage (violet), V+ (rouge), V- (noir))
Ensuite, connectez les fils à l'indicateur dans le même ordre : A, B, SHDL, 12V+ et GND.
(Conseil : les codes de couleur des fils de l'indicateur : A (vert), B (blanc), SHDL/blindage (violet), 12V+ (rouge), GND (noir))
Après le câblage, vérifiez à nouveau la séquence de câblage. Un câblage incorrect peut endommager le module du capteur de pesage.
2. Connexion entre les capteurs de pesage numériques et la boîte de jonction
Connectons ensuite les capteurs de pesage numériques à la boîte de jonction. Dans ce cas, quatre capteurs de pesage doivent être connectés à la boîte de jonction intégrée avec les signaux numériques et analogiques.
Suivez la séquence de câblage : V+, V-, A, B, SHDL.
Reportez-vous au manuel pour connaître la séquence exacte de câblage et connectez les fils aux bornes correspondantes de la boîte de jonction.
Une fois le premier capteur câblé, connectez les trois autres dans le même ordre aux bornes de la boîte de jonction.
Une fois toutes les connexions terminées, vérifiez la séquence de câblage afin d'éviter d'endommager le module de cellule de charge. Enfin, allumez les interrupteurs des bornes des capteurs numériques à l'intérieur de la boîte de jonction.
(Codes de couleur des fils de la cellule de charge : V+ (rouge), V- (noir), A (vert), B (blanc), SHDL/blindage (violet))
3. Réglage des paramètres
Après le câblage, il est nécessaire de configurer les paramètres de l'indicateur.
Étape 1 : Alimentation de l'indicateur
Utilisez une alimentation 24V DC pour mettre le GMT-H2 sous tension. Connexion électrique : 24-, 24+
Etape 2 : Régler le nombre de cellules de charge
Après la mise sous tension, appuyez sur la touche MENU, puis appuyez à nouveau sur cette touche pour passer au menu "Digi". Appuyer sur ENTER et saisir le mot de passe par défaut : six zéros (000000).
Entrer dans le menu d1 et appuyer sur ENTER pour confirmer.
Appuyer sur la touche TARE/OPTION pour régler le nombre de capteurs connectés à 4 (le nombre réel connecté).
Étape 3 : Recherche des capteurs de pesage
Dans le menu "Digi", appuyez sur MENU pour passer au menu d2. L'écran affiche "num 0".
Appuyer sur la touche TARE/OPTION pour commencer la recherche de capteurs. L'écran affiche "Ad on".
Attendez que la recherche soit terminée. L'écran se met alors à jour avec le nombre réel de modules connectés. A ce stade, l'indicateur est prêt à être utilisé (l'écran affiche 4 capteurs de pesage connectés).
Ceci conclut le guide de câblage et de configuration de l'indicateur de pesage numérique GMT-H2, de la boîte de jonction et des capteurs numériques.

Merci d'avoir regardé, et à la prochaine fois !
