Étalonnage du débit pour le contrôleur de perte de poids GMC-X3

{{{sourceTextContent.subTitle}}}

Le calibrage du débit du GMC-X3 s'effectue selon deux méthodes, le calibrage manuel et le calibrage automatique.

{{{sourceTextContent.description}}}

Bonjour à tous ! Bienvenue sur le canal de General Measure. Aujourd'hui, nous allons vous expliquer comment calibrer le débit du contrôleur de perte de poids GMC-X3.

Un contrôleur de perte de poids est un dispositif utilisé pour contrôler avec précision le taux d'alimentation des matériaux, en particulier des solides en vrac, en mesurant précisément la perte de poids du matériau au fil du temps.

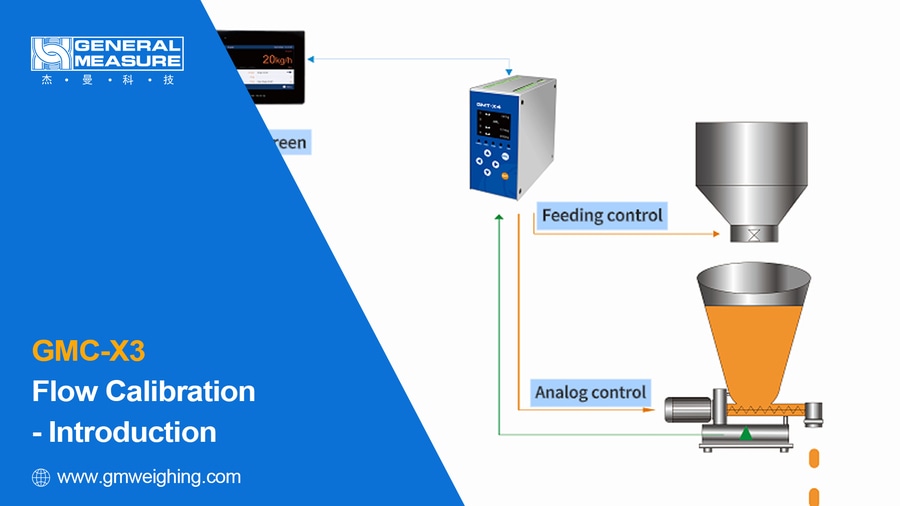

Le GMC-X3 peut être utilisé directement ou connecté à une IHM. Nous expliquons ici comment effectuer l'étalonnage du débit sur l'IHM.

L'étalonnage du débit de la GMC-X3 peut se faire de deux manières : manuellement et automatiquement, en fonction des paramètres tels que l'analogique, la valeur du débit et le commutateur d'étalonnage. Avant de procéder à l'étalonnage du débit, il est nécessaire de s'assurer qu'il y a suffisamment de matériau dans le silo.

Tout d'abord, nous réglons les paramètres relatifs à l'étalonnage du débit

1. Paramètres du matériau

Avant d'étalonner le débit, nous devons régler le niveau bas, le niveau haut, l'unité de débit et le point décimal du débit.

Réglage du niveau bas

L'appareil commence à s'alimenter lorsque le poids est inférieur à la valeur du niveau bas.

Le niveau bas est généralement réglé à environ 10 % du poids total du silo.

Réglage du niveau haut

L'appareil arrête l'alimentation lorsqu'il atteint une valeur de niveau élevé.

Le niveau haut est généralement fixé à environ 80 % du poids total du silo. Veillez à ce qu'il soit plus élevé que le niveau bas.

Réglages de l'unité de débit

Pour garantir la précision du débit, l'unité de débit doit correspondre à l'unité de poids.

Comme l'unité de poids est le kg, l'unité de débit est ici sélectionnée comme kg/h.

Point décimal du débit

Pour garantir la précision du débit, la virgule du débit doit correspondre à la virgule du poids.

Ici, nous choisissons trois points décimaux (0,000) comme nous l'avons fait pour l'étalonnage du poids.

Les réglages ci-dessus concernent l'étalonnage manuel du débit. Si vous choisissez l'étalonnage automatique du débit, vous devez également régler le délai d'étalonnage automatique et le délai de l'intervalle d'étalonnage.

Délai d'étalonnage automatique

Le délai d'étalonnage automatique est la durée d'une sortie analogique d'étalonnage unique pendant l'étalonnage automatique.

Dans le cadre d'un étalonnage réel du débit, cette valeur doit être ajustée en fonction du temps qui s'écoule entre le démarrage et la stabilisation de la fluctuation du débit.

Délai d'intervalle d'étalonnage

Le délai de l'intervalle d'étalonnage est la durée de l'intervalle pendant lequel la sortie analogique du point d'étalonnage suivant est exécutée.

Dans l'interface d'étalonnage automatique, cliquez sur le délai d'intervalle d'étalonnage. Réglez ici le délai de l'intervalle d'étalonnage sur 5 secondes, puis cliquez sur confirmer pour l'enregistrer.

2. Processus d'étalonnage du débit

Après avoir défini les paramètres du matériau, nous passons à la démonstration de l'étalonnage du débit. Veillez à ce que la balance soit exempte d'interférences externes pour éviter d'affecter la précision de l'étalonnage du débit.

L'étalonnage du débit peut être manuel ou automatique.

Étalonnage manuel

L'étalonnage manuel comporte 4 points d'étalonnage.

Le réglage analogique du point d'étalonnage est généralement lié au type de travail analogique sélectionné. Par exemple, si la sortie analogique 1 sélectionnée est 4-20mA, le point d'étalonnage analogique est divisé en 4 segments : 8mA, 12mA, 16mA, 20mA. Dans ce cas, réglez l'analogique du point 1 sur 8mA. Lancez ensuite l'étalonnage du débit du point 1. Si le poids est inférieur au niveau bas, une invite d'alimentation apparaît sur l'interface d'étalonnage du débit. Une fois l'alimentation terminée, l'étalonnage du débit au point 1 se poursuit.

Revenez à l'interface principale pour visualiser le débit. Le débit en temps réel sera enregistré dans la valeur du débit au point 1 toutes les 3 secondes. Lorsque la fluctuation du débit se stabilise, cliquer à nouveau sur le bouton d'étalonnage au point 1 pour terminer l'étalonnage.

Il est recommandé d'effectuer les quatre points d'étalonnage pour s'assurer que le débit peut s'écouler sans problème dans chaque intervalle. Suivez les étapes ci-dessus pour terminer l'étalonnage des trois autres points.

S'il ne s'agit pas de la première fois que l'on procède à l'étalonnage du débit, l'étalonnage du débit sera terminé si l'on renseigne les débits analogiques et correspondants enregistrés à chacun des quatre points.

Auto-calibrage

Entrer dans l'interface d'étalonnage du débit, cliquer sur étalonnage automatique.

Si des analogues sont réglés sur les quatre points d'étalonnage, l'étalonnage automatique émettra les analogues dans l'ordre en fonction des valeurs réglées. Par exemple : le point 1 est réglé sur 8 mA, le point 2 sur 12 mA, les points 3 et 4 ne sont pas réglés, les valeurs d'étalonnage automatique de l'instrument n'étalonneront que les premier et deuxième points, puis termineront le processus. Si l'analogique n'est pas défini, l'analogique d'étalonnage sera automatiquement affecté aux points d'étalonnage 1 à 4 en fonction du type de travail de l'analogique.

Cliquez sur le bouton d'étalonnage automatique pour commencer, puis revenez à la page principale

Vérifier si l'instrument est en cours de fonctionnement ; √ Vérifier si l'instrument est en cours d'étalonnage du débit
Vérifier si l'état est l'étalonnage du débit ; √
Vérifier si la valeur de la sortie analogique correspond à la valeur de consigne analogique du point d'étalonnage 1 ; √
Une fois l'étalonnage du débit terminé, l'instrument revient automatiquement à l'état d'arrêt ; √
Revenir à l'interface d'étalonnage automatique pour visualiser les données correspondant au point d'étalonnage. Une augmentation linéaire des données du point 1 au point 4 signifie que l'étalonnage du débit est terminé.

3. Vérifier la linéarité de l'étalonnage du débit

Une fois l'étalonnage du débit terminé, démarrez l'instrument pour vérifier que la linéarité de l'étalonnage du débit est correcte. Réglez le débit cible à 20 kg/h et commencez à fonctionner. Vous devez ensuite calculer si la sortie analogique correspondant à 20 kg/h est linéairement cohérente avec l'étalonnage du débit. (Note : Par exemple, une sortie analogique de 8mA correspond à un débit de 10kg/h, une sortie analogique de 20kg/h devrait correspondre à environ 12mA). Si les résultats sont cohérents, cela indique que l'étalonnage du débit est réussi.

C'est tout pour l'étalonnage du débit. Dans la prochaine vidéo, nous présenterons la communication par bus du GMC-X3.
