Étalonnage du contrôleur de perte de poids GMC-X3

{{{sourceTextContent.subTitle}}}

Consultez la vidéo du guide d'étalonnage pour le contrôleur de perte de poids GMC-X3.

{{{sourceTextContent.description}}}

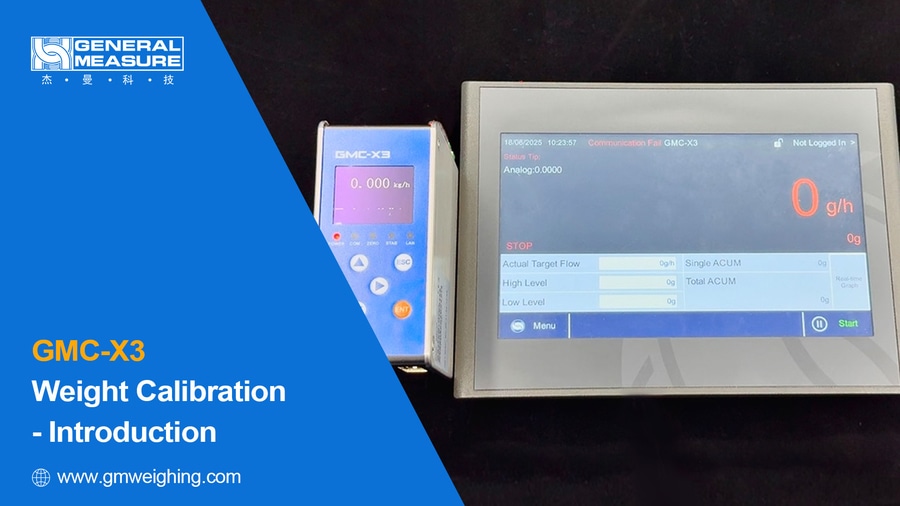

Bienvenue sur le canal de General Measure. Aujourd'hui, nous allons expliquer l'étalonnage du poids du contrôleur de perte de poids GMC-X3, qui peut être utilisé sur l'appareil ou sur une IHM de connexion ! Cette vidéo explique comment calibrer le poids du GMC-X3 via l'IHM.

L'étalonnage du poids du GMC-X3 comprend l'étalonnage du zéro et l'étalonnage du gain ; il implique le réglage de paramètres tels que l'unité, le point décimal, la division et la capacité. Pendant le processus d'étalonnage, il est essentiel de maintenir le contrôleur dans un état stable et de faire fonctionner la vérification.

Commencez par définir les paramètres d'étalonnage.

Paramètres d'étalonnage :

Dans l'interface principale, cliquez sur la touche Menu pour accéder à l'interface de menu, cliquez sur Étalonnage du poids et les paramètres d'étalonnage pertinents s'affichent.

Étape 1 : Paramètres de l'unité de poids

Cliquez sur le bouton Unité à droite de l'unité de poids et une fenêtre de sélection s'ouvre. Il existe trois options d'unités : g, kg et t. Choisissez l'unité en fonction de votre application.

Étape 2 : Paramètres du point décimal

Cliquez sur le bouton Decimal Point (Point décimal) et une fenêtre de sélection s'ouvre. Il existe cinq options pour les points décimaux : 0, 0.0, 0.00, 0.000, 0.0000. En règle générale, plus le nombre de décimales est élevé, plus les résultats de la mesure sont précis. Cependant, la présence de plusieurs décimales peut entraîner des erreurs de mesure. Nous devons le régler en fonction de la plage de pesage (conseils : normalement, régler 0,000 pour 25 kg et 0,00 pour plus de 100 kg).

Étape 3 : Définir la division

La division est la plus petite valeur unitaire que l'instrument peut afficher ou émettre dans l'étendue de pesage. Plus la valeur est petite, plus la résolution de l'instrument est élevée.

Cliquez sur le bouton de valeur de division situé à côté de Division. Il existe six options pour les valeurs de division : 1d, 2d, 5d, 10d, 20d, 50d.

Étape 4 : Paramètres de capacité

Pour régler la capacité, il est nécessaire de confirmer les poids utilisés pour l'étalonnage, qui correspondent généralement à 80 % des poids maximaux du système de pesage. Si vous ne disposez pas du poids exact, vous pouvez choisir des poids aussi proches que possible de la capacité de la balance. La valeur de la capacité doit être supérieure au poids maximal à mesurer. La capacité affectera la valeur de la division.

Processus d'étalonnage

Après avoir défini les paramètres d'étalonnage, nous entrons dans la démonstration d'étalonnage.

Assurez-vous que la balance est exempte d'interférences externes afin d'éviter d'affecter la précision du pesage.

1. Étalonnage du zéro

Sur l'interface d'étalonnage du poids, effacez la balance actuelle, attendez que le millivolt se stabilise et cliquez sur le bouton "Étalonnage du zéro" pour terminer l'étalonnage du zéro.

Lorsque l'étalonnage du zéro est réussi, le message "Étalonnage du zéro réussi" s'affiche et l'avertisseur sonore retentit plusieurs fois.

2. Étalonnage du gain

Une fois l'étalonnage du zéro terminé, placez un poids sur une balance vide, attendez que le voyant d'état de stabilité s'allume, cliquez sur la zone de saisie du poids, entrez le nombre de poids. Cliquez sur le bouton "Gain d'étalonnage" pour terminer l'étalonnage du poids.

Lorsque l'étalonnage du gain est réussi, le message "Calibration Gain Succeed" s'affiche et l'avertisseur sonore retentit plusieurs fois.

3. Vérification de l'étalonnage

Revenez à l'interface principale pour vérifier le poids. Chargez le poids, si le contrôleur affiche les poids corrects. Cela signifie que l'étalonnage du poids a réussi.

C'est tout pour le processus d'étalonnage. Si vous souhaitez obtenir plus de détails sur cet instrument, n'hésitez pas à contacter General Measure. Dans la prochaine vidéo, nous démontrerons l'étalonnage du débit du GMC-X3.
