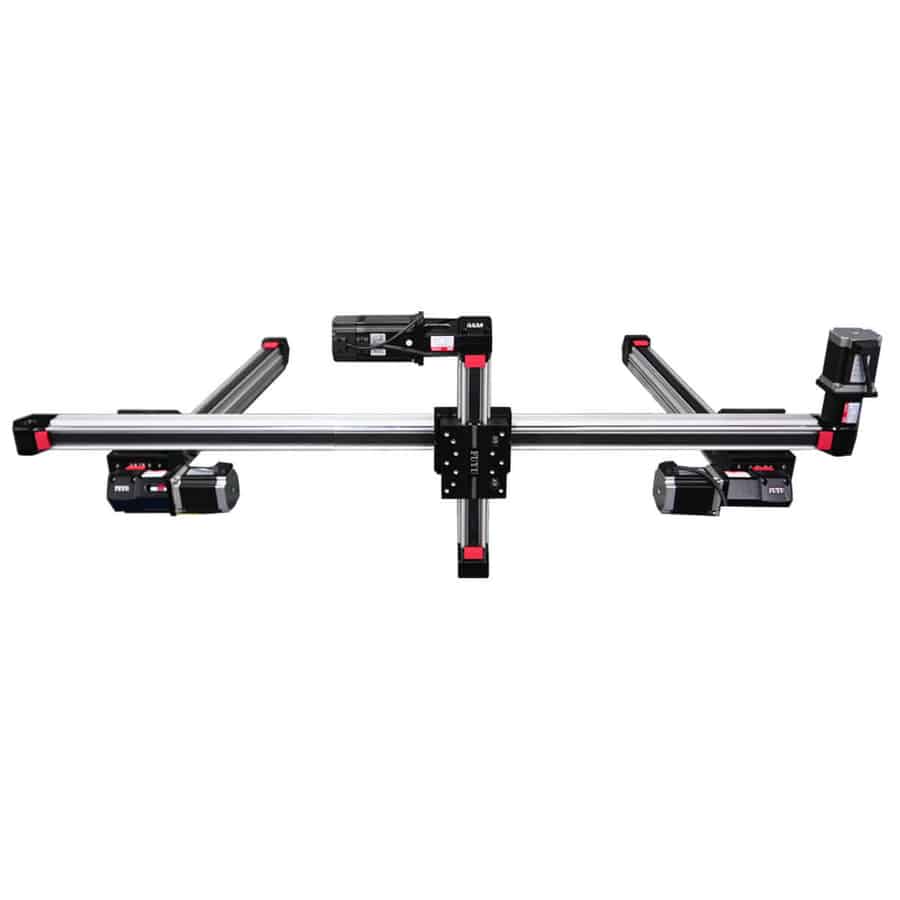

Module de portique linéaire électrique FPB45IS-L

{{{sourceTextContent.subTitle}}}

Platine à mouvement linéaire personnalisé et non standardisé, spécialement conçu pour l'automatisation industrielle

{{{sourceTextContent.description}}}

Description succincte
Platine à mouvement linéaire personnalisée et non standardisée, spécialement conçue pour l'impression 3D, qui se caractérise par un mouvement synchronisé sur trois axes, piloté par un système modulaire. La tête d'impression / tête laser se déplace précisément le long de la trajectoire du modèle découpé, assurant un mouvement stable et sans vibration et permettant une impression continue, uniforme et de haute précision.

Paramètres clés (résumé)
Série : FPB45IS-L
Plage de course : 100mm-3900mm
Précision de la position : 0,05 mm
Vitesse maximale : 2000mm/s
Charge maximale : 15kg

Paramètres généraux du système (tableau)
Précision de la position (mm) : ±0,05
Diamètre de la vis de type échelle (mm) : 70
Temps d'accélération et de décélération (S) : 0.5

servomoteur 400W
Horizontal - Charges (KG) : 2, 4, 6, 8, 10, 12, 14, 15 - Pleine vitesse (mm/s) : 2000 (pour les charges listées)
Vertical - Charges (KG) : 2, 4, 6, 8, 10 - Pleine vitesse (mm/s) : 2000, 2000, 2000, 2000, 1500 (respectivement)
Montage latéral - Charges (KG) : 2, 4, 6, 8, 10 - Vitesse maximale (mm/s) : 2000 (pour les charges indiquées)
Levage - Charges (KG) : 2, 4, 6, 8, 10 - Pleine vitesse (mm/s) : 2000 (pour les charges indiquées)

5756 Moteur pas à pas (courant 4A)
Horizontal - Charges (KG) : 2, 4, 6, 8, 10, 12, 14, 15 - Pleine vitesse (mm/s) : 1000, 1000, 800, 800, 600, 600, 500, 500 (respectivement)
Levage - Charges (KG) : 2, 4, 6, 8, 10 - Vitesse maximale (mm/s) : 1000, 800, 800, 600, 400 (respectivement)
Montage latéral - Charges (KG) : 2, 4, 6, 8, 10 - Vitesse maximale (mm/s) : 1000, 800, 800, 600, 400 (respectivement)
Vertical - Charges (KG) : 1, 2, 3 - Vitesse maximale (mm/s) : 800, 600, 300 (respectivement)

Niveau sonore : ≤65dB

Détail du produit (images et diagrammes référencés sur la page)
Le produit comprend de multiples photos, diagrammes et images de configuration (dispositions mécaniques, assemblages multi-axes et images de détail des composants).

Caractéristiques / spécifications techniques
Modèle / Série : FPB45IS-L
Plage de course : 100 mm - 3900 mm
Précision de la position : ±0,05 mm
Vitesse linéaire maximale : jusqu'à 2000 mm/s (en fonction du moteur et de la charge)
Capacité de charge maximale : jusqu'à 15 kg (en fonction de l'application)
Options de moteur : servomoteur 400W ou moteur pas à pas 5756 (4A)
vitesses maximales du servomoteur 400W (exemples) : horizontal/côté/levage jusqu'à 2000 mm/s ; vertical jusqu'à 2000 mm/s (10 kg : 1500 mm/s)
vitesse maximale du moteur pas à pas 5756 (exemples) : horizontal jusqu'à 1000 mm/s pour les charges légères jusqu'à 500 mm/s pour les charges plus lourdes ; vertical jusqu'à 800/600/300 mm/s selon la charge
Diamètre de la vis (type échelle) : 70 mm
Temps d'accélération / décélération : 0,5 s
Niveau acoustique : ≤65 dB
