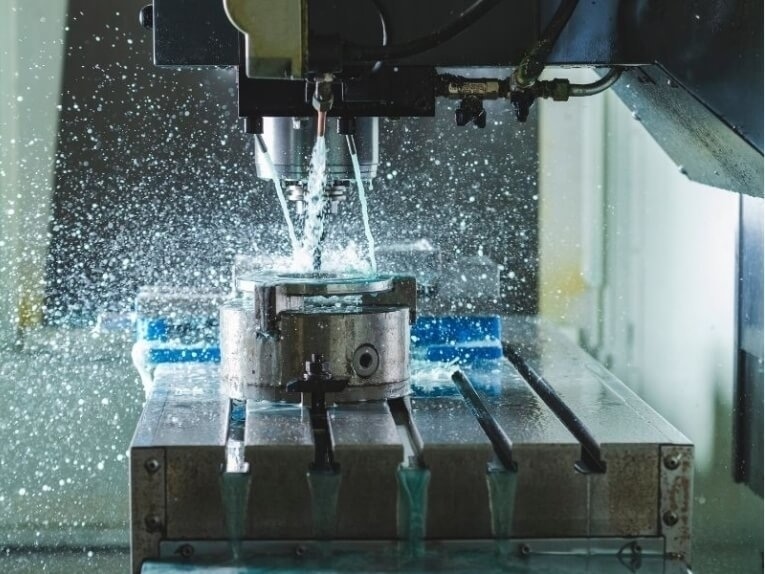

Comment une machine CNC à 5 axes améliore-t-elle l'usinage ?

{{{sourceTextContent.subTitle}}}

Nouvelles de l'industrie

{{{sourceTextContent.description}}}

Une machine CNC à 5 axes améliore l'usinage en permettant le déplacement simultané d'outils ou de pièces le long de cinq axes différents. Cette capacité augmente considérablement la flexibilité, la précision et l'efficacité de la fabrication de pièces complexes et détaillées. Voici les principales façons dont l'usinage CNC à 5 axes améliore le processus :

Précision et exactitude accrues :
L'usinage 5 axes élimine la nécessité de repositionner manuellement la pièce, ce qui réduit le risque d'erreur et maintient une plus grande cohérence dans les géométries complexes.
Il en résulte des tolérances plus serrées, généralement de ±0,001 pouce (±0,025 mm), ce qui est essentiel pour les composants de haute précision.
Réduction des temps d'installation et de la complexité :
Grâce à leur capacité à usiner des formes complexes en un seul réglage, les machines à 5 axes réduisent les temps de réglage et la nécessité de recourir à de multiples gabarits et montages.
Cela permet de rationaliser le processus de production et d'améliorer la productivité.
Amélioration de l'état de surface :
Le mouvement continu le long de plusieurs axes réduit les interruptions et permet d'obtenir des états de surface de qualité supérieure, avec une rugosité moyenne (Ra) aussi faible que 0,4 micromètre.
Cette qualité est particulièrement bénéfique pour les industries aérospatiales et médicales, où l'intégrité de la surface est essentielle.
Géométries complexes et contre-dépouilles :
L'usinage à cinq axes peut facilement gérer les contre-dépouilles et les géométries complexes qui sont difficiles ou impossibles à réaliser avec moins d'axes.
Ceci est très avantageux pour la production de pièces avec des courbes composées et des caractéristiques internes, telles que les pales de turbines et les composants de moules.
Des délais plus courts :
Les capacités avancées des machines CNC à 5 axes permettent d'accélérer les cycles de fabrication et de raccourcir les délais d'exécution, ce qui facilite l'exécution rapide des produits très demandés.
Paramètres techniques :
Précision : Généralement à ±0,001 pouce (±0,025 mm).
Vitesse : La vitesse de la broche peut atteindre 20 000 tours/minute ou plus, selon les spécifications de la machine.
Finition de la surface : Obtention d'une rugosité de surface moyenne (Ra) aussi basse que 0,4 micromètre.
La capacité de la machine CNC à 5 axes à se déplacer le long de cinq trajectoires différentes sans repositionnement manuel constitue une avancée significative par rapport à l'usinage à 4 axes, ce qui se traduit par des capacités d'usinage exceptionnelles pour les pièces complexes et de haute précision.

1. Présentation des axes rotatifs
Les axes rotatifs d'une machine CNC à 5 axes sont appelés axes A et B (ou C). Ces axes fournissent des mouvements de rotation autour des axes linéaires X, Y et Z, permettant des orientations élaborées de la pièce pendant l'usinage.

Axe A (mouvement de rotation autour de l'axe X) : Permet l'inclinaison de la pièce ou le mouvement de rotation de la tête de la broche, ce qui améliore la souplesse d'accès à diverses caractéristiques et géométries de la pièce.
Axe B (mouvement de rotation autour de l'axe Y) ou axe C (mouvement de rotation autour de l'axe Z) : L'axe B incline la pièce autour de l'axe Y, tandis que l'axe C la fait tourner autour de l'axe Z. Ces rotations sont essentielles pour produire des pièces complexes. Ces rotations sont essentielles pour produire des formes complexes et des caractéristiques internes, telles que des trous en angle ou des sculptures complexes, avec une grande précision. Il est essentiel de comprendre ces axes rotatifs pour exploiter tout le potentiel de l'usinage CNC à 5 axes et faciliter la production de pièces complexes et de haute précision en un seul montage.
2. Améliorer la précision avec le fraisage CNC 5 axes
Pour améliorer la précision du fraisage CNC 5 axes, il faut comprendre plusieurs facteurs critiques qui affectent la précision de l'usinage. Tout d'abord, le mouvement simultané des cinq axes permet de rapprocher et de multiplier les points de contact avec la surface, ce qui réduit les vibrations et permet d'obtenir une finition de surface de meilleure qualité. Ensuite, les logiciels avancés utilisés dans les machines CNC à 5 axes sont capables de calculer des trajectoires d'outils sophistiquées, compensant automatiquement les erreurs de déviation et de positionnement de l'outil. Enfin, l'incorporation de systèmes de rétroaction tels que les sondes Renishaw et l'étalonnage au laser améliore la capacité de la machine à maintenir des tolérances serrées. En intégrant ces éléments, le fraisage CNC à 5 axes permet d'atteindre une précision et une efficacité inégalées dans le processus de fabrication.

3. Fabrication de pièces complexes sur des machines CNC à 5 axes
La fabrication de pièces complexes à l'aide de machines CNC à 5 axes implique plusieurs processus complexes qui tirent pleinement parti des capacités de la machine. Mes recherches sur les principaux sites web tels qu'Autodesk, Modern Machine Shop et CNC Cookbook m'ont permis d'obtenir des informations clés :

Mouvement simultané des axes : L'un des principaux avantages est la possibilité de manœuvrer la pièce le long de plusieurs axes simultanément. Cette capacité permet de fabriquer des géométries complexes, telles que des pales de turbine ou des hélices, en une seule fois. Le mouvement dynamique réduit la nécessité d'un repositionnement fréquent, ce qui diminue à la fois le temps de réglage et le risque d'erreur.
Stratégies avancées de parcours d'outils : Grâce à un logiciel de FAO de pointe, les stratégies de parcours d'outils sont calculées avec précision pour optimiser le processus de coupe. Des techniques telles que la coupe de copeaux, le contournage multi-axes et le fraisage de surface en 3D sont utilisées pour réduire l'usure de l'outil et obtenir des finitions de surface de qualité supérieure.
Systèmes de rétroaction de haute précision : Pour garantir la précision de la fabrication des pièces, il est nécessaire d'intégrer des mécanismes de rétroaction de haute précision. Des systèmes tels que les palpeurs Renishaw et les dispositifs d'étalonnage laser permettent d'ajuster en temps réel les erreurs de déviation et de positionnement de l'outil, tout en maintenant des tolérances serrées. Les tolérances typiques réalisables avec ces systèmes peuvent atteindre ±5 micromètres (±0.0002 pouces).
Compensation thermique : La croissance thermique de l'outil et de la pièce peut entraîner des imprécisions. les machines CNC à 5 axes intègrent souvent des algorithmes de compensation thermique qui ajustent les paramètres de la machine en temps réel, garantissant ainsi une précision constante, même pendant des cycles d'usinage prolongés.
Grâce à ces capacités avancées, les machines CNC à 5 axes excellent dans la production de pièces complexes avec une précision et une efficacité exceptionnelles, répondant ainsi aux exigences élevées d'industries telles que l'aérospatiale, l'automobile et les appareils médicaux.
