Mesure ponctuelle mobile du biogaz : le GAP100 en exploitation sur le terrain

{{{sourceTextContent.subTitle}}}

Les installations de biogaz sont des centrales électriques sensibles : si l'équilibre biologique dans le digesteur n'est pas correct, des pertes de rendement et des dommages coûteux aux centrales de cogénération, déjà onéreuses, sont inévitables.

{{{sourceTextContent.description}}}

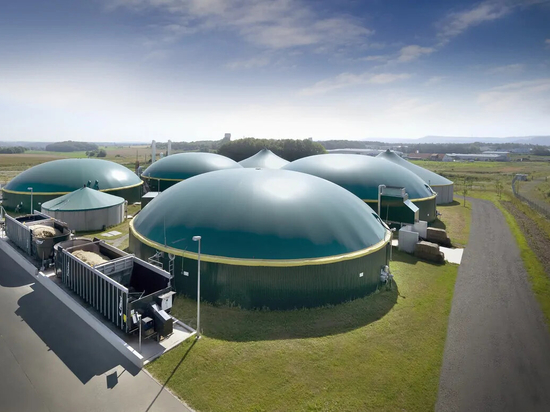

Installations de biogaz dans l'agriculture : pourquoi les mesures ponctuelles mobiles sont essentielles pour l'efficacité et la sécurité

Les installations de biogaz agricoles sont des réacteurs biologiques complexes. Le lisier, l’ensilage et les résidus tels que la pulpe de betterave sucrière sont fermentés de manière anaérobie dans des digesteurs pour produire du biogaz – un processus sensible aux fluctuations de température, aux changements de substrat et à l’entrée d’oxygène.

Une surveillance étroite de la composition des gaz est indispensable, en particulier dans les installations à deux étages avec fermentation mésophile (environ 35–40 °C) et thermophile (environ 50–55 °C). Un projet en cours dans une exploitation agricole illustre comment les mesures ponctuelles mobiles réalisées à l’aide de l’analyseur de gaz portable GAP100 améliorent la fiabilité du processus, même dans des conditions climatiques difficiles.

Le point de départ : 11 points de mesure, deux étapes de fermentation, un appareil mobile

L’exploitant procède à la fermentation de résidus agricoles (lisier, ensilage de maïs, résidus de betteraves sucrières) dans une installation à deux étapes avec un contrôle parallèle des processus mésophiles et thermophiles. À des fins d’assurance qualité, des mesures ponctuelles sont requises deux fois par semaine à onze points de mesure définis :

- Fermenteur principal (mésophile et thermophile)

- Post-digesteur

- Stockage de gaz (avant et après désulfuration)

- Côté consommateur (entrée de la centrale de cogénération après le filtre à charbon actif)

Les composantes à mesurer : CH₄ (0–100 % vol.), CO₂ (0–65 % vol.) et O₂ (0–25 % vol.). Une installation fixe à chaque point serait peu rentable – c’est là qu’un appareil de mesure portable tient pleinement ses promesses.

Le H₂S, une « valeur ajoutée cachée » : pourquoi la mesure du sulfure d’hydrogène devrait être obligatoire

Outre le CH₄ et le CO₂, le sulfure d’hydrogène est un paramètre essentiel pour la protection des installations. Le biogaz brut contient entre 100 et plus de 2 000 ppm de H₂S, selon le substrat. Une désulfuration insuffisante peut entraîner, entre autres, les effets suivants :

- Corrosion des conduites de transport de gaz, des échangeurs de chaleur et des composants des installations de cogénération

- Empoisonnement du catalyseur dans le système de post-traitement des gaz d’échappement

- Émissions de SO₂ après combustion, pouvant dépasser les limites réglementaires

Le GAP100 mesure en standard l’H₂S jusqu’à 2 000 ppm à l’aide d’un capteur électrochimique. Cela permet de vérifier directement l’efficacité du filtre à charbon actif : si la teneur en H₂S augmente en aval du filtre, un remplacement de celui-ci s’impose avant que les composants en aval ne soient endommagés. Le GAP100 est un appareil de mesure de processus destiné à l’analyse ponctuelle de la qualité des gaz ; il ne s’agit pas d’un dispositif de protection individuelle ni d’un détecteur de gaz.

Le GAP100 en détail : la précision d’une mesure fixe dans un boîtier mobile

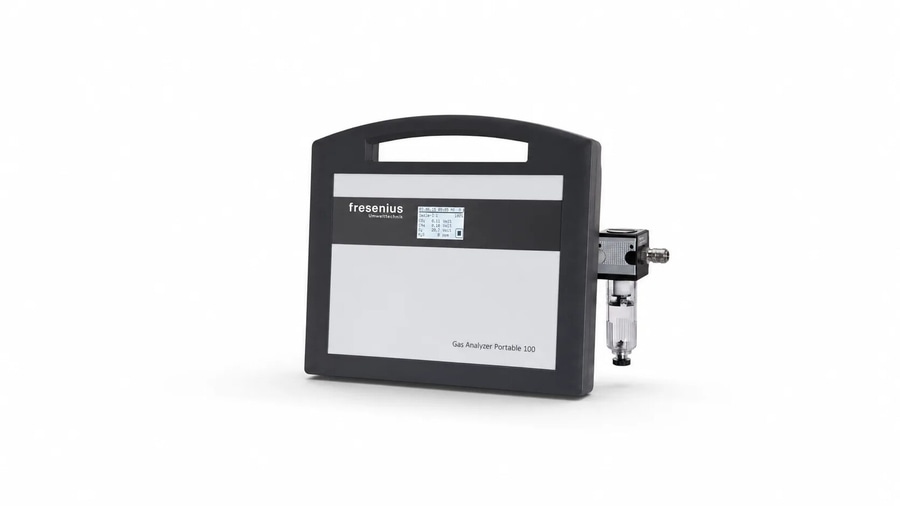

Nous avons développé le GAP100 dans le prolongement de nos analyseurs fixes. Les principales caractéristiques techniques :

Point essentiel : la pompe intégrée et le séparateur de condensats avec filtre rendent superflus tout dispositif externe supplémentaire. Le kit d’accessoires fourni – mallette de transport, conduite de gaz d’échantillonnage en PTFE, tube de prélèvement et logiciel d’évaluation GMM – permet une utilisation immédiate sur le terrain sans achat supplémentaire.

Prétraitement : pourquoi le refroidisseur de gaz côté client est parfaitement adapté au GAP100

Le biogaz est saturé en vapeur d’eau et sort du digesteur à une température comprise entre environ 35 et 55 °C, selon le stade de fermentation. Sans séchage, du condensat se déposerait dans l’appareil de mesure et endommagerait la cellule de mesure NDIR ainsi que les cellules électrochimiques. Dans le projet décrit, un refroidisseur de gaz côté client est installé en amont du GAP100, asséchant le gaz d’échantillonnage jusqu’à un point de rosée d’environ 5 °C.

La cellule de mesure du GAP100 étant chauffée à 45 °C ± 2 K, sa température est nettement supérieure à ce point de rosée, ce qui empêche toute recondensation dans l’appareil. La faible surpression habituelle au point de mesure se situe dans la plage de compensation de pression de l’appareil. Le conditionnement du gaz en amont prolonge également la durée de vie du capteur et permet de maintenir les opérations d’étalonnage dans l’intervalle annuel prévu.

Zone climatique extrême : mesure mobile en conditions hivernales

Dans le cadre du projet, un fonctionnement à des températures ambiantes pouvant descendre jusqu’à −20 °C était requis. Le GAP100 est spécifié par le fabricant pour une plage de +5 à +45 °C ; les températures inférieures à cette plage ne sont pas couvertes par les spécifications de l’appareil. En cas de gel, la sensibilité des capteurs électrochimiques diminue, la capacité utile des batteries lithium-ion chute considérablement – il convient d’éviter de les recharger en dessous de 0 °C car cela endommage les cellules – et la condensation peut geler dans les conduites d’alimentation. L’appareil peut fonctionner dans les limites de ses spécifications si le concept de déploiement suivant est respecté :

- Stockage exclusivement dans un local ou un véhicule chauffé (par exemple, conteneur technique, bâtiment d’exploitation)

- Acclimatation à une température d’au moins +5 °C avant la mise en service

- Utilisation à l’extérieur uniquement de manière ponctuelle pour le prélèvement proprement dit au point de mesure

- Transport dans une mallette isotherme, en veillant à maintenir la conduite de gaz d’échantillonnage au chaud

- Inspection visuelle visant à détecter la formation de condensats ou de glace après chaque utilisation

Avantages pratiques : ce que les données issues des 11 points de mesure apportent à l’opérateur

Le prélèvement bihebdomadaire des quatre composants principaux offre une vue d’ensemble complète de l’installation :

- Évolution du CH₄ dans le fermenteur : indicateur de l’activité biologique et de la qualité du substrat

- Rapport CO₂/CH₄ : indicateur précoce d’acidification ou de perturbations du processus

- Teneur en O₂ : contrôle de la désulfuration biologique (dosage ciblé de l’air) et détection des fuites

- H₂S avant et après le filtre à charbon actif : capacité résiduelle du filtre et état de protection de la centrale de cogénération

Toutes les valeurs mesurées, y compris les horodatages et l’affectation aux points de mesure, sont documentées via l’interface RS232 et le logiciel GMM – une base solide pour la documentation opérationnelle et la gestion de la maintenance.

Précision mobile pour les marchés du biogaz en pleine croissance

Les installations agricoles de biogaz constituent l’épine dorsale de la production décentralisée d’énergie – en particulier dans les régions où les volumes de résidus agricoles sont importants. Les mesures ponctuelles mobiles avec le GAP100 offrent aux exploitants une entrée économiquement intéressante dans la surveillance systématique des processus : quatre composants, une précision de mesure comparable à celle des appareils fixes, huit heures d’autonomie et une mallette complète pour une utilisation sur le terrain.

La mesure standard du H₂S est bien plus qu’un simple atout : c’est un élément crucial pour la sécurité de l’installation et la sécurité au travail. Pour les zones climatiques exigeantes, nous définissons avec le client un concept de déploiement qui respecte les spécifications de l’appareil tout en fournissant des valeurs de mesure fiables. Cela transforme un appareil standard en une solution sur mesure pour la production de biogaz. Contactez-nous pour obtenir votre solution personnalisée !
