Cellule robotisée collaborative pour l’assemblage automatique de charnières sur montants pour armoires électriques

Découvrez la solution développée par Tecnorobot avec un module de vissage MCA Fiam intégré

Dans le domaine de l’automatisation des processus d’assemblage, il existe de nombreuses applications visant à améliorer l’efficacité et la productivité : dans ce cas, nous vous présentons celle développée par Tecnorobot, qui a conçu une solution robotisée collaborative dédiée à l’automatisation du processus d’assemblage des charnières sur montants pour armoires électriques, permettant au client d’éliminer une activité auparavant réalisée entièrement manuellement et caractérisée par des temps de production élevés.

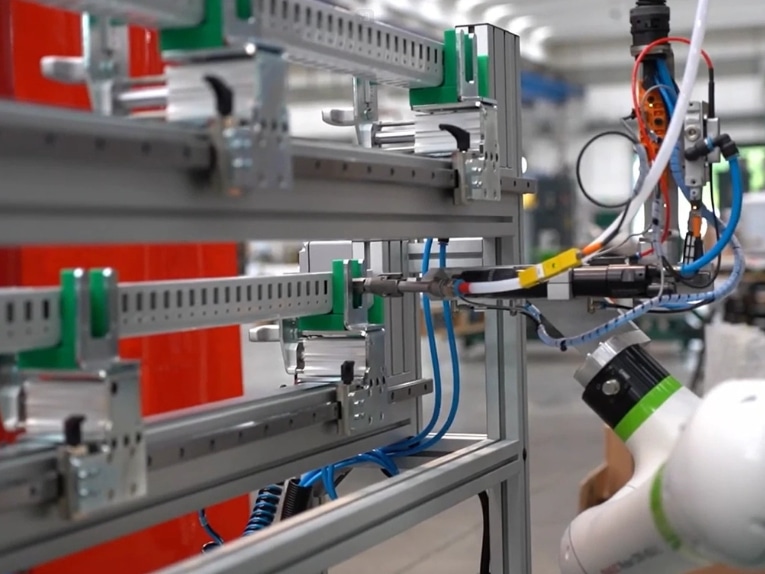

L’installation est équipée d’un robot collaboratif FANUC CRX-10iA/L et intègre un module de vissage MCA de FIAM avec alimentation et gestion automatique des vis, ainsi qu’un broche de vissage avec arrêt automatique.

Le besoin du client était d’augmenter la productivité, d’améliorer la qualité du processus et de réduire les opérations manuelles liées à la prise et au positionnement des vis lors de l’assemblage des charnières.

Grâce au système d’alimentation automatique, les vis sont orientées et transférées directement au moteur de vissage pneumatique, garantissant la continuité du processus et réduisant les temps improductifs. Le robot collaboratif identifie les positions correctes d’assemblage des charnières en fonction de la longueur du montant et exécute automatiquement les opérations de vissage.

L’intégration du robot, du système d’alimentation en vis et du moteur de vissage permet d’obtenir un processus extrêmement précis et répétable, assurant le serrage correct de chaque vis et contribuant à élever les standards de qualité du produit fini.

Une attention particulière a été portée aux performances productives : l’installation est conçue pour fonctionner sur deux postes de travail simultanément, en gérant jusqu’à quatre montants par cycle. Cette configuration permet d’assembler deux montants de 2 200 mm en moins de 50 secondes, garantissant une augmentation significative de la capacité de production par rapport au travail manuel.

Avantages de la solution:

- Automatisation complète du processus d’assemblage des charnières
- Élimination des activités manuelles de prise et gestion des vis
- Meilleure qualité et uniformité du serrage
- Haute précision et répétabilité du processus
- Réduction des temps de cycle
- Augmentation de la productivité
- Amélioration de l’ergonomie et réduction des tâches répétitives
- Possibilité de gérer différentes longueurs de montants sans modifications mécaniques

Une solution fiable, conçue pour assurer la continuité de production, également développée grâce à la collaboration de Fiam en phase de conception.

Découvrez dans la vidéo le fonctionnement de la cellule robotisée et approfondissez toutes les caractéristiques des modules de vissage MCA de Fiam.
