Dans la mesure de la vitesse et du débit de l'air dans les conduits, la combinaison d'un tube de mesure du débit moyen (tube de Pitot) et d'un transmetteur de pression différentielle utilise la différence de pression entre la pression totale et la pression statique comme base de calcul.

Cette différence de pression correspond à la pression dynamique du flux d'air. Sur la base de la relation entre la pression dynamique et la vitesse, la vitesse de l'air peut être calculée, et le débit d'air peut alors être dérivé en conséquence.

Le tube de mesure du débit moyen AFMP (tube de Pitot) est doté d'une structure de détection de la pression à orifices multiples qui effectue un échantillonnage de la pression en plusieurs points dans la section transversale du conduit. Cette conception rend la pression différentielle mesurée plus représentative des conditions d'écoulement réelles, réduisant l'influence des variations d'écoulement localisées qui peuvent affecter les mesures en un seul point.

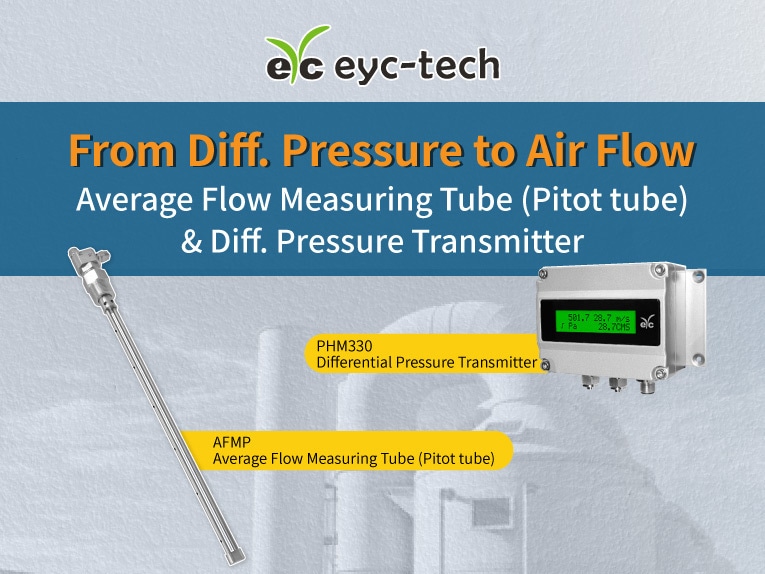

Le signal de pression différentielle généré par l'AFMP est transmis au transmetteur de pression différentielle PHM330 pour une mesure précise et une conversion du signal. Le système calcule ensuite la vitesse de l'air et le débit d'air correspondants sur la base de la relation entre la pression différentielle et la vitesse.
