Solutions de mesure de la vitesse d'écoulement du liquide de refroidissement pour les systèmes de refroidissement liquide des serveurs AI

{{{sourceTextContent.subTitle}}}

La consommation d'énergie des serveurs d'intelligence artificielle et des ordinateurs à haute performance ne cessant d'augmenter, le refroidissement par liquide est devenu une solution thermique essentielle pour les équipements à haute densité de chaleur. La stabilité d'un système de refroidissement liquide dépend non seulement de la température du liquide de refroidissement, mais aussi de la qualité de l'eau

{{{sourceTextContent.description}}}

La consommation d'énergie des serveurs d'intelligence artificielle et des ordinateurs à haute performance ne cessant d'augmenter, le refroidissement par liquide est devenu une solution thermique essentielle pour les équipements à haute densité de chaleur. La stabilité d'un système de refroidissement liquide dépend non seulement de la température du liquide de refroidissement, mais aussi de sa capacité à circuler de manière fluide et constante dans la boucle.
Par conséquent, pendant le fonctionnement du système, la vitesse d'écoulement du liquide de refroidissement et les performances de circulation deviennent des indicateurs critiques pour déterminer les conditions de fonctionnement normales. Pour les applications de refroidissement liquide des serveurs d'IA, eyc-tech fournit des transmetteurs de vitesse d'écoulement adaptés aux systèmes de refroidissement liquide, aidant les utilisateurs à établir des architectures de mesure claires, exploitables et à long terme.

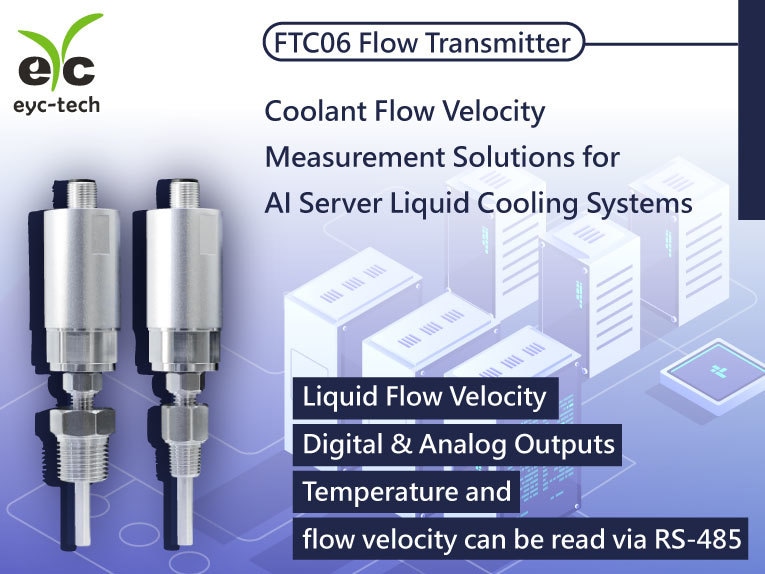

Transmetteur de débit FTC06
Un produit de mesure de la vitesse d'écoulement conçu pour les applications industrielles et d'équipement, adapté à la mesure de la vitesse d'écoulement du liquide de refroidissement dans les systèmes de refroidissement par liquide. Il peut être déployé sur des sections clés de la tuyauterie à l'intérieur de la boucle de refroidissement liquide comme point de mesure important pour déterminer si la circulation du liquide de refroidissement est stable.

Caractéristiques de mesure et d'application
● Convient aux systèmes de refroidissement par liquide et aux boucles de circulation de liquide
Peut être installé dans les canalisations de refroidissement liquide pour mesurer la vitesse d'écoulement du liquide de refroidissement et surveiller l'état de la circulation.
● Prend en charge les sorties numériques et analogiques
Permet une intégration flexible dans les systèmes de surveillance ou de contrôle existants en tant que source d'informations.

● Configuration des paramètres et transmission des données par RS-485
Permet une gestion centralisée, la configuration des mesures et l'intégration du système.

Architecture de refroidissement par liquide en rack - Mesure et évaluation des conditions d'écoulement du liquide de refroidissement
Dans les architectures de refroidissement liquide ou de refroidissement liquide direct (DLC), les composants de refroidissement et les boucles de liquide de refroidissement sont généralement installés à l'intérieur des serveurs ou des racks. Leur état de circulation affecte directement l'efficacité du refroidissement et la stabilité globale du système. Grâce à la mesure de la vitesse d'écoulement, l'état de l'écoulement du liquide de refroidissement dans la boucle peut être reflété en temps réel, ce qui permet de détecter rapidement une réduction de la vitesse d'écoulement ou une circulation anormale.

Configuration de mesure recommandée pour les systèmes de refroidissement par liquide
Transmetteur de débit FTC06
Installé dans les boucles de fluide au niveau du rack ou dans les sections clés de la tuyauterie pour mesurer la vitesse d'écoulement du liquide. Les données de température et de débit peuvent être obtenues via RS-485, servant de référence importante pour déterminer si la circulation du système de refroidissement liquide fonctionne normalement et pour comprendre les conditions d'écoulement du liquide de refroidissement à l'intérieur de la boucle.

Débitmètre à ultrasons FUM06 / Débitmètre à ultrasons à pince FUM03
Convient aux systèmes de refroidissement liquide pour lesquels il n'est pas possible de couper les conduites ou pour les conduites existantes. Ces appareils mesurent le débit de la tuyauterie par des méthodes non intrusives afin de contrôler le fonctionnement global de la boucle. Le FUM06 est adapté aux diamètres de tuyaux de DN50 à DN300. Le FUM03 est adapté aux diamètres de conduites plus petits, de DN8 à DN50. Ils peuvent être sélectionnés de manière flexible en fonction des conditions réelles de la tuyauterie, en équilibrant les performances de refroidissement et les exigences en matière de gestion de l'énergie.

P063 Transmetteur de pression différentielle
Ce transmetteur peut être installé en amont et en aval des composants clés des pipelines de liquides, tels que les plaques froides, les échangeurs de chaleur ou les éléments filtrants, afin de mesurer les variations de pression différentielle.
En observant les tendances de la pression différentielle, il est possible d'identifier rapidement une résistance anormale du système, ce qui permet de détecter des problèmes tels que l'obstruction de la voie d'écoulement, l'accumulation de bulles d'air ou la réduction de l'efficacité du refroidissement. Cette approche de mesure permet une surveillance en temps réel et une alerte précoce pour les systèmes de refroidissement par liquide, ce qui facilite l'évaluation des conditions de fonctionnement globales.

Sorties multiples pour une intégration flexible des systèmes de refroidissement liquide
Le FTC06 prend en charge les sorties numériques, analogiques et NPN, ce qui permet une intégration flexible dans les systèmes existants de surveillance, de contrôle ou de gestion du refroidissement par liquide. Il convient parfaitement aux exigences de fonctionnement à long terme et à forte charge des baies de serveurs AI.

Mise en place d'une architecture de mesure de la vitesse du flux de refroidissement liquide exploitable
En fonction des exigences opérationnelles des systèmes de refroidissement par liquide, eyc-tech fournit des transmetteurs qui peuvent être intégrés de manière transparente dans les architectures existantes. La surveillance continue de la vitesse d'écoulement du liquide de refroidissement et de l'état de la circulation de la boucle permet une analyse et une gestion efficaces des conditions d'exploitation du système.
