Principes de base des débitmètres à structure Venturi｜Comment choisir entre FDM06-I et FDM08 ?

{{{sourceTextContent.subTitle}}}

Dans la mesure du débit d'un pipeline, les caractéristiques de l'élément sensible lui-même constituent la base de la précision de la mesure, tandis que les conditions du champ d'écoulement en amont de la section de mesure déterminent si ces caractéristiques peuvent être correctement mesurées

{{{sourceTextContent.description}}}

Le débitmètre massique thermique Venturi FDM06-I associe la structure d'un tube Venturi au principe de mesure du fil chaud. Grâce aux sections convergentes et divergentes, le flux d'air devient plus régulier et plus stable avant d'entrer dans la zone de détection, ce qui permet à l'élément à fil chaud de fonctionner dans un champ d'écoulement plus uniforme et d'améliorer la linéarité et la répétabilité de la mesure. Le FDM06-I est équipé d'un écran LCD de 2 pouces qui peut afficher le débit instantané et cumulatif, et il prend en charge des sorties multiples (analogiques / numériques). Les modèles sont disponibles pour des diamètres de conduite allant de DN15 à DN100, ce qui les rend adaptés aux applications qui nécessitent une surveillance stable du débit d'air, des statistiques sur le débit des conduites et un suivi de la consommation.

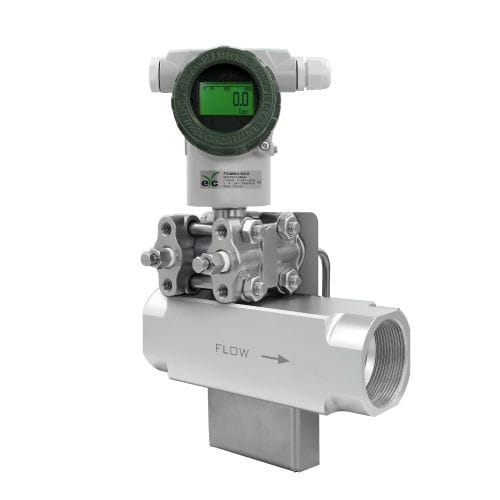

Le transmetteur de débit d'air en ligne de type Venturi FDM08, qui adopte également une structure Venturi, convient mieux aux sections de conduites des systèmes d'air comprimé où le gaz contient un taux d'humidité plus élevé. Lorsque les conditions du site impliquent des risques d'humidité ou de condensation, le choix d'une architecture de mesure de type Venturi permet de mieux adapter la surveillance du débit aux conditions de fonctionnement réelles. Du point de vue de la sélection technique, on peut considérer que l'on utilise le même concept de stabilisation de l'écoulement basé sur la technologie Venturi, mais que l'on tient compte de conditions de canalisation et de scénarios d'application différents.
